CNC masin pinna freesimiseks vannitoas
  • CNC masin pinna freesimiseks vannitoasCNC masin pinna freesimiseks vannitoas

CNC masin pinna freesimiseks vannitoas

Kuumalt müüdav CNC-masin pinnafreesimiseks vannitoatööstuses. YueLi on pinnafreesimiseks mõeldud CNC-masin vannitoatööstuse tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

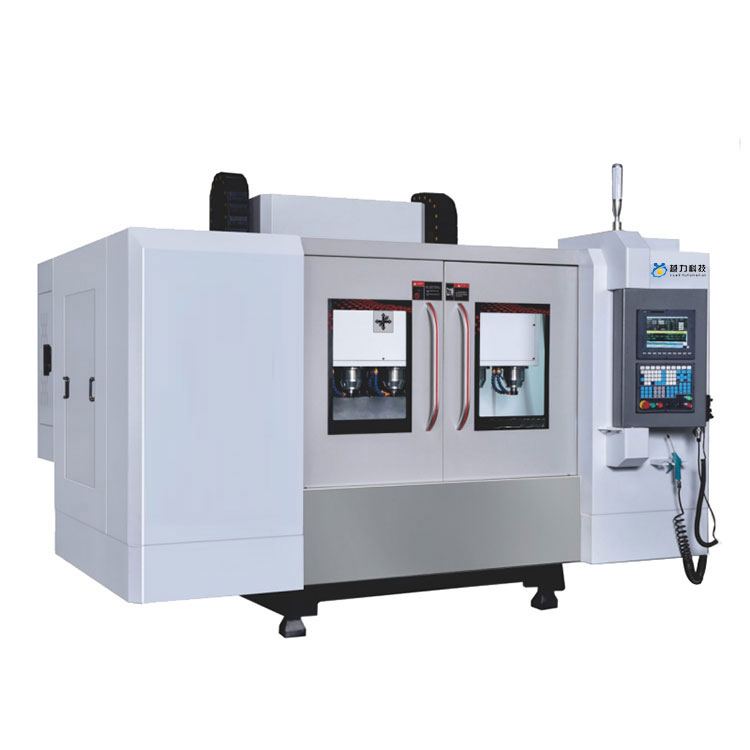

CNC tööpingid pinnatöötluseks ja mustrite graveerimiseks vannitoatööstuses

Kuum müük Hiina CNC-masin pinnafreesimiseks vannitoatööstuse tootjate ja tarnijate jaoks. YueLi on pinnafreesimiseks mõeldud CNC-masin vannitoatööstuse tootja ja tarnija Hiinas.

Funktsionaalne ülevaade:


1. Spindli kast võtab vastu lämmastiku tasakaalustamise mehhanismi, mis tagab tasakaalu, sujuvuse, stabiilsuse ja vibratsioonivaba Z-telje kiire üles-alla liikumise.

2. Kolm telge kasutavad ülitäpseid raskeveokite P4 kuuljuhikuid ja C3 kruvisid.

3. Korraga saab töödelda kuut toodet, mis parandab oluliselt tootmise efektiivsust ja vähendab kulusid.

4. Spetsialiseerunud väikeste poorsete osade ja toodete töötlemisele. See sobib vannitoa koorimiseks, sideseadmete, kosmosetööstuse, autode ja mootorrataste, instrumentide, kergetööstuse ja tekstiilitööstuse, elektroonikaseadmete ja masinate tootmiseks, samuti vask- ja alumiiniumelektroodide töötlemiseks.

5. Põhikonstruktsioon on valmistatud ülitugevast malmist ning läbinud pinget leevendava lõõmutamise ja loomuliku vananemistöötluse. Voodi täpsus on kauakestev ja stabiilne ning see ei deformeeru pikka aega;

6. Kasutage ülitäpset elektrilist spindlit, et saavutada toorikute kiire töötlemine; kasutage õlitemperatuuri jahutusmasina süsteemi, et vähendada spindli kiirest pöörlemisest põhjustatud temperatuuritõusu probleemi;

7. Tõhusalt parandada spindli termilist pikendamist ja parandada töötlemise täpsust;

8. Masina korpuse põhi võtab vastu tagumise kallutatava konstruktsiooni, et hõlbustada jäätmete puhastamist masina sees;

9. Kõrge kolonni konstruktsioon suurendab kaugust spindli ninast töölauani, mis sobib paremini neljanda telje komponentide paigaldamiseks ja rakendamiseks ning muudab töötlemisala laiemaks;

10. See võtab kasutusele automaatse õlipihusti orbitaalseks määrimiseks ja kontrollib õli sissepritse kogust perioodiliselt ja kvantitatiivselt, mis võib liikuvaid osi pikka aega määrida;


Viiteandmed:



Mehaanilised parameetrid

üksus

MK-8T260

Töölaua liikumine (X/Y/Z)

mm

600x500x450

Töölaua ala

mm

2100x500

T-pilu

mm

3-18Tx130

kaalu kandevõime

kg

800

Kaugus spindli keskpunktist sambani

mm

485

Kaugus spindli ninast töölauani

mm

100-550

Kolmeteljeline mootori võimsus

KW

3,9x5,9x3,9

X.Y.Z kiirsöötmine

m/min

25/25/25

kontroller


SYNTEC 21MA-E

Spindli otsa tehnilised andmed


f120

Spindli kiirus

p/min

24000

Spindli võimsus

HP(KW)

7.5

positsioneerimise täpsus

mm

±0,003/300

Korratavus

mm

±0,002/300

Õhurõhu spetsifikatsioonid

kg/cm2

6-7 baari

füüsiline mõõde

mm

3200x3100x2800

Mehaaniline kaal (umbes)

KG

6500



Käsitöö:


1. Malm on ahjus kõrgel temperatuuril ja laagerdunud rohkem kui kuus kuud.





2.2 Range monteerimisprotsess (rööpa kokkupanek, juhtkruvi koost, laagrikomplekt jne)



3. Suurepärane kraapimistehnoloogia (mootoriistme kraapimine, spindli otsapinna kraapimine, kolonni kinnituspinna kraapimine)



4. Teaduslik tootmine, kvaliteedikontrollisüsteemi kogu protsessi jälgitavus



Kvaliteedi tagamine


1. Kui kaldeviga tuvastatakse, saab samaaegselt tuvastada lineaarjuhiku sirguse xx ja yy suunas, et tagada masinaosade töötlemise ja montaaži täpsus. Mõõdetakse tööpingi formaalset positsioneerimise täpsust ja korduvat positsioneerimise täpsust

2. Peavõlli vertikaalsus ja kogu masina töötasandi täpsus peavad olema tagatud 0,01 mm piires

3. Z-telje juhtrööpa ja töö vaheline vertikaalsus peab olema tagatud 0,01 mm piires.

4.Masin tuvastab xy-telje juhtrööpa vertikaalsuse ja täpsus peab jääma 0,005 mm piiresse.



Rakendusväli


Sobib väikese ja keskmise suurusega kastiklassi, plaadiklassi, plaadiklassi, klapiklassi, kestaklassi, vormi ja muude väikeste ja keskmise suurusega partiitöötluse keerukate osade jaoks, mida kasutatakse laialdaselt täppisosades, täppisvormides, 5G toodetes , riistvara, autoosad, meditsiiniseadmete tööstus.




Yueli Technology on tehnoloogiaettevõte, mis integreerib teadus- ja arendustegevust, müüki ja tootmist ,Pärast aastaid kestnud rasket tööd ja arendustööd hõlmavad tooted 5G terminali töötlemiskeskusi, puurimis- ja keermestusmasinaid, viiepealisi graveerimis- ja freesimismasinaid, viie ühenduslüliga 3D profileerimispoleerimismasinaid, viieteljelised ehete inkrusteeritud kivigraveerimis- ja freespingid, koorimismasinad, pukktöötlemiskeskused, kiired graveerimis- ja freesimismasinad, vormimismasin, madalrõhuvalu masin, gravitatsioonisurvevalu masin, elektriahi, (automaatne) südamikulaskeseade, liiv mikser, (CNC) puur- ja keermestusmasin, töötluskeskus, graveerimismasin, automaatne poleerimismasin, koorimismasin, lihvimismasin jne seeria tooted.






Kuumad sildid: CNC-masin pinnafreesimiseks vannitoas, Hiina, tarnijad, tootjad, tehas, hind, kvaliteet, pakkumine
