Põhiproov väljaspool libisemist

Tipptasemel täisautomaatne külma südamiku kasti südamiku laskmismasin. Hallituse horisontaalne lahutamine

◆ Seadmete sissejuhatus:

[Täielikult automaatne külma südamiku kasti südamiku laskmismasin. Horisontaalne hallituse lahutamine]

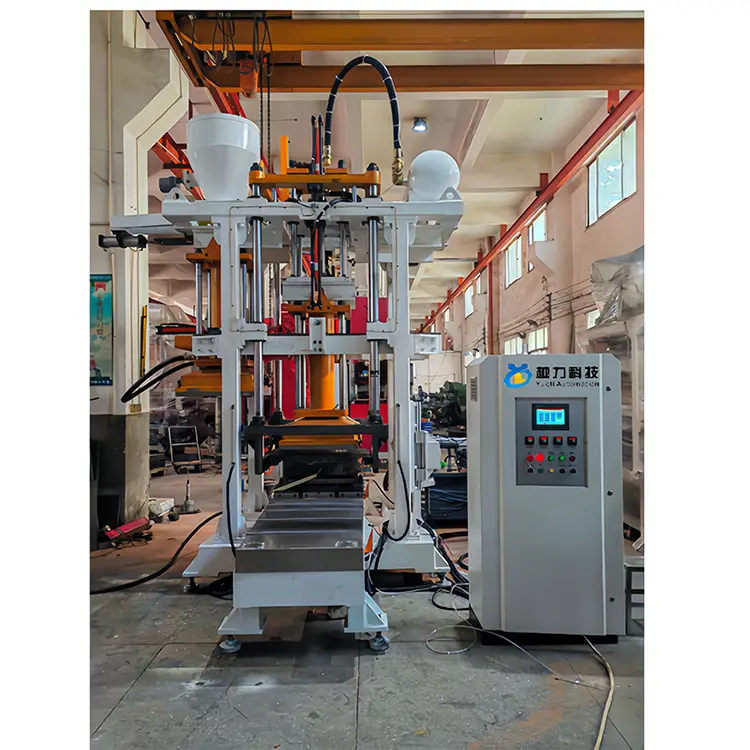

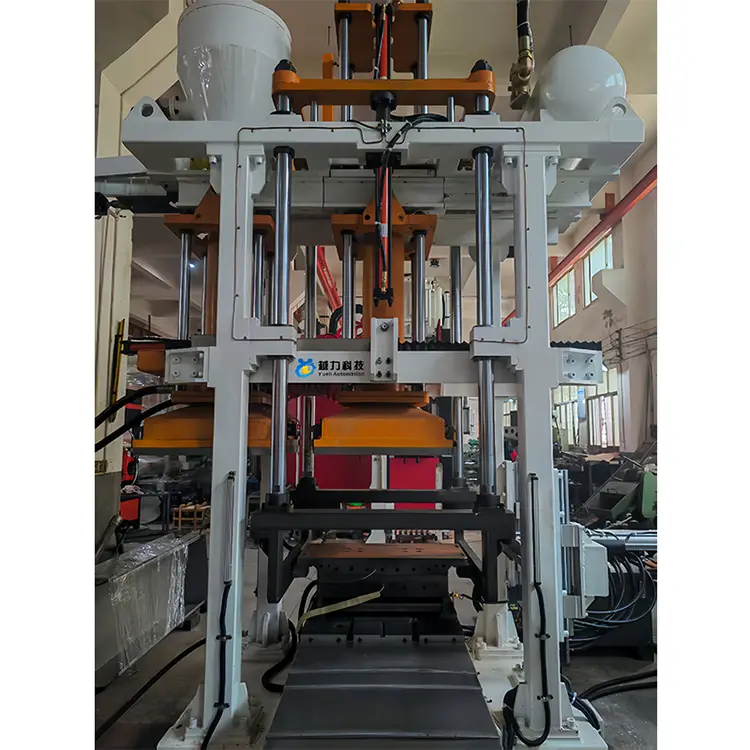

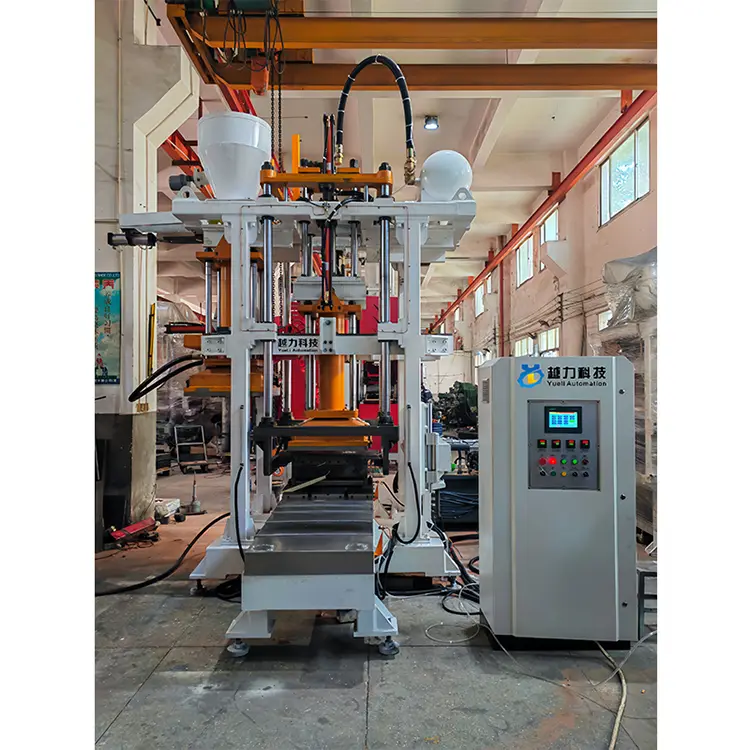

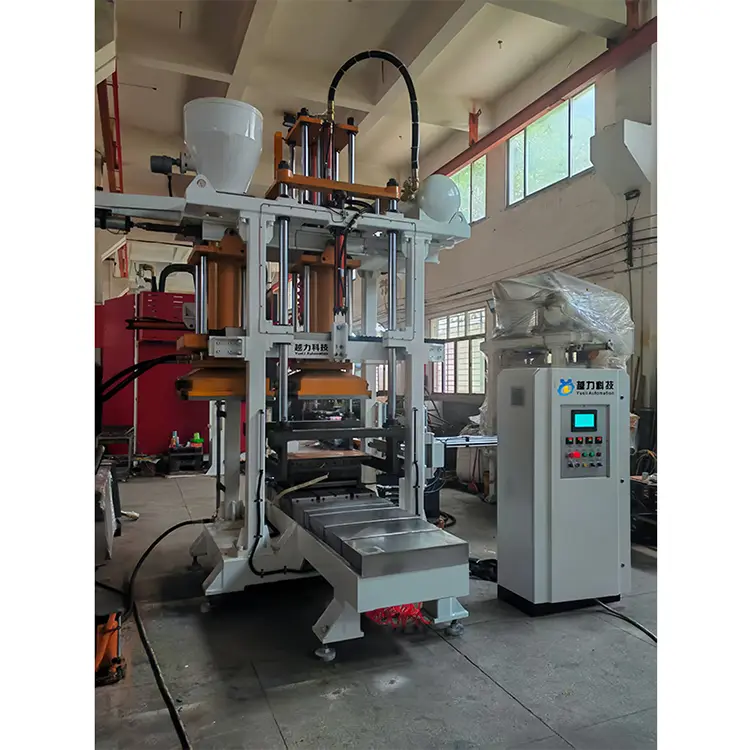

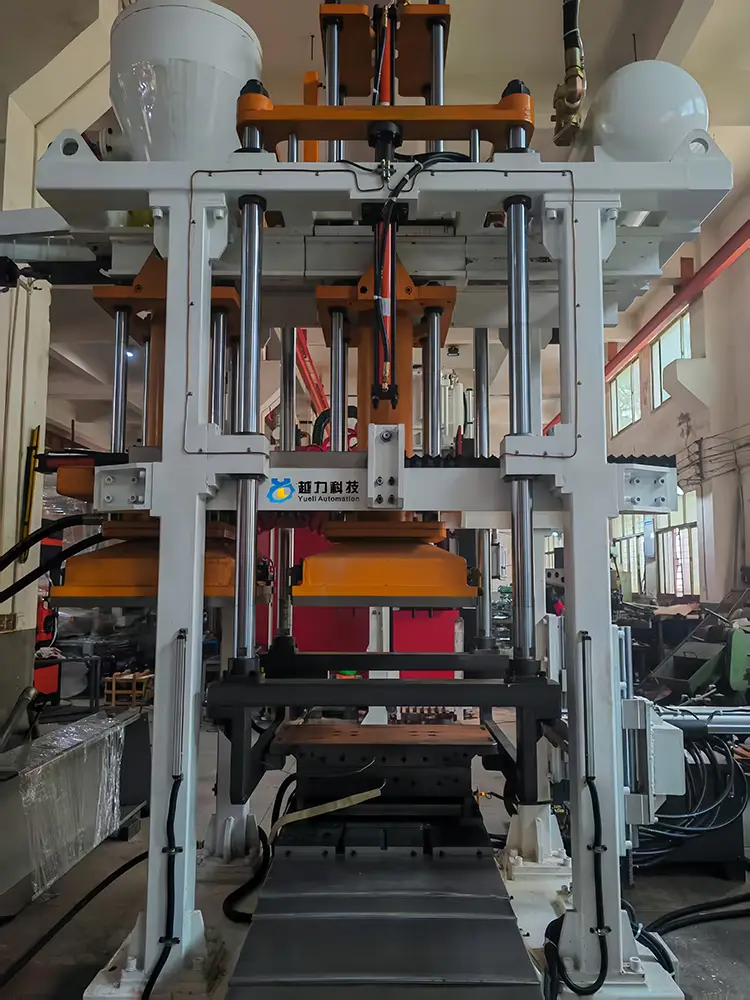

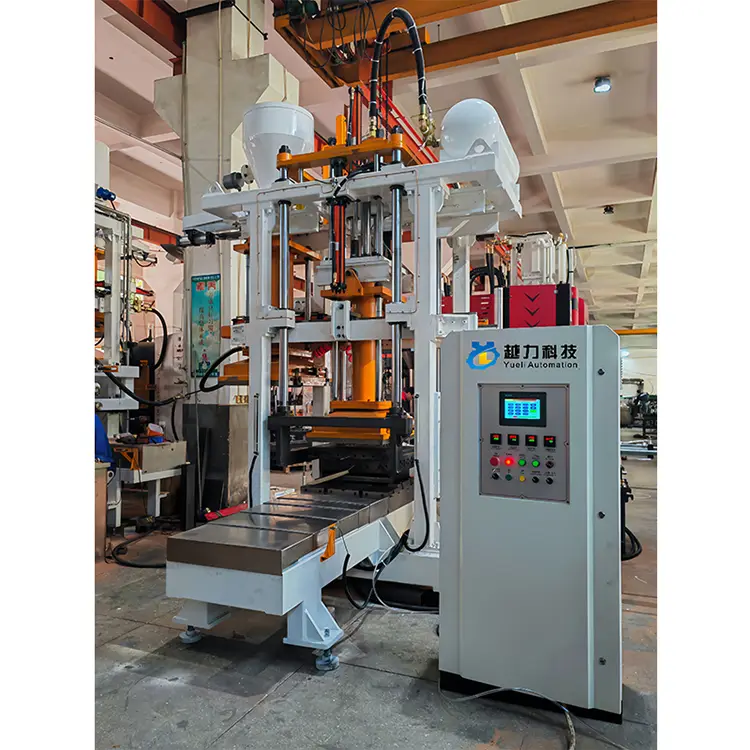

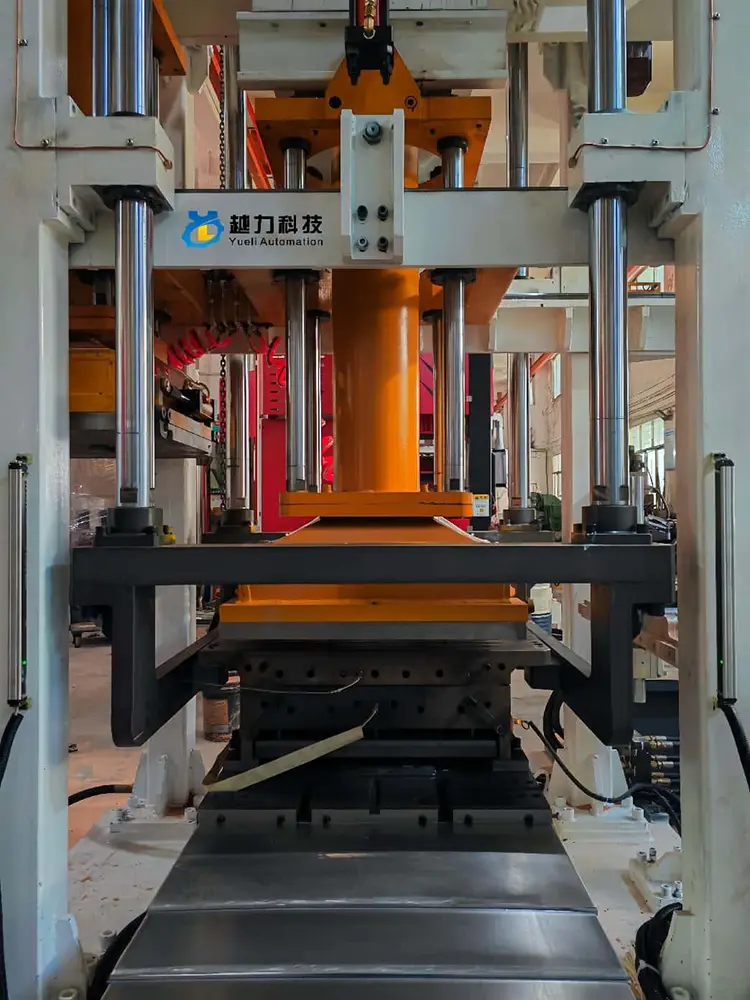

YL1080H-40A täisautomaatne külma südamiku kasti südamiku pildistamismasin [suurepärane vertikaalne liivalaskmine. "Hallituse horisontaalne lahkuminek.

Programmeeritav PLC programmi juhtimissüsteem. Servo Precision Hydraulilises süsteem. Tuuma eemaldamine lineaarse juhendi libisemismasina välisküljelt. Lifti induktsiooni liiva lisamine

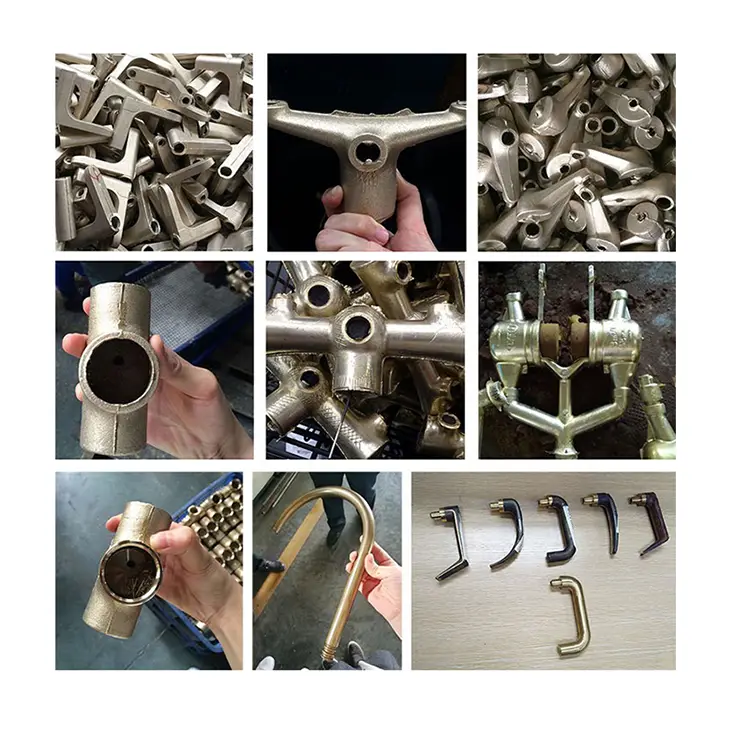

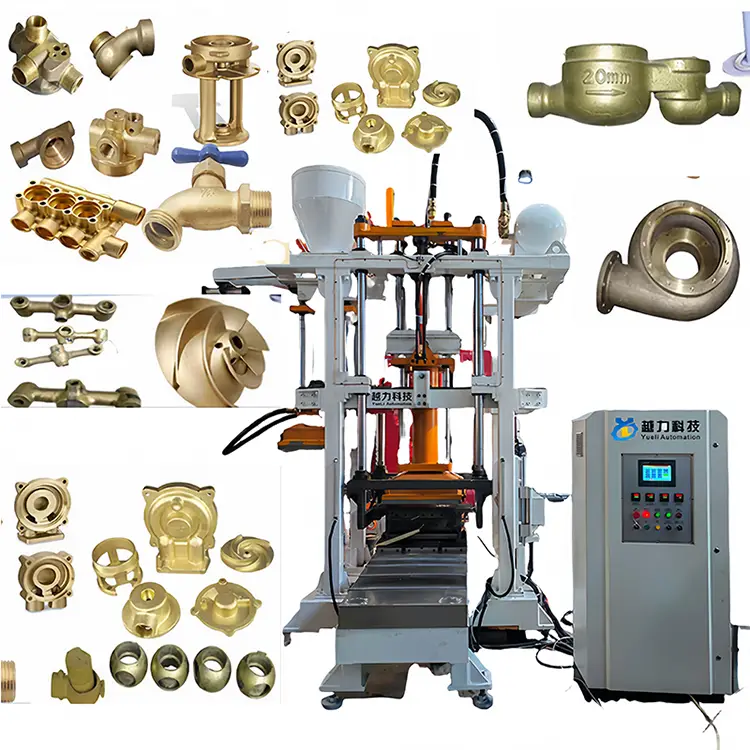

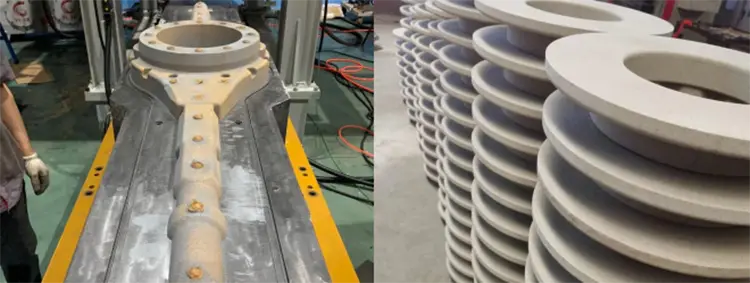

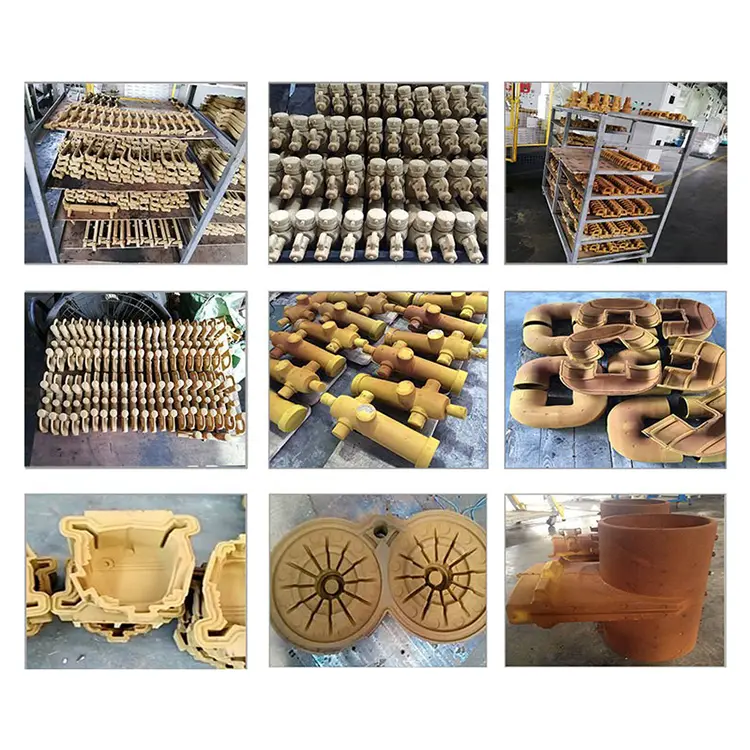

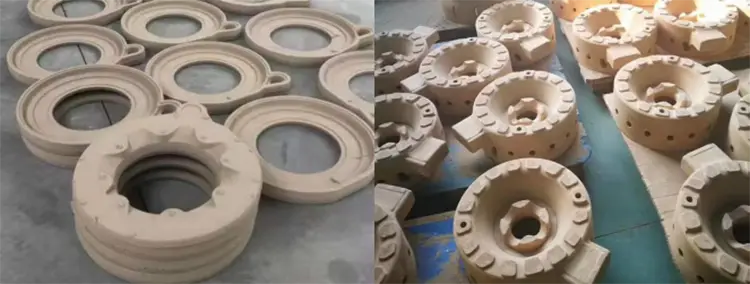

Täielikult automaatne külma südamiku südamiku pildistamismasin (horisontaalne hallituse lahutamine) on ka suurepärane vertikaalne liivil pildistamine. Holdi horisontaalne lahutamine. Alumise vormi täpne lineaarne juhend eemaldatakse südamiku võtmiseks. Intelligentse sensuaalse liiva lisamismasin, täisautomaatne/käsitsi töötav külma südamiku kasti südamiku valmistamise seadmed, töötab põhimõttel, kui süstib segatud toores liiv südamik kasti, puhub gaasi ja seejärel kiiresti kõvenedes, saavutades seeläbi tiheda ja sileda pinna. Täpsete mõõtmetega kvaliteetseid liiva südamiku südamikutooteid kasutatakse laialdaselt sellistes tööstusharudes nagu klapi tulekaitse, malmist kesta hallituse virna valamine ja uute energia alumiiniumsulamite täpne valamine.

◆ Põhiseadmete spetsifikatsioonid ja mudelid

①yl660H-25A ②yl870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Põhivarustuse funktsioonid [YL1080H-40A külm südamik. "Põhiproov väljaspool libisemist.

1. Suurepärane vertikaalne liivaprits. Vormide horisontaalne lahutamine. Saksa Siemensi juhtimissüsteem

2. Inovance Servo Precision Hydraulilises süsteem, Taiwan Airtac Precision Pneumaatiline süsteem

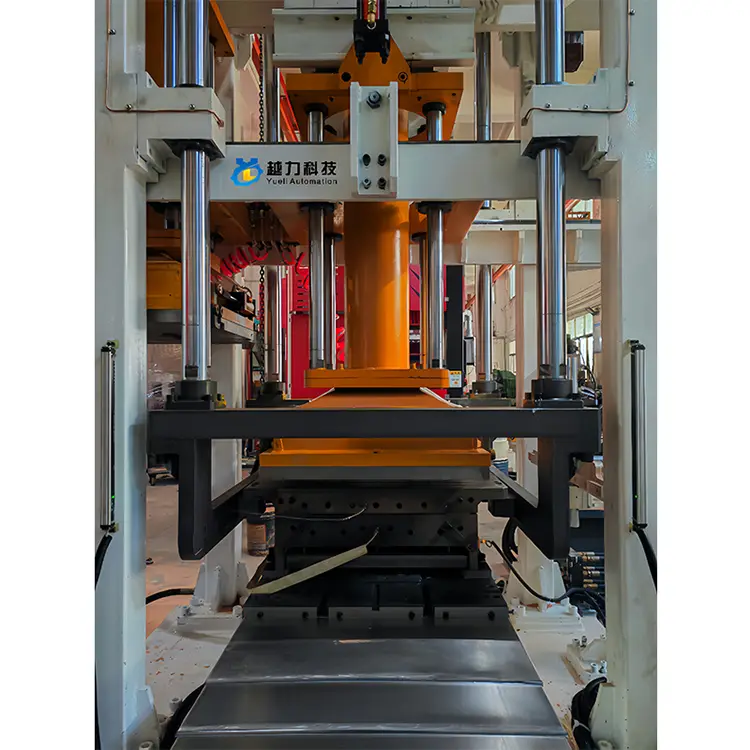

3. südamikku võetakse alumise diealise täpsuse lineaarse juhendi libisemismasina välisküljelt ja kasutatakse intelligentset sensoorset liiva lisamismasinat

4. tipptasemel keskkonnasõbralik valamismasin koos integreeritud suitsu ja tolmu eemaldamise kujundusega kogu seadme paneeli jaoks

◆ Põhivarustuse tehnilised parameetrid [YL1080H-40A külm südamik] "Tuumaproovid väljaspool libisemist.

◆ Seadmete tööprotseduur [YL1080H-40A külm südamik. "Põhiproov väljaspool libisemist.

Alumine vormi sisenemine → vormi sulgemine [allapoole suunatud rõhk] → kombineeritud mooduli sisenemine [südamik-tõmbemoodul] → liiva sissepritsepea sisenemine → liiva sissepritse pea allapoole suunatud rõhk → liiva sissepritse → liiva sissepritsega pea heitgaas → liiva sissepritsega pea tõus → liiva sissepritse pea tõlg (lähtestamine)

Liiva kraapimine (puhastusliiv) → Õhu sissepritsepea allapoole suunatud rõhk → Õhu sissepritse → Liiva südamiku tahkumine → kombineeritud mooduli tagasitõmbumine (südamiku eemaldamine ja lähtestamine) → ülemine vorm (liivavorm, mis jääb hallitusse) → Esimene vormi avamine 20-50 mm (liiva südamiku demolding) → teise vormi avamine/liivaga restvorm (liivaga alamvorm) (liivaga alamvorm) (liivaga alamvorm) libisemine (liivaga alamvorm → liivaga. demolding) → südamiku eemaldamine väljaspool masinat → ⒆ Ohutu südamiku eemaldamise aeg → ⒇ Alumine vorm lähtestage ülemine südamik

◆ Seadmete konfiguratsioon [YL1080H-40A külm südamik. "Põhiproov väljaspool libisemist.

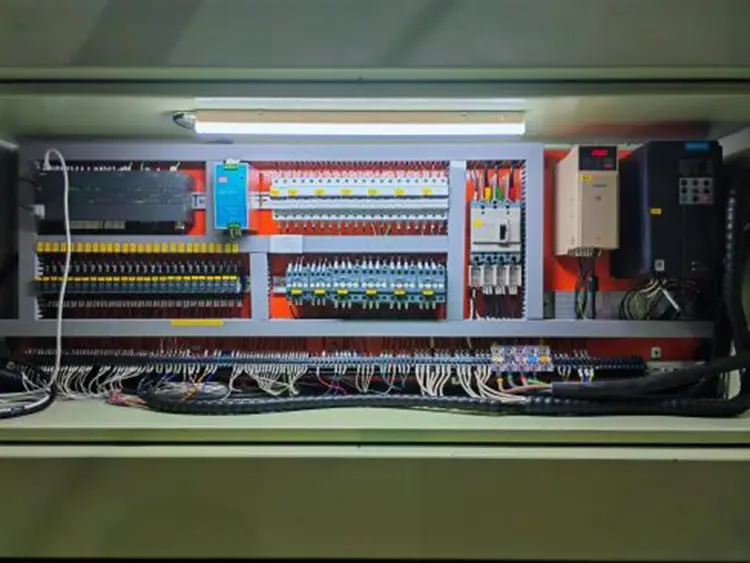

1. elektrijuhtimissüsteem: tipptasemel operatsioonide elektrijuhtimissüsteem Saksamaa Siemensilt (puutetundlik ekraan ja programmi jagatud tüüp)

Siemensi seeria tipptasemel lüliti nupud [käivitusnupp, Rotary käiguvahetus]

2. hüdrosüsteem: Huichuan Servo Precision Standless Speed ​​Muuda hüdrosüsteem, Taiwani kaubamärgi hüdraulilised komponendid

3. pneumaatiline süsteem: Taiwan Airtac Precision Pneumaatiline süsteem [silindrid. Elektromagnetiline klapp. Õhuallika töötleja

4. PATOMISEERIMISE SÜSTEEM: Puhas imporditud Jaapani SMC täppishaatimissüsteem. SMC südamiku pneumaatilised komponendid

5. Madalapinge elektriseadmed: Snyder madalapinge elektriseadmed. Omroni läheduslüliti. Taiwan Mingwei Power Switch

5. Ohutuskontroll: ava- ja sulgemisvormi liikuvad osad on varustatud induktiivse ohutusvalguse kardinatega

6. Määrimissüsteem: ava- ja sulgemisvormi peamised liikuvad osad on varustatud automaatse õli sissepritsega määrdesüsteemiga

7. Rõhu kuvamine: seadme tegevusrõhk ja liivalaskerõhk kuvatakse iseseisvalt

8. Seadmete välimus: pulbervärv ja küpsetuslakk. Tipptasemel värvipinna töötlemine

◇ Muud üksikasjalikud konfiguratsioonid:

[1] PLC puutetundlik ekraan: Siemens, Saksamaa

[2] Programmikeskuse protsessor: Siemens, Saksamaa

[3] Push-nupude lüliti: Siemens, Saksamaa

[4] AC kontaktor: Schneider

[5] Relee: Schneider

[6] Läheduslüliti Omron

[7] Toiteallika vahetamine: Mingwei, Taiwan

◆ Seadmete peamised omadused ja eelised [YL1080H-40A külm südamik. "Põhiproov väljaspool libisemist.

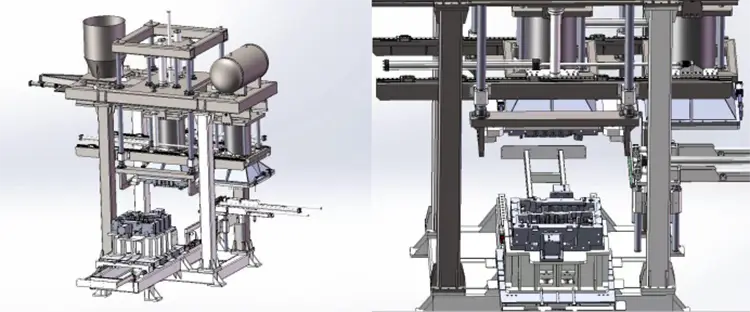

◇ Täpsus ja stabiilsus: YL1080H-40A külma südamiku tulistamismasina üldine struktuur võtab kasutusele kõrge standardse mehaanilise struktuuri kujundamise põhimõtte täpsuse ja stabiilsuse kohta, suurepäraste ja rangete tootmisprotsessidega. See kasutab ülitäpset täppis töötlemisseadmeid ja liikuvate osade struktuur on väga täpne. Kogu masina struktuur on pikka aega stabiilne ja vastupidav.

◇ Suurepärane liivapritsimine: YL1080H-40A külma südamiku liivapritsimismasin on suurepärane vertikaalne liivapritsimismeetod, mis tugineb seadme rõhule hoidvale pildistamisele

Liiva põhimõte ja vaiku liiva loomulik mõju; Halv on varustatud kiire ja sileda väljalaskemeetodiga kolmel küljel üheaegselt. Tuuma valmistamise protsess võib hallituse õõnsuse täita kõige lühemal ajal. Liiva südamik on tihe, täis ja sile ning südamiku valmistamise saagis on kõrge.

◇ Intelligent ja tõhus: YL1080H-40A külma südamiku tulistamismasinal on kõrge automatiseerimise aste. See on varustatud täpsete lineaarsete juhenditega tuumade eemaldamiseks alumisest vormist, muutes südamiku eemaldamise lihtsaks ja väga automatiseerituks. See võimaldab ühel inimesel käitada mitut masinat, tagades stabiilsuse, sujuvuse, tõhususe ja ohutuse.

Kõrge saagikuse kiirus: YL1080H-40A külma südamiku tulistamismasinal on suurepärane vertikaalne liivalaske meetod, tipptasemel mehaaniline struktuur, kõrge tihendusjõud, tugev liivalaskmisjõud, tihedad ja siledad liivasüdamikud, täpsed mõõtmed ning kõrge kvaliteediga liivatuumad, millel on kõrge saagikuse määr. See saab tõhusalt kontrollida valandite töötlemistoetust.

◇ Tipptasemel keskkonnakaitse: YL1080H-40A külma südamiku süstimisvormimismasin võtab vastu valamismasinate kõrged keskkonnakaitsestandardid. Seadmete kavandamise käigus kaaluti põhjalikult ja hoolikalt kõrge keskkonnakaitse nõudeid suitsu ja tolmu jaoks. Suits ja tolm olid töötlemiseks ühtlaselt integreeritud ning kavandatud kõrge keskkonnakaitse valamismasin parandas tõhusalt casting -töökoja keskkonda.

◇ Peen ja vastupidav: YL1080H-40A külma südamiku tulistamismasina projekteerimisprotsess on seadme kasutusaega täielikult arvesse võtnud. Erinevad komponendid on toodetud kõrgete standardite ja mõistlike materjalidega, mis põhinevad erinevatel kasutusnõuetel. Kuumtöötluse nõuded ja välimuse üksikasjad on hästi käsitletud, tagades, et seadmed suudavad oma täpsust pikka aega säilitada, püsida stabiilsena ja siledaks ning neil on peened üksikasjad.

◇ Rakendatavad materjalid: lastud kuiv liiv [kuiv fenoolvaigu liiv]

◆ Seadmete töö ja kasutamine:

(1) Kontrollige, kas õhu sisselasketoru ja toiteallikas (kolmefaas 380 V, 50Hz) on korralikult ühendatud.

(2) Eemaldage seadme tolm pärast paigaldamist. Tööriistad ja muud pühad.

⑶ Kas seadmed on algsesse asendisse, kui hallitus avatakse, et tagada operaatorite ohutus.

⑷ Paigaldage masinale hallitus (südamik kast); Igal juhul tuleks enne õhuklapi avamist (õhku varustust varustada) paigaldusvarras, et kahjustused ja töötajate ohutuse vältimiseks püüda masina töölaua ja liiva sissepritse pea vahel ruumi.

⑸ Sulgege peamine toitelüliti ja kõik juhtskeemi lülitid ning kontrollige valgustustööde tulesid. Kontrollige, kas juhtpaneeli toitesignaali tuli on normaalne.

(6) Avage põhiklapp ja kontrollige, kas õhutoru õhurõhk asub normaalses vahemikus 6–7 kPa.

Lülitage masina töörežiim käsitsi režiimi ja siluge käsitsi, kas iga masina liikuv osa töötab sujuvalt ja normaalselt.

Ükskõik, kas vormi avamine ja sulgemine on sile või mitte, määrake hallituse mõistlik avamine ja sulgemisaeg vastavalt vormi omadustele

② Kontrollige, kas kombineeritud mooduli eel- ja taandumistoimingud on sujuvad. Määrake mõistlik edasiminek ja taandumisajad mooduli reisil

③ Kas liivalaskmise pea edasi- ja taandumistoimingud on sujuvad või mitte, seadke mõistlik edasiliikumine ja taandumisaeg vastavalt liivalaskmise pea löögile

④ Kas liivapritsimine on normaalne või mitte, määrake mõistlik liivapritsi aeg vastavalt liivapritsimise töö omadustele

⑤ Kas liiva süstimise pea heitgaaside korralikult töötab, on liivakasti heitgaaside aja jooksul tavaliselt seatud 8–10 sekundit

⑥ Kas alumise hallituse eel- ja taandumistoimingud on siledad või mitte, seadke mõistlik edasiliikumine ja taandumisaeg vastavalt alumise vormi löögile

⑦ Kontrollige, kas ejektori toiming on normaalne ja tuum töötab korralikult. Määrake mõistlik südamiku ejektori aeg vastavalt hallituse omadustele

⑧ Lülitage töörežiim üheks tööks ja masin sõidab automaatselt ja töötab mitu korda ilma koormuseta. Kontrollige, kas kõik masina toimingud on koordineeritud, korrapärased, stabiilsed ja siledad.

◆ Ettevaatusabinõud operatsiooniprotsessi ajal:

Enne katsekäiku on vaja eemaldada tolmu masinast ja puhastada kõik tööriistad või muud jäänud praht, et vältida töö ajal tõrkeid.

Enne operatsiooni alustamist on vaja hoolikalt kontrollida poltide seisundit masina kõigis osades ja veenduda, et need on pingul.

⑶ Enne operatsiooni alustamist kontrollige, kas kõik liikuvad osad on esialgses normaalses asendis.

⑷ Masina tõrke korral tuleks see kohe peatada, nuppu vajutada, toite- ja gaasivarustus on katkestatud ning hooldus läbi viidud. ⑸ On vaja sageli kontrollida, kas elektriskeemi vuugid on lahti ja kas masinakomponendid on kahjustatud.

(6) Mitteprofessionaalidel ei ole lubatud elektrijuhtimiskappi soovi korral avada ega mitmesuguseid esemeid sisse paigutada.

Enne kui neil lubatakse seda kasutada, tuleb läbi viia koolitus ja olla tuttav masina struktuuri, tööpõhimõtte ja tööreeglitega. Kellelgi teisel ei ole lubatud masinat soovi korral kasutada.

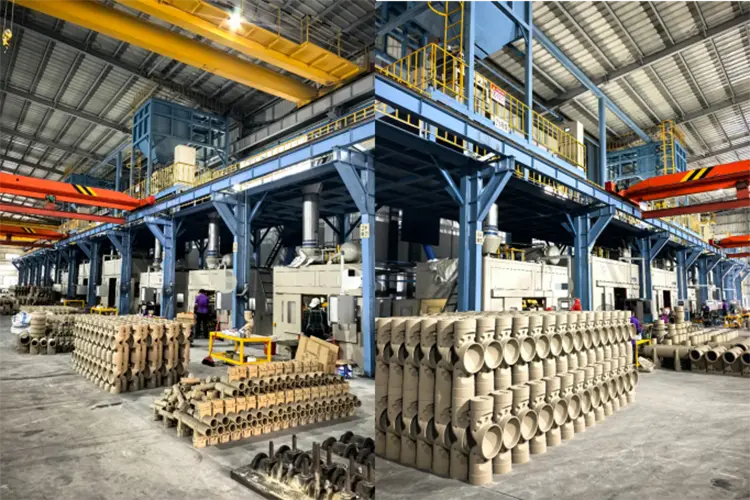

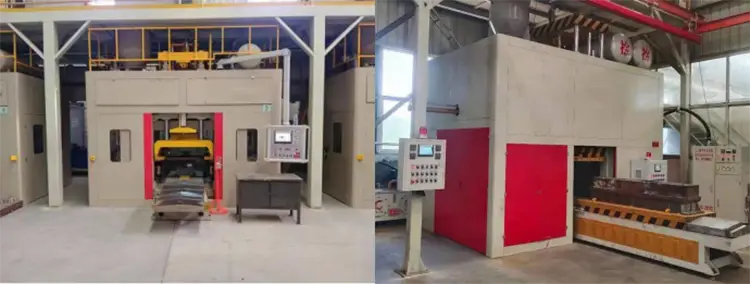

◆ Kvaliteetne täisautomaatne vertikaalne südamiku laskmismasina tootmisliin:

Juhtumifunktsioonid:

① Kvaliteetne, kõrge intelligentsus ja kõrge keskkonnakaitse valamismasin. Kogu paneel integreerib suitsetamise ja tolmu eemaldamise funktsioonid.

② Konveieri vööde intelligentne pidev südamikuühendus. Seadmel on kõrge automatiseerimise aste. Tööjõudu

③ lift + täppisrada intelligentse sensori liiva lisamine. Töötuba on tõhus, mugav ja puhas

④ Tuumatootmise töötoa üldine keskkonnakaitsesüsteem. Suure efektiivsusega suitsetamine ja tolmu eemaldamine. Töötoa keskkonnakaitsestandardid

⑤ Põhiteede andmete andmete salvestamine ja väljund. Mõista kiipi tootmise digitaliseerimist. Teabepõhine juhtimine.
