Lameda voodiga tööriista seadistusmasin

Seerianumber

Nimetus

Parameetrid

Muud selgitused

1

Juhtimissüsteem

Huaxingi süsteem

2

Peavõll

Pöörlemiskiirus on 0-300 minutis ja põhivõlli läbimõõt läbi auguühenduse toru on φ48

3

Pliipruuk

X-telje samp: 6mm

X-telje maksimaalne löök on 600 mm läbimõõduga

Z-telje samm: 8mm

Z-telje maksimaalne löök on 350mm

Käivitage juhtkruvi

4

Spindlimootor

4kW servo spindle

5

Servomootorid ja autojuhid

Üks komplekt x-telje servomootor ja üks komplekt z-telje servomootor

X-telje ja z-telje maksimaalne asukoha kiirus on 18–24m m min

Huaxingi süsteem

Tehase standard maksimaalne liikumine on Z suunas: 14m/min

X suund: 12m/min

6

Kinnitusmeetod

Pöördsilindri

Spring Chuck (eritellimusel valmistatud)

7

Juhirn

Taiwan Shenghe

Rull

8

Voodi pöörlemine

Φ360mm

9

Tööpinki pikkus

400mm

10

Workbenchi pöörlev läbimõõt

Φ80

11

Korda positsioneerimine

0,005mm

12

Nuga puhkevorm

Reanuga

13

Tööpinkide spetsifikatsioon (MM)

1650 pikkusega *1200 laiusega *1600 kõrgusega

14

Tööpinkide kaal (kg)

1000 kg

15

Voodistruktuur

Valatud voodiraam

16

Kaitseleht

Täielik kaitse

17

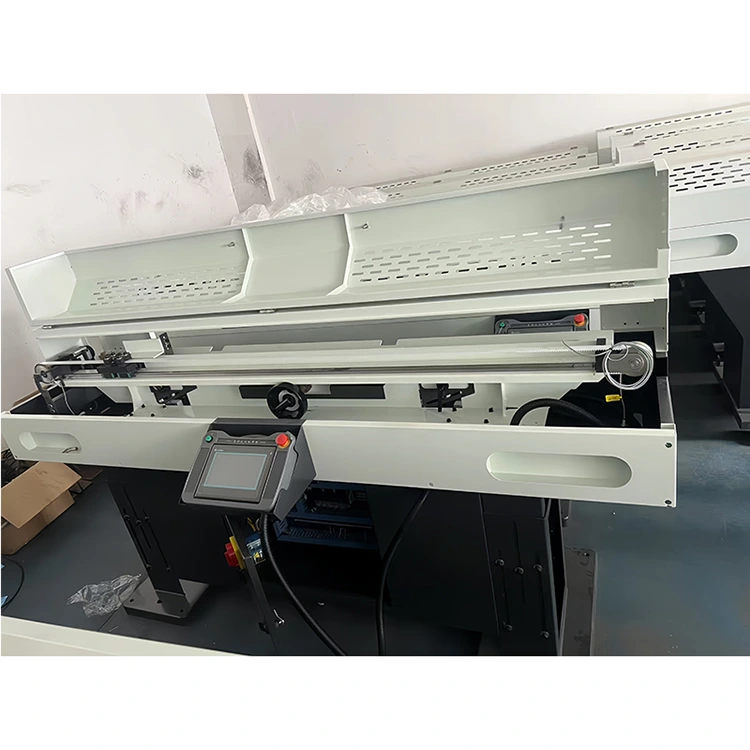

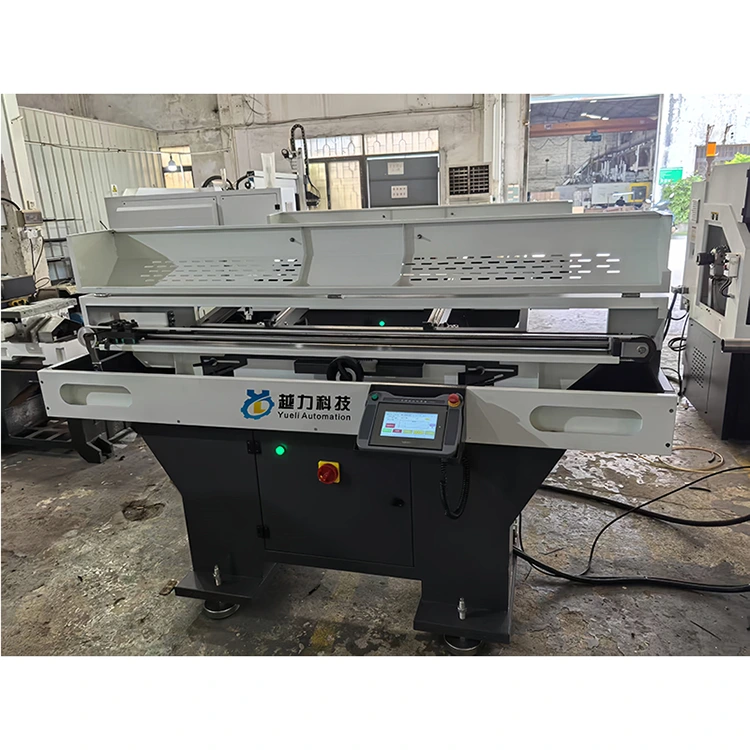

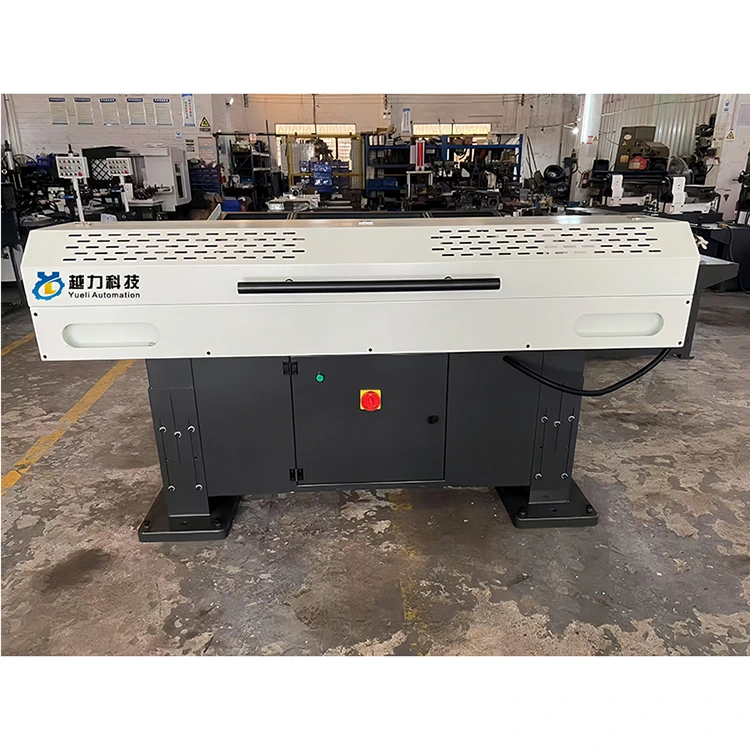

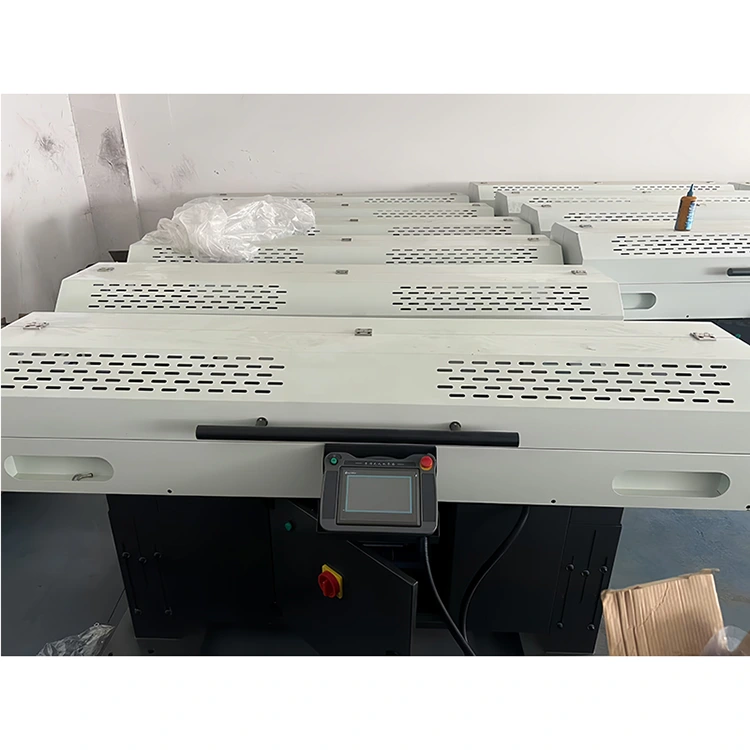

Toitemasin

Materjali pikkus on 1500mm ja välimine läbimõõt on φ15-φ40mm

Välised mõõtmed on 2100*600*1300mm

Protsessimaterjalid nagu φ20/ φ24/ kuusnurkne diagonaal 27/ kuusnurkne diagonaal 35 jne

18

Tööpinkide kombineeritud mõõtmed

3800*1200mm

Seerianumber

Nimetus

Kogus

Muud selgitused

1

Tööriistad

Kaks komplekti

2

Süsteemi kasutusjuhend

Kaks raamatut

Tootenimi

Tüüpi number

Kogus

Ühikhind: (Yuan) ühiku kohta

Summa (jüan)

Märkused

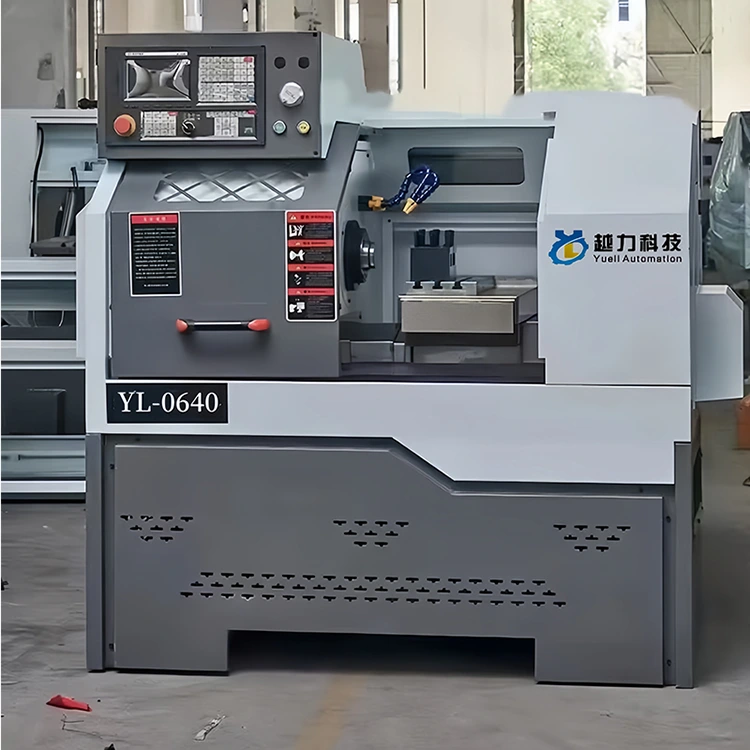

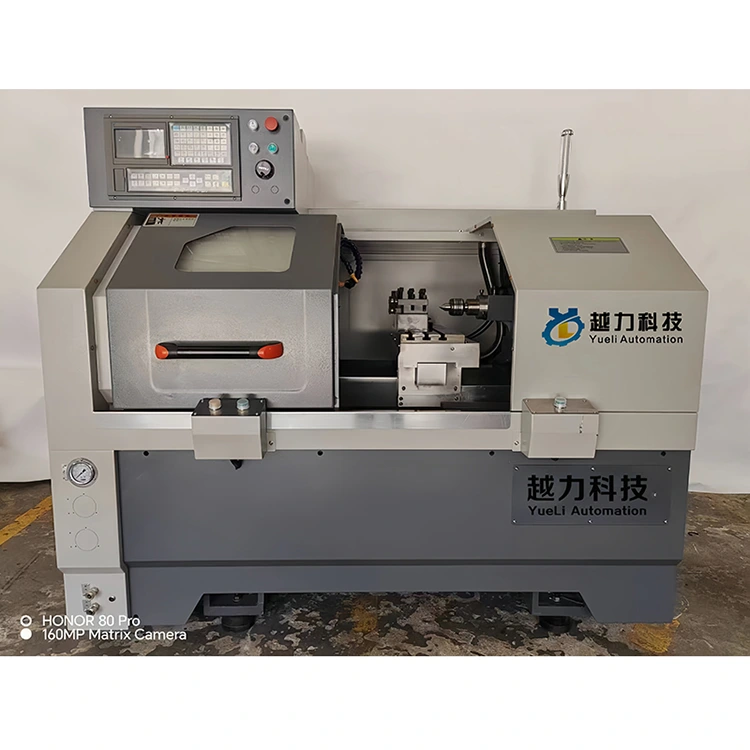

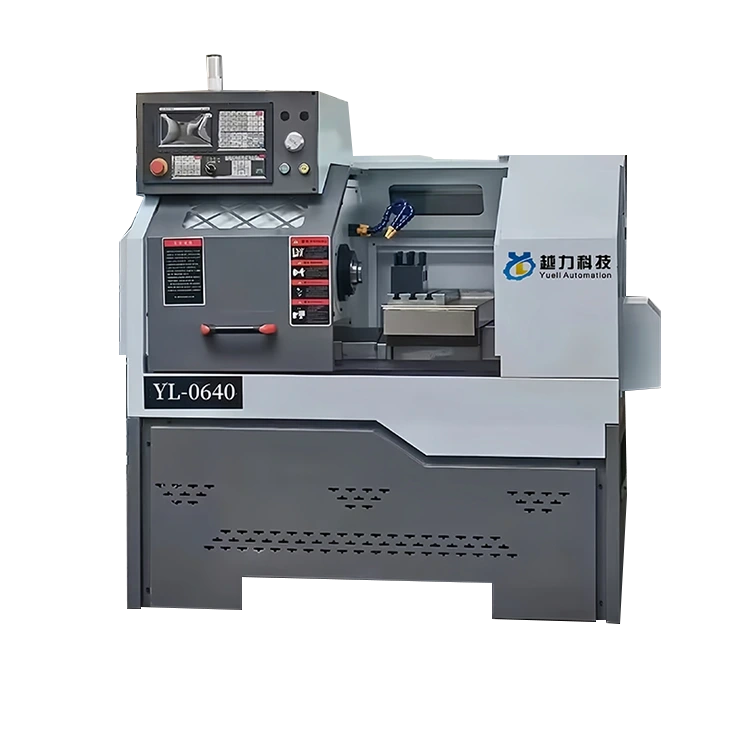

CNC treipink

CK-0640

1

43000.00

48000.00

Sealhulgas maksud

Toitemasin

1

18000.00

21000.00

Koguhind ja maks (kapitalistikirjades): ￥: 69000.00 元
