Kiire graveerimis- ja freespinkide seeria
  • Kiire graveerimis- ja freespinkide seeriaKiire graveerimis- ja freespinkide seeria

Kiire graveerimis- ja freespinkide seeria

Madala hinnaga kvaliteetne kiire graveerimis- ja freespinkide seeria laos. YueLi on kiire graveerimis- ja freespinkide seeria tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

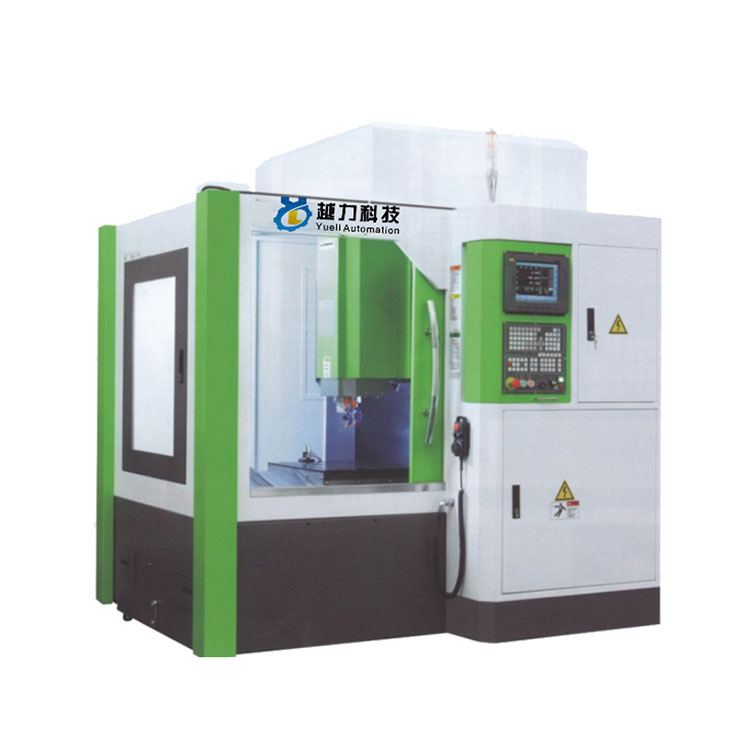

Kiire graveerimis- ja freespinkide seeria

YueLi on kiire graveerimis- ja freespinkide seeria tootja ja tarnija Hiinas.


Kiire graveerimis- ja freespinkide seeria spindli kiirus 24000 RPM


Masin on pukkkonstruktsiooniga ja valmistatud "Meehanna" kõrgekvaliteedilisest malmist. Sisemine kiil on tugevdatud. Kogu malm on lõõmutatud ja sellel on kõrge stabiilsus ja deformatsioon. Üldiselt on see raskem kui sarnased mudelid. Suletud väliskate ja kahepoolne ukseava tihend hõlbustavad toote töötlemist. Spetsiaalne kiire graveerimis- ja freespingi juhtimissüsteem, mis on välja töötatud Jaapani ja Taiwani tehnoloogiat kasutades. Peamised komponendid imporditakse Jaapanist, Šveitsist, Saksamaalt ja Taiwanist, näiteks: servomootorid, lineaarsed rööpad, haakeseadised ja kruvivarraste sõlmed. Tugevdada ülitäpseid ja suure tõhususega omadusi. See suudab täpselt töödelda erinevaid materjale: teras, vask, alumiinium, grafiit, orgaaniline klaas jne. Spindel võib kiirel tööl end jahutada, et kuumus ei kahjustaks spindli omadusi. Täpsed kuulkruvid ja lineaarsed juhikud ning liitmikud on tihedalt mõõdetud, et tagada stabiilsus töötlemise ajal ja nullkliirens tagasikäigul. Selle mudeli saab igal ajal vastavalt kliendi vajadustele varustada tööriistaajakirjadega, et parandada tootmist.


Mehaanilised parameetrid:


Mudel

Üksus

MK-540E

MK-650E

MK-760E

MK-870E

insult

vasak ja parem (X)

mm

500

600

700

800

enne ja pärast (Y)

mm

400

500

600

700

üles ja alla (Z)

mm

230

280

320

350

Töölaua ala

mm

500x450

500x600

600x800

900x700

Töölaua maksimaalne koormus

kg

300

300

500

500

Kaugus töölauast spindli otsapinnani

mm

80-290

80-310

150-470

140-490

Spindli kiirus

p/min

2000-24000

2000-24000

2000-24000

2000-24000

Spindli tsang/spindli koonus


ER25

ER25

ER25

BT30

Spindli jahutus


Õlijahuti

Õlijahuti

Õlijahuti

Õlijahuti

X/Y/Z telje servomootor

kw

0,85-2,0

0,85-2,0

0,85-2,0

0,85-2,0

Spindli mootor

kw

4.5

5.5

5.5

5.5/OPT7.5

kiire söötmine

m/min

15

15

15

15

sööda lõikamine

m/min

8

8

8

8

CNC süsteemi eraldusvõime

mm

0.001

0.001

0.001

0.001

Korratavus

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

positsioneerimise täpsus

mm

±0,005

±0,005

±0,005

±0,005

Tööriistade seadja


Standard

Standard

Standard

Standard

Määrimissüsteem


Täisautomaatne määrimissüsteem

Täisautomaatne määrimissüsteem

Täisautomaatne määrimissüsteem

Täisautomaatne määrimissüsteem

Mehaaniline kaal (umbes)

KG

2500

3500

3800

4000

Üldmõõtmed (pikkus x laius x kõrgus)

mm

1860x1800x2200

2020x1900x2300

2300x2100x2400

2300x2300x2400



5G toote ekraan:



Käsitöö tootmine:



1. Malmi kuumutatakse uuesti kõrgel temperatuuril ja laagerdatakse rohkem kui kuus kuud

2. Range montaažiprotsess (rööpa kokkupanek, juhtkruvi kokkupanek, laagrikomplekt jne)



3. Suurepärane kraapimistehnoloogia (mootori istme kraapimine, spindli otsapinna kraapimine, kolonni kinnituspinna kraapimine)



4. Teaduslik tootmine, kvaliteedikontrollisüsteemi kogu protsessi jälgitavus



Kvaliteedi tagamine


1. Kui kaldeviga tuvastatakse, saab samaaegselt tuvastada lineaarjuhiku sirguse xx ja yy suunas, et tagada masinaosade töötlemise ja montaaži täpsus. Mõõdetakse tööpingi formaalset positsioneerimise täpsust ja korduvat positsioneerimise täpsust

2. Peavõlli vertikaalsus ja kogu masina töötasandi täpsus peavad olema tagatud 0,01 mm piires

3. Z-telje juhtrööpa ja töötamise vaheline vertikaalsus peab olema tagatud 0,01 mm piires.

4.Masin tuvastab xy-telje juhtrööpa vertikaalsuse ja täpsus peab jääma 0,005 mm piiresse.



Rakendusväli


Sobib väikese ja keskmise suurusega kastiklassi, plaadiklassi, plaadiklassi, klapiklassi, kestaklassi, vormi ja muude väikeste ja keskmise suurusega partiitöötluse keerukate osade jaoks, mida kasutatakse laialdaselt täppisosades, täppisvormides, 5G toodetes , riistvara, autoosad, meditsiiniseadmete tööstus.




Yueli Technology on tehnoloogiaettevõte, mis integreerib teadus- ja arendustegevust, müüki ja tootmist ,Pärast aastaid kestnud rasket tööd ja arendustööd hõlmavad tooted 5G terminali töötlemiskeskusi, puurimis- ja keermestusmasinaid, viiepealisi graveerimis- ja freesimismasinaid, viie ühenduslüliga 3D profileerimispoleerimismasinaid, viieteljelised ehete inkrusteeritud kivigraveerimis- ja freespingid, koorimismasinad, pukktöötlemiskeskused, kiired graveerimis- ja freesimismasinad, vormimismasin, madalrõhuvalu masin, gravitatsioonisurvevalu masin, elektriahi, (automaatne) südamikulaskeseade, liiv mikser, (CNC) puur- ja keermestusmasin, töötluskeskus, graveerimismasin, automaatne poleerimismasin, koorimismasin, lihvimismasin jne seeria tooted.
