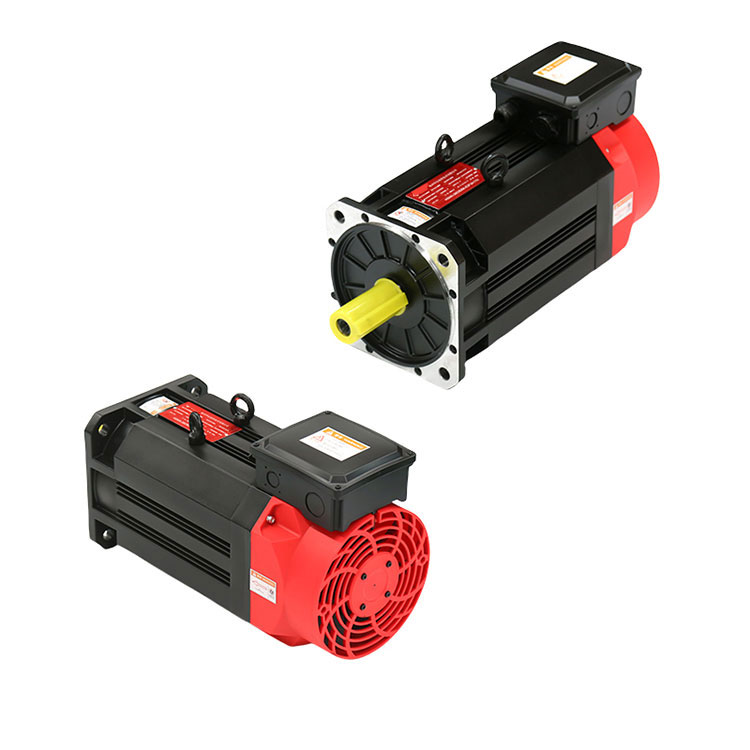

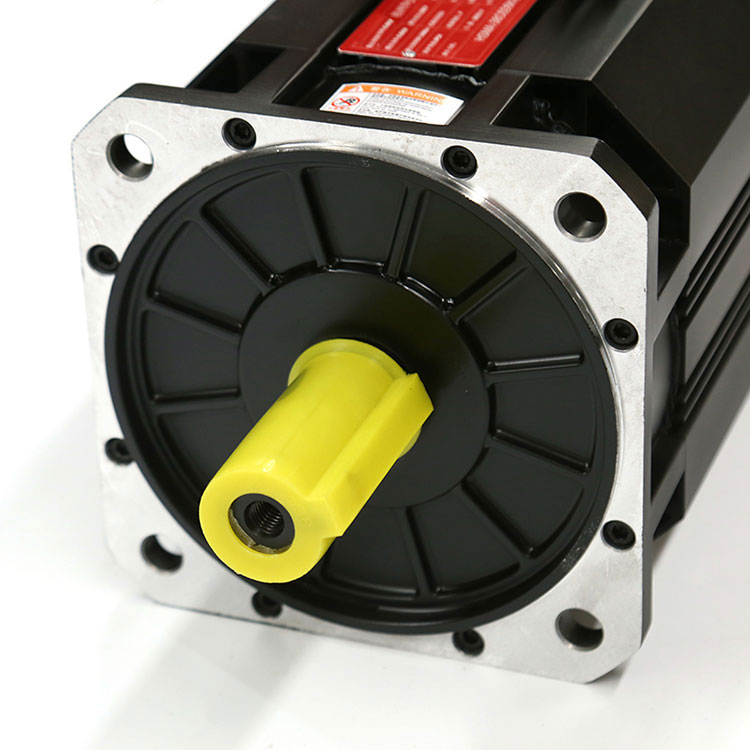

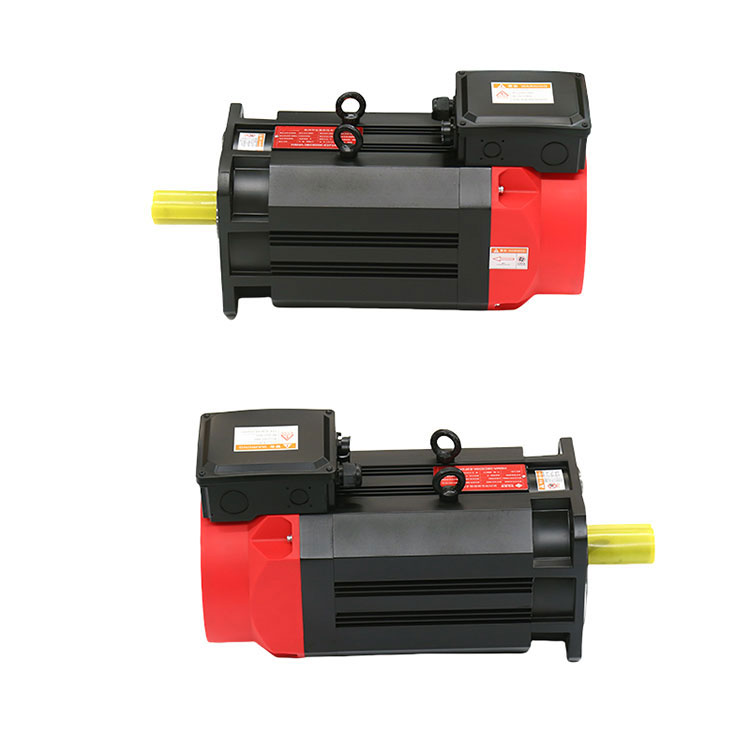

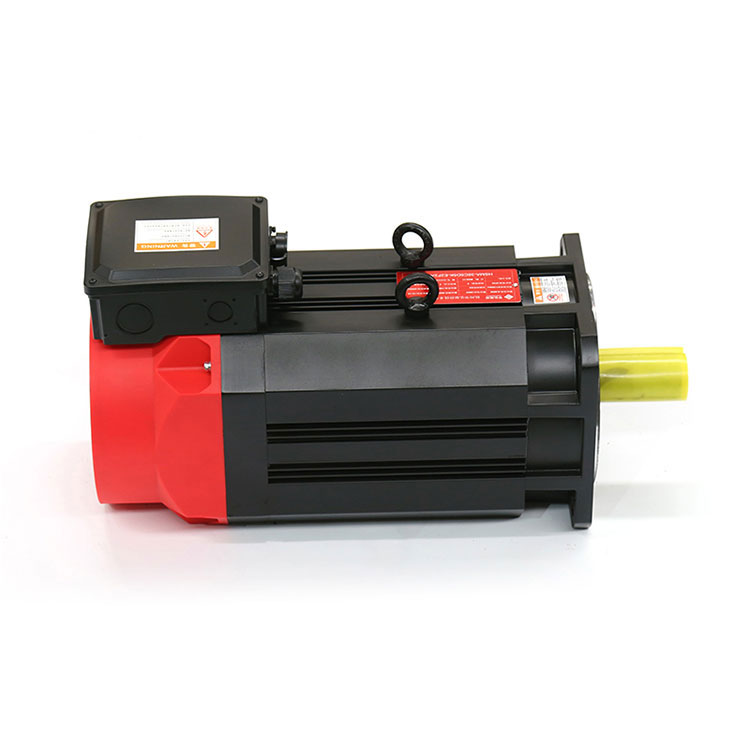

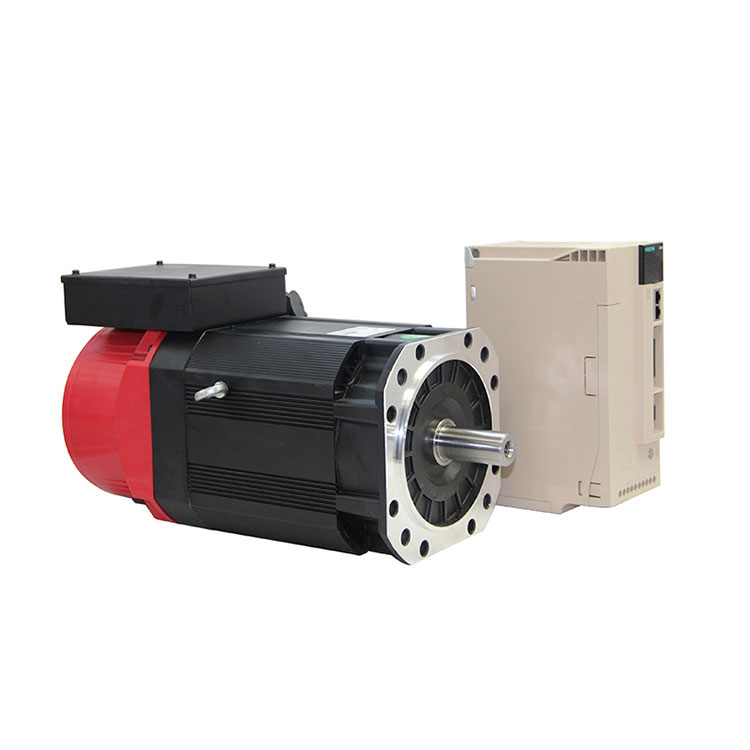

Spindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor
  • Spindli servomootori asünkroonmootorSpindli servomootori asünkroonmootor

Spindli servomootori asünkroonmootor

Servomootorit nimetatakse ka täitevmootoriks või juhtmootoriks. Automaatjuhtimissüsteemis on servomootor täiturelement, selle ülesandeks on signaali (juhtpinge või faasi) muutmine mehaaniliseks nihkeks, st vastuvõetud elektrisignaal mootori teatud kiiruseks või nurknihkeks. Servomootoril on alalis- ja vahelduvvoolu punktid.

Saada päring

Tootekirjeldus

 Spindli servomootori asünkroonne servomootor


Servomootorit nimetatakse ka täitevmootoriks või juhtmootoriks. Automaatjuhtimissüsteemis on servomootor täiturelement, selle ülesandeks on signaali (juhtpinge või faasi) muutmine mehaaniliseks nihkeks, st vastuvõetud elektrisignaal mootori teatud kiiruseks või nurknihkeks. Servomootoril on alalis- ja vahelduvvoolu punktid.


 Spindli servomootori tööpõhimõte

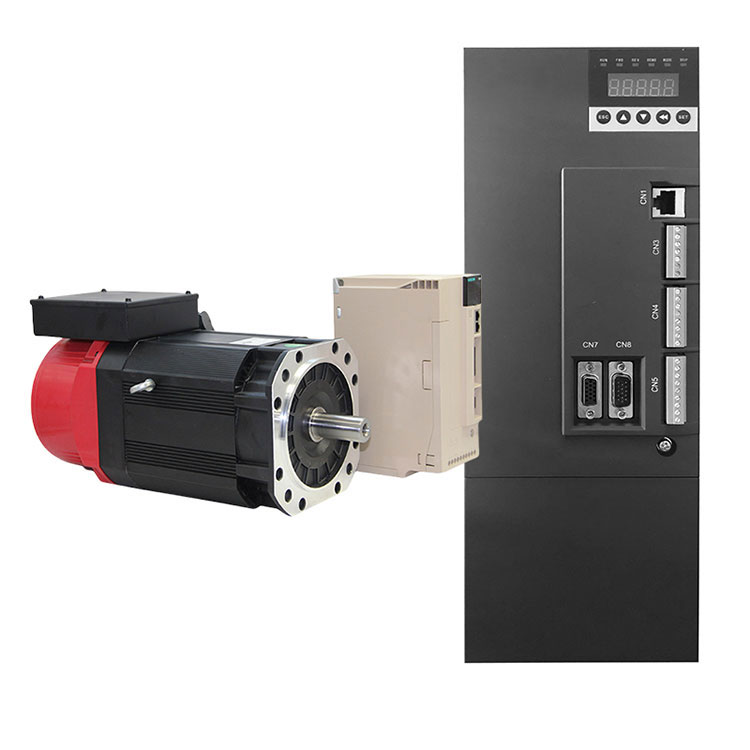

 Spindli servomootor on tööpinkide töötlemisel spindli ajam, mida kasutatakse peamiselt spindli kiiruse ja asendi juhtimiseks ning töötlemise täpsuse ja stabiilsuse parandamiseks. Spindli servomootor koosneb kolmest osast: servomootorist, koodrist ja draiverist. Servomootor toimib spindli koormuse ajamimootorina, võtab vastu kontrolleri käsusignaali, edastab kodeerija kaudu tagasi spindli kiiruse ja asukohateabe ning teisendab seejärel käsusignaali draiveri kaudu tegelikuks mootori liikumiseks.

Spindli servomootoril on kahte tüüpi juhtimisrežiime: asendi juhtimine ja kiiruse juhtimine. Asendi juhtimine toimub peamiselt kodeerija kaudu, et anda tagasisidet spindli tegelikule asukohale, et teostada spindli pöörlemise täpsust ja asendi täpsuse kontrolli; Kiiruse reguleerimine toimub peamiselt kontrolleri väljundi juhtsignaali kaudu, et servomootor pöörleks määratud kiirusel, et saavutada kiiruse reguleerimise eesmärk. Samal ajal on spindli servomootoril ka mõned erifunktsioonid, nagu kiirendus, aeglustuse juhtimine, koormuse juhtimine, pöördemomendi piirang jne.

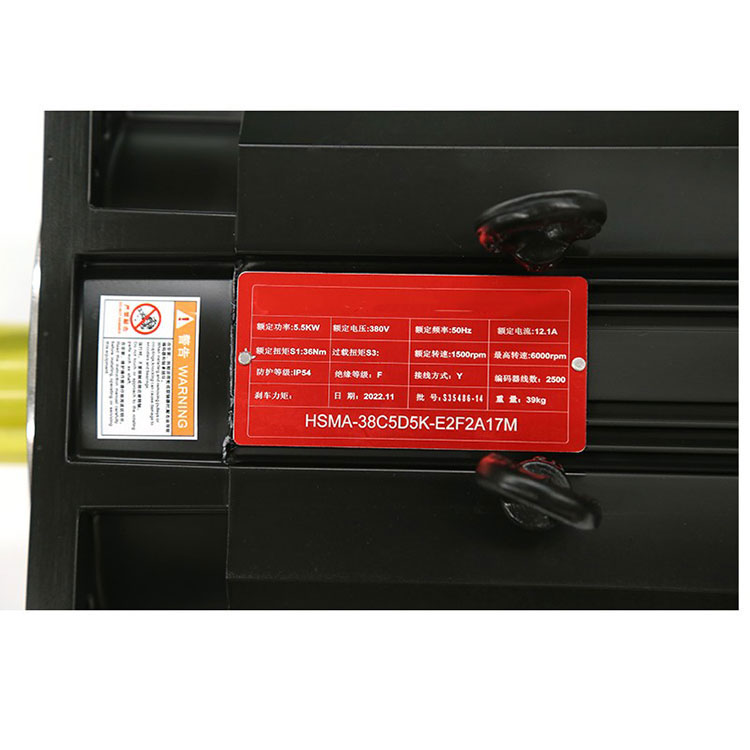

peamine parameeter


Hinnatud töö

HINNATUD JÕUD

5,5 kW

staatori takistus (I)

STATCR RESSWCE



nimipinge

HINNAGA VCLTS

380 V

Staatori elektritakistus (X1)

STATCR HEACTNCE



ühendusviis

WODE OF OOWNECTN

Y

Rootori takistus (B2)

ROOTOR.RESSANTS



Nimisagedus

HINNATUD SAGEDUS

50 e

Rootori reaktsioonivõime (X2)

RTOR REAKTNE



nimivool

HINNAGA VOOLU

12 A

ergastusreaktants (Im)

EXOTATCN FEACTNCE



nimipöördemoment

NIMELINE PÖÖDEMOMENT

36 Nn

Vastupidavus (m)

ENUTN HEKTAAN



Võrdluskiirus

VÕRDLUSKIIRUS

1500 p/min

isolatsiooniaste

NSLATON CRADE

F

maksimaalne kiirus

MIDAGI

6000 t/mina

kaitsetasemed

KAITSE TASE

P:54

Jõuülekande inerts

WOMENT CF NERTA

0,0151 kg*m²

pooluste arv

POLE

4

teenuse iseloom

RATN

$

kaal

WECHT

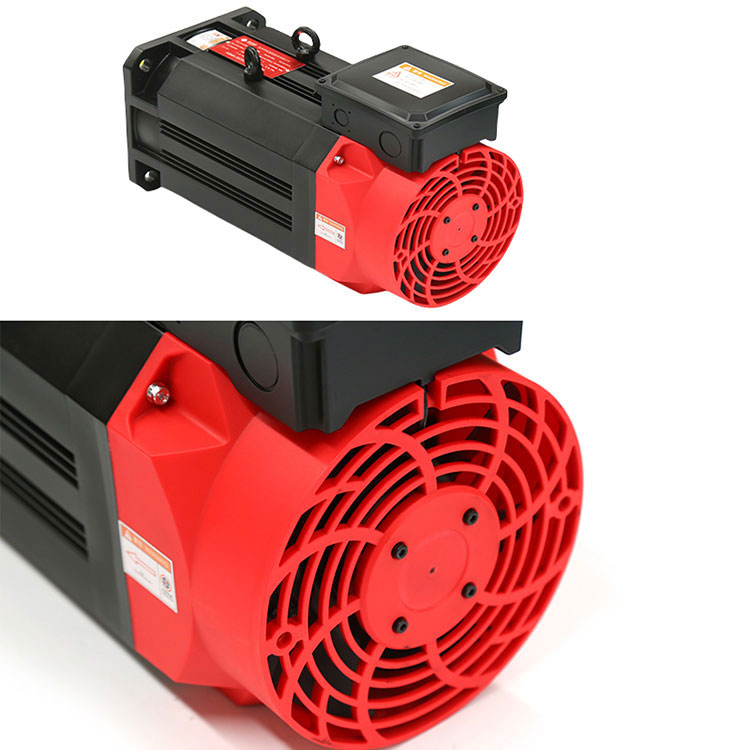

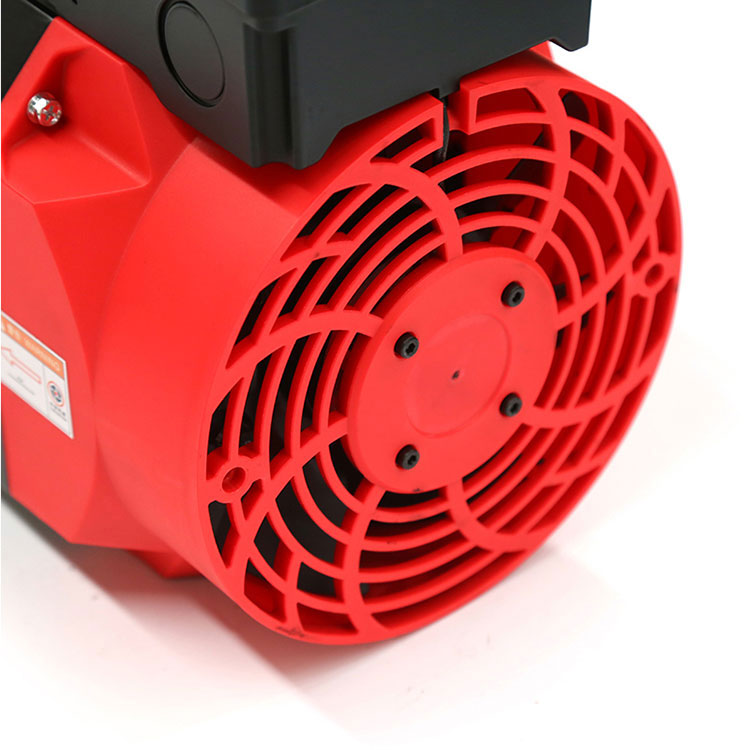

Jahutusventilaator

000LN3 FAN

Hinnatud string

HINNATUD JÕUD

34W/0,22A

Oding pinge

NIMIVOLTI

1PH 220V

kodeerija

KOODER

Impulsside arv graafiku kohta

IGA RING PLLSE NMBER



Väljundmeetod

VÄLJUND MCDE



piduriseade

PIDUR HGGNG

nimi

NIMI



Andmete parameetrid

ANDMETE PAEAMEER




2. Spindli servomootori rakendamine


 Spindli servomootorit kasutatakse laialdaselt igasugustes tööpinkide töötlemisseadmetes, nagu treipink, freespink, lihvimismasin, puurmasin ja muud masinaseadmed. Selle põhifunktsiooni kasutatakse spindli juhtimiseks, spindli liikumise kiiruse ja asendi juhtimiseks, et tööpinkide töötlemisprotsess saavutaks oodatud täpsuse ja tõhususe. Nende hulgas on spindli servomootori eeliseks see, et see suudab kiiresti reageerida liikumisjuhtimissignaalidele, tagab suure kiiruse ja suure täpsuse kiiruse ja positsiooni juhtimise ning omab teatud töö stabiilsust ja kandevõimet.

Spindli servomootori kasutamine võib parandada tööpinkide töötlemise täpsust ja suurendada tootmise efektiivsust. Automaatsetes tööpinkides on CNC-tööpingid ja muud ülitäpsed tööpingid olulised osad, et toetada selle kiire ja ülitäpse töötlemise nõudeid. Samal ajal saab spindli servomootorit kasutada ka tööstusautomaatikas, lennunduses, meditsiiniseadmetes ja muudes valdkondades, et pakkuda erinevatele tööstusharudele automatiseerimisajami tuge.


3. Erinevus spindli servomootori ja tavalise mootori vahel



1. füüsiline ehitus

Servo-spindli mootor on sisseehitatud spindliga servomootor, mis ühendab spindli, servomootori ja sünkronisaatori. Kuigi tavaline servomootor on ainult iseseisev servomootor, mis tuleb asjakohaste funktsioonide saavutamiseks kooskõlastada teiste mehaaniliste seadmetega.

2. kontrollimeetod

Servo spindli mootor kasutab spindli kiiruse reguleerimiseks spindli kontrollerit ja pöördemomendi ja kiiruse juhtimiseks servokontrollerit. Tavalise servomootori juhtimine põhineb peamiselt kolmel positsioonil, kiirusel ja pöördemomendil ning selle juhtimisrežiim on keerulisem.

3. jõudlusnõue

Servo spindli mootor sobib peamiselt kiire pöörlemise ja ülitäpsete töötlemisnõuete jaoks, mis nõuab suurt juhtimistäpsust, kiiret reageerimiskiirust ning spindli ja servomootori juhtimist samal ajal. Tavalise servomootori juhtimisvajadus seisneb peamiselt nende kolme aspekti asendis, kiiruses, pöördemomendis, millel on väga kõrged nõuded, vajadus tagada juhtimise täpsus ja jõudlus.



4. Servomootori peamine skemaatiline diagramm



 Edasi-tagasi pöörlemine: kiiruse viga + / -1 p/min, 3000 p/min kiirendus ja aeglustamine 1 sekundi jooksul.

 Sõltumatu peaaegu seiskamine: ülitäpne (0,03) positsioneerimine, mugav töödeldava detaili roboti üles-alla tõstmiseks.

 Jäik trepimine: kuni 3000 p/min jäik treimine, minimaalne võimsushammas M3.

 C-telje funktsioon: eraldamise täpsus võib ulatuda + / -1 impulsini ning sõiduki ja freesimise täpsus võib olla nii madal kui 0,01 pööret minutis.

 Madala kiirusega raske lõikamine: kohene 3-kordne ülekoormus, tagab stabiilse lõikekiiruse, sobib valamise töötlemiseks.

 Kiire täppistöötlus: püsiv väljundvõimsus üle 1500 p/min, stabiilne kiirus, garanteeritud viimistlus.

 Tugev rakendatavus: seda saab kasutada paljude kodumaiste ja välismaiste ülemiste masinatega (CNC süsteem, PLC jne).

Võimas teisene arendus: saate kohandada erifunktsioone vastavalt kliendi nõudmistele.
