400 Neljateljeline CAM-plaadimängija
  • 400 Neljateljeline CAM-plaadimängija400 Neljateljeline CAM-plaadimängija

400 Neljateljeline CAM-plaadimängija

Otse tehasest 400 Hiinas valmistatud neljateljeline CAM-plaadimängija madala hinnaga. YueLi on 400 neljateljelise CAM-plaadimängija tootja ja tarnija Hiinas.

Saada päring

Tootekirjeldus

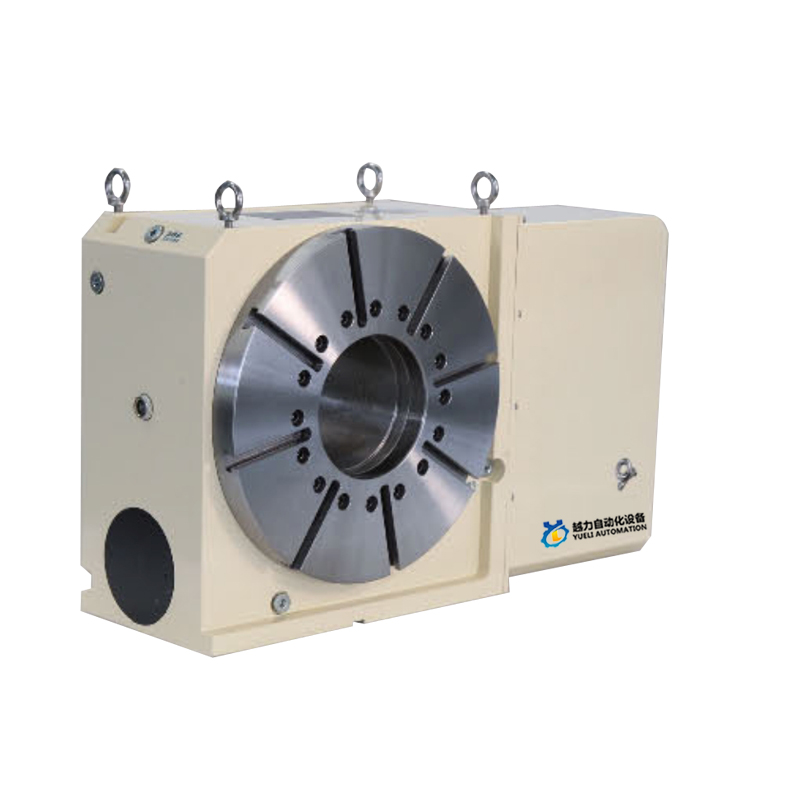

Yueli 400 neljateljeline CAM-plaadimängija

CAM-tüüpi null tagasilõtkuga CNC pöörlemine

Tehase otsemüügi kvaliteet 400 Neljateljelise CAM-plaadimängija tootjad ja tarnijad. YueLi on 400 neljateljelise CAM-plaadimängija tootja ja tarnija Hiinas.



Nukk-rulli ülekandestruktuur võetakse kasutusele toote sees.

CAM-võlli nõelrull-laagri eelpressimine ilma tühimikuta veeremisajam.

Pole libisevat hõõrdumist, säilitab pidevalt tühikuomadused.

Kõrge täpsus edasi- ja tagasiliikumise kordamisel.

Kõrge jäikus, kõrge efektiivsus.

Ei põhjusta temperatuuri tõusu tõttu halba täpsust.

Pole vaja regulaarset kalibreerimist ja reguleerimist.



Nukk-tüüpi CNC-plaadimängija tööpõhimõte ja omadused

Eellaadimise põhimõte



Võrreldes traditsioonilise tigukäigukasti tüüpi NC pöördlauaga, on restiga CAM tüüpi NC pöördalus suurem täpsus

Tööomadused kraadi, suure kiiruse, nulli kliirensi ja suure koormuse korral. Sisend aksiaalsed nukid

Konstantse kiirusega sõidukõvera pinna väljundvõlli tornil olev nõelrull-laager on eelpressitud veerekontaktiga jõuülekanne,

Et saavutada null tagasilöök ja suurem töökiirus, tänu veerevale jõuülekandele peaaegu null

Hõõrdliikumine, nii et mehhanism ei suuda säilitada tagasilöögi ülekannet, ülitäpset positsioneerimist ja vajadust

Regulaarseid kalibreerimis- ja reguleerimistöid tuleks teha. Võre CAM tüüpi CNC pöördlaud, Han välja võlli kasutamine

Suur laager on paigutatud võlli ümarale välisseinale ja CAM-i sisendvõlli kaks otsa on varustatud topeltlaagritega.

See suurendab ka pöördlaua stabiilsust ja kandevõimet ning suudab töötlemisega paremini toime tulla.Suur kiirus ja suur lõikejõud, parandab töötlemise täpsust, tõhusust ja vähendab kulusid.



CAM-tüüpi null-backlash NC pöördlaua mehhanismi omaduste võrdlus



Ei.

Üksus

Rull  CAM  Kuivati  1M

Ussikäigu tüüp

1

Ajami tüüp

Ccw

Väljundnurk



- CCWa Outout The 360

2

Sõidu olek

Veerekontakt

Libistage kontakt

3

Materjal: kontakti kõvadus

Nukkvõll: Karastav teras; HRC60

Tiguvõll: Karastav teras; HRC60

Nukijälgijad;Laagrite teras; HRC60

tigukäigud; fosforpronks; HB90

4

Eellaadimine

○ JAH

X N0

5

Edastamise efektiivsus

〇Kõrgemale

△ Madalam

Positsioneerimisaeg 90° (näide)


Üksus nr 0.

Võistleja


Vabastage spindli kinnitus

Kiirendus

Lineaarne pöörlev liikumine

Lineaarne pöördliikumine

Aeglustage

Aeglustage

Töötlemise vabastamine

Töötlemise vabastamine

Kinnitage spindel

Kinnitage spindel

Tsükliaeg

Tsükliaeg


Kiirusvõimsus
Jäikus



Vastupidavus
3 rull-laager


Yueli400  Viiteandmed



KOODI NR

ÜHIK

Yueli400

Laua läbimõõt

φmm

400

Keskmise kõrgus

mm

255

Spindli auk

φmm

160

T pilu laius

mm

14

Juhtklahvi laius

mm

18

Servo mootor

FANUC

b22

MITSUBISH

HF302

Minimaalne juurdekasv



0,001°

Käigukast



~1:60

Maksimaalne pöörlemiskiirus (3000 p/min)

p/min

30

Väljundkiiruse pöördemoment

kg/m

220

Hüdrauliline ressurss pneumaatiline/hüdrauliline

kg/m²

35

Väljundmoment piduril

kg/m

220

Indekseerimise täpsus

sek

15

Korratavus

sek

4

Toote kvaliteet

kg

350

Lubatud

kaalus

vertikaalne

kg

200

horisontaalne

kg

500

vertikaalne sabatugi

kg

500

Lubatav koormus

F

kgf-m

4000

F*L

kgf-m

280

F*L

kgf-m

250


Yueli400 Pöördlaua mõõtmed
