Käigukasti mootor

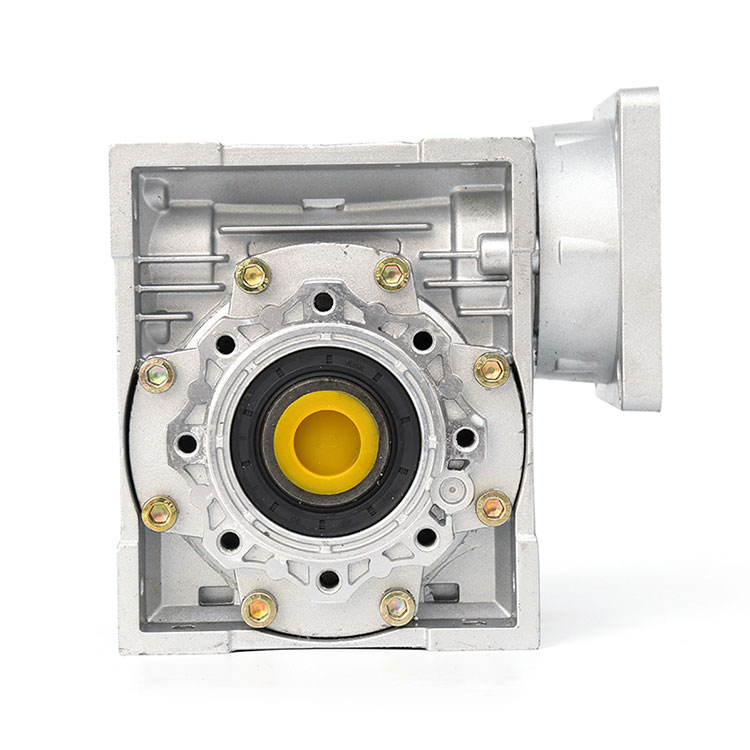

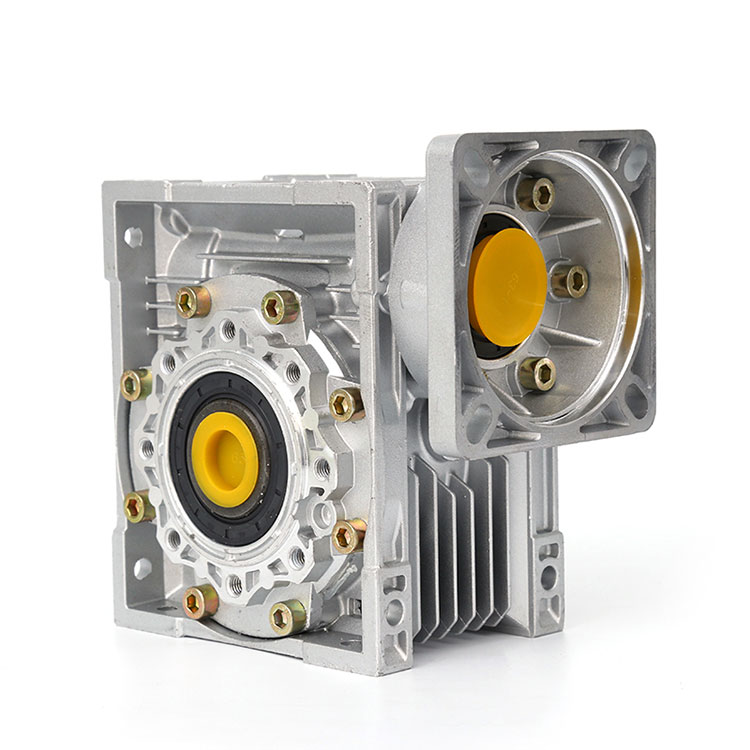

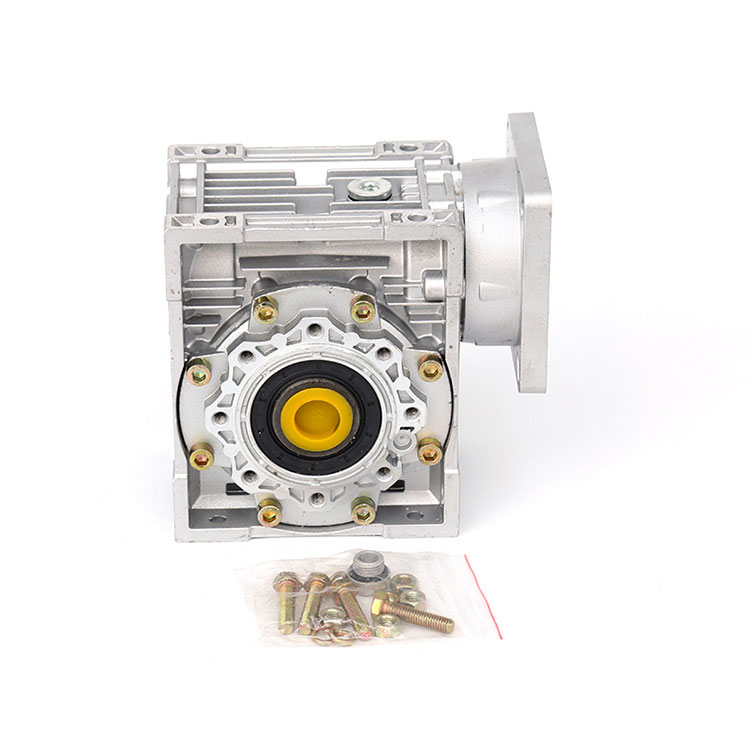

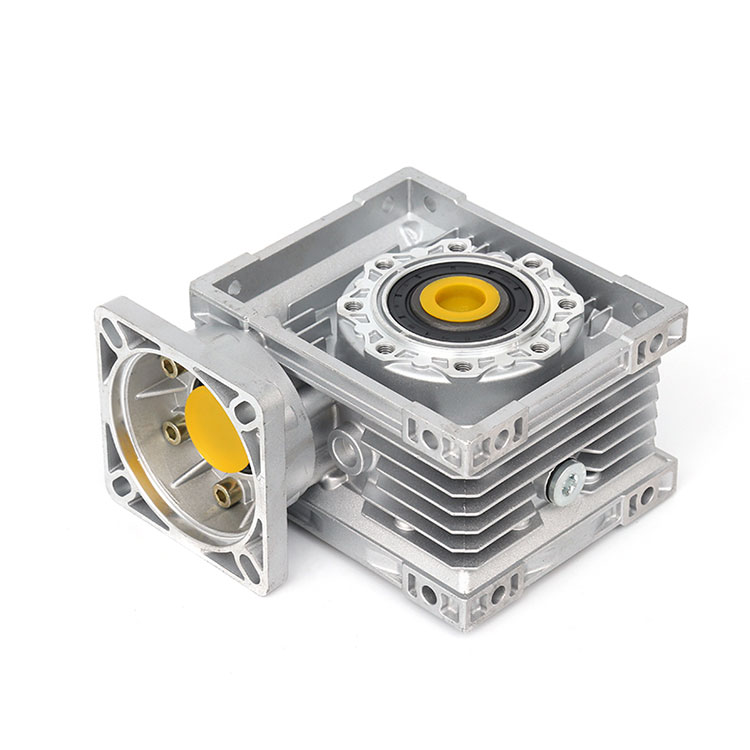

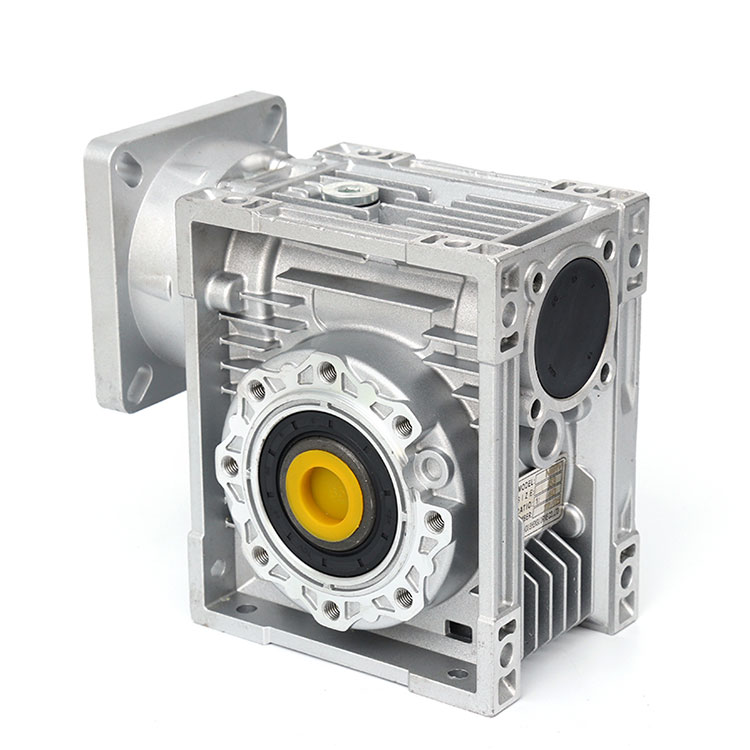

RV 63 reduktor on üks RV reduktorite seeria usside reduktorite mudelitest. See koosneb ussist ja tigurattast, millel on kompaktne struktuur, suur ülekandearv ja teatud tingimustel iselukustuva funktsiooniga ülekandemasin. See on üks kõige sagedamini kasutatavaid reduktoreid.

RV 63 reduktor vastavalt riiklikule standardile GBl0085-88 silindrilise tiguratta ussi parameetritele, neelab kõige arenenumat tehnoloogiat nii kodus kui ka välismaal, ainulaadne ja uudne "ruudu kasti" kujuline struktuur, kasti kuju on ilus, kvaliteetse alumiiniumiga sulamist survevalu, on järgmised eelised:

1, kompaktne mehaaniline struktuur, kerge maht ja kuju, väike ja tõhus;

2, hea soojusvahetuse jõudlus, kiire soojuse hajumine;

3, lihtne paigaldamine, paindlik ja kerge, suurepärane jõudlus, lihtne hooldus ja remont;

4, sujuv töö, madal müratase, vastupidav;

5, tugev rakendatavus, ohutus ja töökindlus.

Praegu on seda laialdaselt kasutatud erinevates tootmisprotsesside seadmete mehaaniliste aeglustusseadmete tööstusharudes, mis on kasutajate poolt hästi vastu võetud. See on kaasaegsete tööstusseadmete jaoks parim valik suure pöördemomendi, suure kiiruse suhte, madala mürataseme ja kõrge stabiilsusega mehaanilise aeglustuse ülekande juhtimisseadme saavutamiseks.

 Toote struktuuriskeem

1, sujuv ülekanne, vibratsioon, löök ja müra on väikesed, suur aeglustusaste, lai mitmekülgsus, mida saab kasutada mitmesuguste mehaaniliste seadmetega.

2, saab üheastmelise jõuülekandega saavutada suure ülekandearvu, kompaktse struktuuriga, enamikul reduktori mudelitel on hea iselukustuvus, pidurdusnõuetega mehaanilised seadmed võivad piduriseadet päästa.

3. Ussihamba ja ussihamba pinna hõõrdumise kadu on suur, seega on ülekande efektiivsus madalam kui käigukastil, kergesti soojendatav ja kõrgem temperatuur.

4. Kõrgemad nõuded määrimisele ja jahutamisele.

5, hea vastastikune sobitamine, ussirattad on valmistatud vastavalt riiklikele standarditele, standardsete osadega kasutatakse laagreid, õlitihendeid.

6, kastitüübil on põhitüüp (karbi korpus on vertikaalne või horisontaalne põrandaplaadiga konstruktsioon) ja universaalne tüüp (kasti korpus on risttahukas, mitmel küljel on fikseeritud kruviaukud, mitte põrandaplaadi või muu jalaplaadiga ja muud konstruktsioonitüübid)

7, sisendvõlli ühendusrežiimil on põhitüüp (ühe sisendvõll ja kahe sisendvõll), mootoriäärikuga on kahte tüüpi.

8. Väljund- ja sisendtelje asendi suund ja sisendtelg alla ja üles; väljundtelg üles ja alla; sisendtelg üles ja alla.

9, saadaval RV 63 reduktor ja muu RV-seeria reduktor 2 või 3 mitmeastmeline reduktor, et saavutada suurepärane ülekandeaste.

Vähendatud mootori valik

Toote ülevaade Toote kokkuvõte

Üheastmeline tiguülekande reduktor

Kasutades kvaliteetset alumiiniumisulamist survevalukarbi korpust, on välimus kerge

● Kõrge kandevõime, stabiilne ülekanne, madal vibratsioon, madal müratase.

● Erinevad ühendusstruktuurid sisendvõimsuse ja pöördemomendi väljundiga, et rahuldada erinevate ühenduste vajadusi; kasti kuju ja aluse ava paigutus kohanduvad erinevate paigaldusmeetoditega, tugev mitmekülgsus.

● Väikesed ja keskmise suurusega kastid on täielikult suletud struktuuriga, tugeva tihendiga, kasti sees olev määrdeõli ei kao ega rikne, seda ei ole vaja välja vahetada, seda on lihtne hooldada.

 Kaheastmeline tiguülekande reduktor

● See koosneb üheastmelisest ussireduktorist, millel on kõik üheastmelise ussireduktori eelised ja millel on suur ülekandeaste.

● Levinud kaheastmelised kombineeritud mudelid on: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. kasutajatel on erinõuded, nad saavad vastavalt tegelikele vajadustele valida kombineeritud ühikutena 25,30,40,50,63,75,90,110,130,150.

Valikumeetod Service Factor

NMRV usside reduktori õigeks valimiseks mõistke esmalt järgmisi punkte:

● koormustingimused rakendussagedus M raamat kong 2 ei sure maapinnast maksma mägi

● tööoperatsiooni olukord Määrata tööseisundi koefitsient K1 ja tööseisundi paranduskoefitsient K2

● Mehaanilised koormuse tüübid A, B ja C määratakse vastavalt tabelile 1.

● Kontrollige töötingimuste paranduskoefitsienti K2 vastavalt tabelile 2.

Lk-07

Mehaaniliste koormuse tüüpide valik (tabel 1)

Tabel 1 masinate koormuse klassifikatsiooni valik

Valitud on töötingimuste parandustegur K2 (tabel 2)

Valitakse töötingimuste koefitsient K1 (Joonis 1) Diagramm 1 töötingimuste koefitsient K1

 Valige reduktor

● Kasutaja peab esmalt määrama töömasina sisendmehaanilise koormuse T (pöördemomendi), korrutatuna töötingimuste koefitsiendiga K1 ja seejärel korrutama töötingimuste paranduskoefitsiendiga K 2, st et saada väljundpöördemomendi väärtus reduktorit ja koos kiiruse suhte või väljundkiiruse väärtusega valige vajalikud reduktorite spetsifikatsioonid.

● Kasutaja saab arvutada ka väljundpöördemomendi vastavalt teadaolevale sisendvõimsusele, kombineerituna suhte väärtuse või väljundkiiruse väärtusega, ja valida reduktori.

Näidisvalik

Näide 1. Universaalne konveierilint (ühtlane koormus)

Pöördemoment: 19 N.m tööaeg 8 tundi päevas

Kiirus: umbes 55 p/min, käivitussagedus: 10 korda tunnis

Reduktor: 1/25, ümbritseva õhu temperatuur: siseruumides 25 ℃

① Tabeli 1 kohaselt määratakse koormuse tüüp

Koormuse tüüp: löögita ühtlane koormus, valige A;

② Vastavalt joonisele fig. 1, võtke liinil A sageduse ristumispunkt 10 korda / tunnis ja leidke 8 tundi / päevas tööaja koefitsient K1=1;

③ Tabeli 2 järgi koefitsient K2=1;

④ Siis on pöördemomendi väärtus 19 K1 K2=1911=19 N. Ja m, valikuliselt lähim 19 N. Pöörlemissageduse vähendaja m.

Valitud tulemus: NMRV30-1 / 25

Sisendvõimsus on 0,18 kW, väljundkiirus on 56 p/min ja väljundmoment on 21 N.m

Näide 2. Konveierilint (keskmine löögikoormus)

Pöördemoment: 65N. M., tööaeg: 16 tundi päevas,

N,00 korda tunnis,

Reduktor: 1 / 60", Halb temperatuur: 35 ℃, mootori otseühendus

① Tabeli 1 kohaselt määratakse koormuse tüüp

Koormuse tüüp: kerge löökkoormus, valige B;

② Vastavalt joonisele fig. 1, võtke sageduse tugipunkt 100 korda / tunnis joonel B ja leidke tööaja koefitsient 16 tundi / päev K1 = 1,65;

③ Tabeli 2 järgi koefitsient K2=1,15;

④ Pöördemomendi väärtus on 65xK1xK2=70x1,65x1,15=1 23 N. Ja m, saab valida lähima 123 N. Kiiruse vähendaja m.

Valitud tulemus: NMRV63-1 / 60

Sisendvõimsus on 0,55 kW, väljundkiirus on 23,3 pööret minutis ja väljundmoment on 140 N.m

Mudelinumbri kirjeldus: Mudeli märkused

Kodumaised ja välismaised mudelid kontrollivad mudelite võrdlustabelit

Protsessiprotsess ja testimisseadmed

Tehnika ja testimisseadmed

Suure täpsusega CNC-tööpinkide ja töötluskeskusega, täiustatud seadmete ja testimisvahenditega

Suurepärane tehnoloogia ning range ja täiuslik kvaliteedijuhtimissüsteem

Ja kogunege professionaalse ja tehnilise eliidi ning juhtiva taseme teaduse ja tehnoloogia meeskonnaga

Kasutage täielikult ära uut tehnoloogiat, uut protsessi ja uusi materjale, et tagada toodete stabiilsus ja töökindlus

Toote kvaliteet tuleneb täiustatud tootmisvahenditest ja kvaliteeditunnetus pidevast innovatsioonist

asjad vajavad tähelepanu

1. Töökeskkonna temperatuur on -40 ℃ - + 40 ℃. Kui töökeskkonna temperatuur on madalam kui 0 ℃, tuleb määrdeõli enne käivitamist kuumutada temperatuurini üle 0 ℃. Kui töökeskkonna temperatuur on kõrgem kui 40 ℃, tuleb rakendada jahutusmeetmeid.

2. Tiguülekande reduktor võib pöörata positiivselt ja pöördvõrdeliselt
