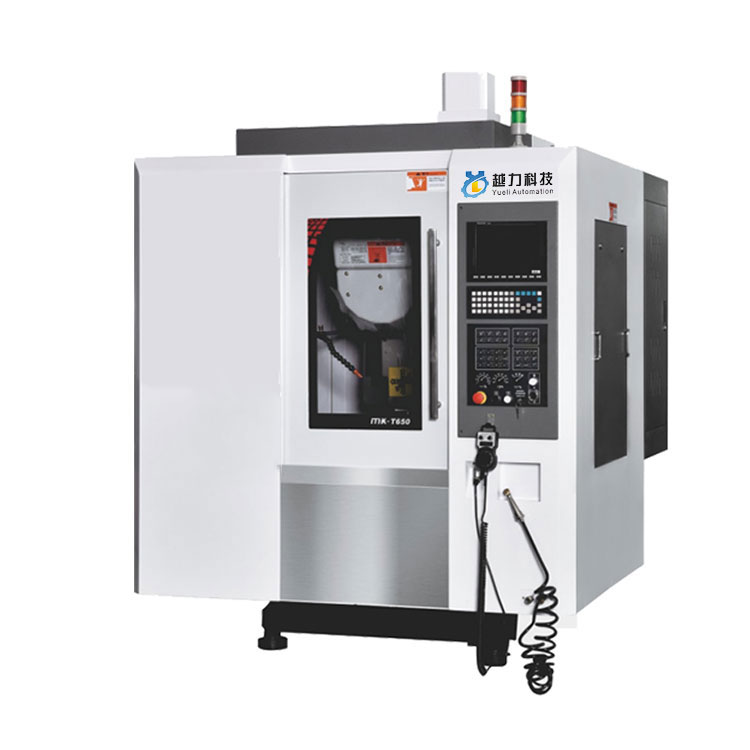

CNC puurimis- ja keermestamiskeskuse tööpingid
  • CNC puurimis- ja keermestamiskeskuse tööpingidCNC puurimis- ja keermestamiskeskuse tööpingid

CNC puurimis- ja keermestamiskeskuse tööpingid

YueList leiate tohutu valiku Hiinast pärit CNC-puurimis- ja keermestamiskeskuse tööpinke. Pakkuge professionaalset müügijärgset teenindust ja õiget hinda, oodates koostööd.

Saada päring

Tootekirjeldus

Viie peaga nikerdus- ja freespink

YueLi on Hiinas asuvate CNC-puurimis- ja keermestuskeskuste tööpinkide tootjad ja tarnijad, kes võivad müüa CNC-puurimis- ja keermestuskeskuste tööpinke. Pakume teile professionaalset teenindust ja paremat hinda. Kui olete huvitatud CNC puurimis- ja keermestuskeskuse tööpinkide toodetest, võtke meiega ühendust. Järgime kvaliteeti, võite olla kindlad, et südametunnistuse hind, pühendunud teenindus.


Funktsioonide ülevaade:


1. Spetsialiseerunud väikeste poorsete osade ja toodete töötlemisele. See sobib mobiiltelefonide osade, sideseadmete, kosmosetööstuse, autovedurite, instrumentide ja arvestite, kergetööstuse ja tekstiilitööstuse, elektroonikaseadmete ja masinate tootmiseks, samuti vase-, alumiiniumelektroodide ja muude töötlevate tööstuste töötlemiseks;

2. Põhikonstruktsioon on valmistatud ülitugevast malmist ning pärast stressi leevendavat lõõmutamist ja looduslikku vananemistöötlust on voodi täpsus vastupidav ja stabiilne ning pikka aega ei deformeeru;

3. Tooriku kiireks töötlemiseks kasutage suure täpsusega otseühendusega spindlit; Õlitemperatuuri jahutusmasina süsteemi kasutamine võib vähendada spindli kiirest pöörlemisest põhjustatud temperatuuri tõusu, tõhusalt parandada spindli termilist pikendamist ja parandada töötlemise täpsust;

4. Võtta kasutusele kinnitusõlgade tööriistakogu, et parandada tööpingi tööriista vahetamise kiirust ja täpsust. Tööriistade raamatukogu maht on 16 või 21 komplekti; Kerepõhjal on tagumine kaldkonstruktsioon, mida on lihtne tööpingis olevaid jäätmeid puhastada;

5. Kõrge kolonni konstruktsioon suurendab kaugust peavõlli ninaotsa ja töölaua vahel, mis sobib paremini neljanda võlli komponentide paigaldamiseks ja rakendamiseks ning muudab töötlemisala laiemaks;

6. Rööbastee määrimise automaatne õlitaja, õli sissepritse perioodiline ajastus kvantitatiivne kontroll, liikuvate osade kestev määrimine;


Mehaanilised parameetrid:


Mehaaniline parameeter

Üksus

T650

T850

T1000

T1200

Triaksiaalne reisimine

mm

600x480x360

800x500x360

1000 × 500 × 450

1200x550x500

Tabeli suurus

mm

650 × 475

900x475

1100 × 500

1300x550

T-pilu

mm

4-16x100

4-16x100

5-18x80

5-18x100

Laua maksimaalne kandevõime

KG

800

1000

1200

1200

Kaugus spindli otsapinnast tööpinnani

mm

90-640

150-510

150-600

150-650

Kaugus spindli keskpunktist samba juhtsiinini

mm

541

541

580

605

X-telje rööpa spetsifikatsioonid

mm

30

30

35

35

Y-telje rööpa spetsifikatsioonid

mm

30

30

35

35

Z-telje rööpa spetsifikatsioonid

mm

35

35

35

35

X/Y/Z kruvide tehnilised andmed

mm

32x16

32x16

32x16

32x16

Spindli spetsifikatsioon


BT30/φ100

BT30/φ100

BT30/φ100

BT30/φ100

Maksimaalne spindli kiirus

p/min

20000

20000

20000

20000

Spindli võimsus

kw

5.7-11

5.7-11

5.7-11

5.7-11

X/Y/Z kolmeteljeline mootori võimsus

kw

2,4/2,4/3,9

5,9/5,9/5,9

3,9/3,9/3,9

3,9/3,9/3,9

X/Y/Z Kiire maksimaalne kiirus

m/min

48

48

48

48

X/Y/Z Maksimaalne lõikekiirus

m/min

10000

10000

10000

10000

Kolmeteljelise positsioneerimise täpsus

mm

±0,003/300

±0,003/300

±0,003/300

±0,003/300

Kolmeteljeline korduv positsioneerimistäpsus

mm

±0,002/300

±0,002/300

±0,002/300

±0,002/300

Õhurõhu spetsifikatsioon

kg/cm2

6-7

6-7

6-7

6-7

Masina suurus

mm

1770x2300x2100

2350x2300x2100

2600x2500x2800

3000x2800x3000

Masina kaal (umbes)

kg

3200

3600

5300

6500


5G toote kuva:



Protsessi tootmine:



1. Malmi kuumutatakse uuesti kõrgel temperatuuril ja laagerdatakse üle kuue kuu.

2. Range montaažiprotsess (rööpa kokkupanek, juhtkruvi kokkupanek, laagrikomplekt jne).



3. Peen kraapimistehnoloogia (mootori aluse kraapimine, spindli otsa kaabits, kolonni paigalduspinna kraapimine).



4. Teaduslik tootmine, kvaliteedikontrolli kogu protsessi jälgitavus.



Kvaliteedi tagamine


1 Kui kaldeviga tuvastatakse, saab samaaegselt tuvastada lineaarjuhiku sirguse xx ja yy suunas, et tagada masinaosade töötlemise ja montaaži täpsus. Mõõdetakse tööpingi formaalset positsioneerimise täpsust ja korduvat positsioneerimise täpsust.

2 Masin tuvastab spindli vertikaalsuse ja töötlustasandi täpsuse, mis on vajalik tagamaks, et see on 0,01 mm piires.

3 Kogu masin tuvastab Z-telje juhtrööpa ja töö vahelise perpendiaalsuse, mis on vajalik selle tagamiseks, et see oleks 0,01 mm piires.

4 Masin tuvastab xy-telje juhtrööpa vertikaalsuse ja täpsus peab jääma 0,005 mm piiresse.


Rakendusväli


Sobib väikese ja keskmise suurusega kastiklassi, plaadiklassi, plaadiklassi, klapiklassi, kestaklassi, vormi ja muude väikeste ja keskmise suurusega partiitöötluse keerukate osade jaoks, mida kasutatakse laialdaselt täppisosades, täppisvormides, 5G toodetes , riistvara, autoosad, meditsiiniseadmete tööstus.
