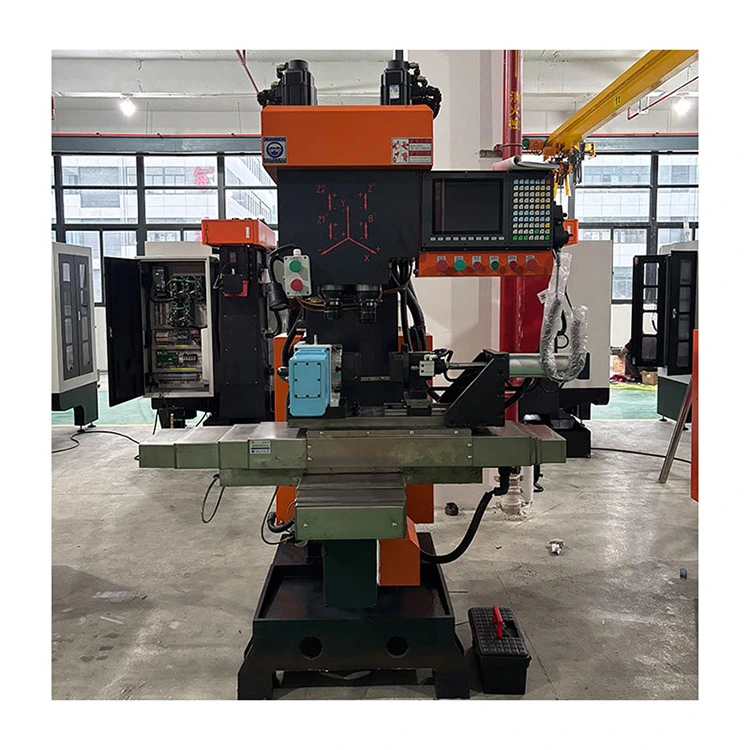

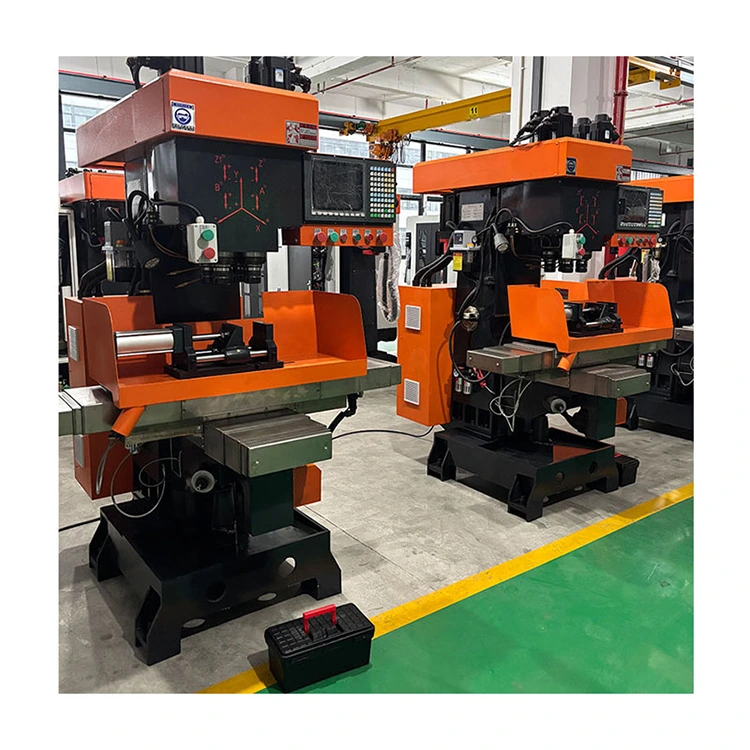

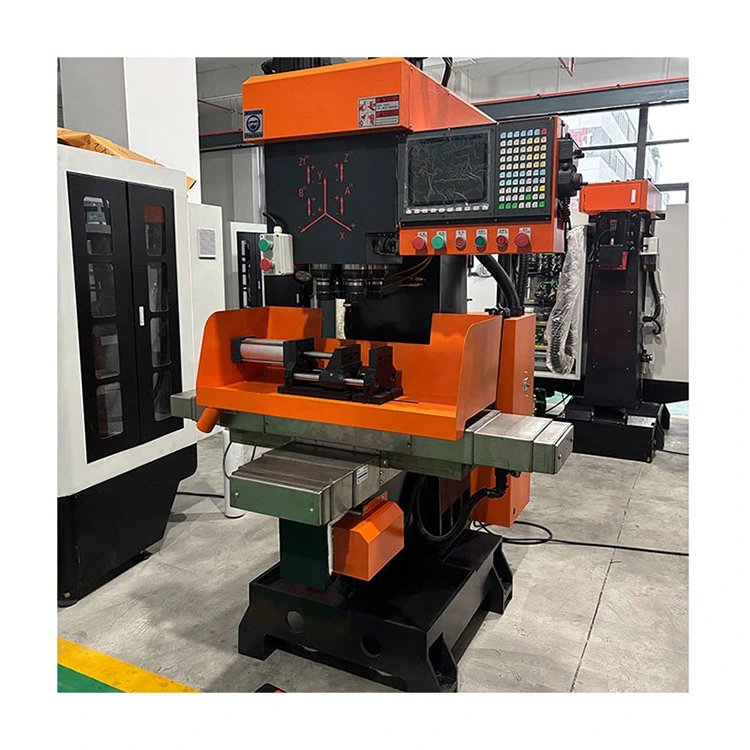

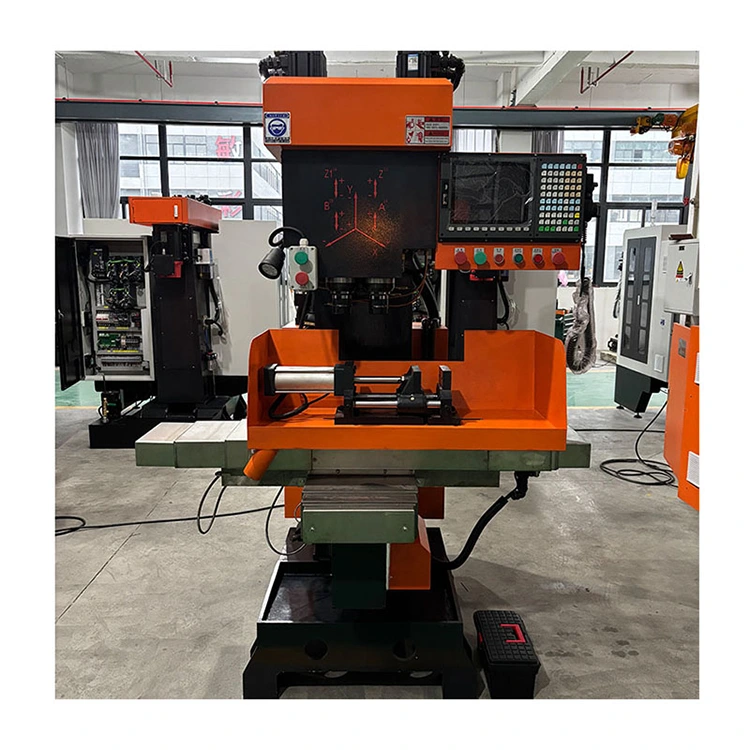

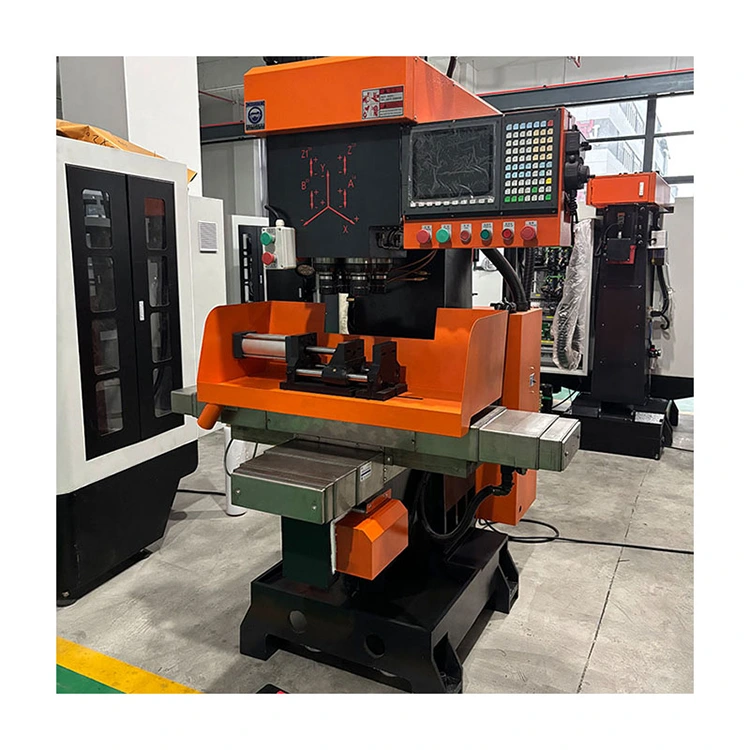

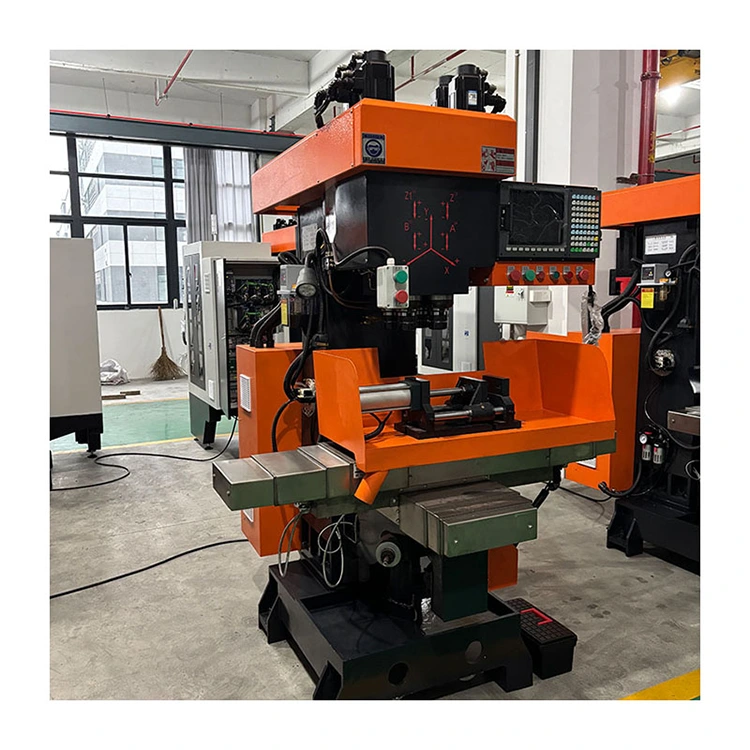

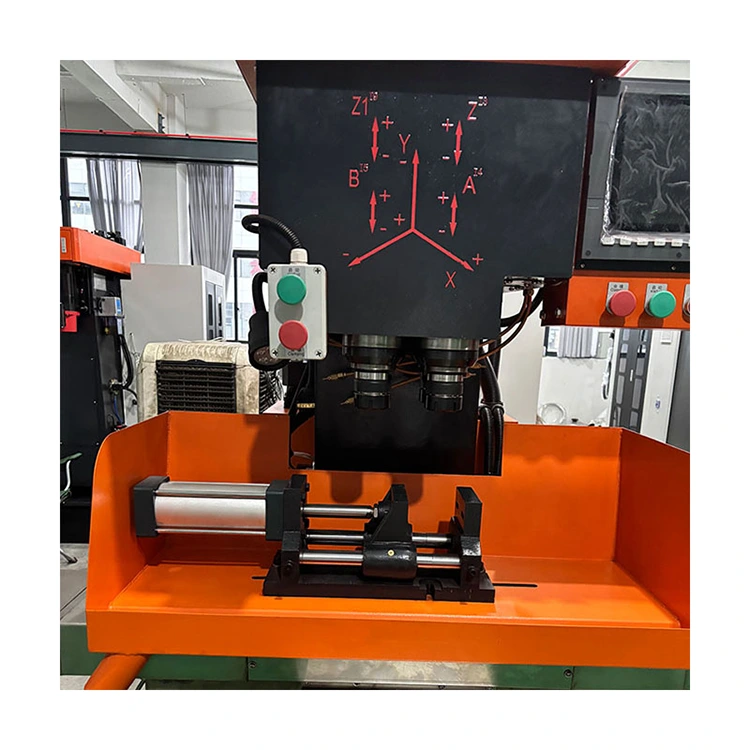

Vertikaalne 4 spindliga CNC-liitmasin

Tööpingi struktuur ja jõudlus

1. YueLi kõrgekvaliteedilise vertikaalse 4 spindliga CNC liitmasina keskpunkt kasutab programmi juhtimissektsiooni jaoks Taiwani Husti juhtimissüsteemi, millel on tuvastamisfunktsioon, et vältida kraanide või tööriistade kahjustamist, mis on põhjustatud solenoidklapi või silindri tõrgetest; sellel on kasutajasõbralik liides ja seda on lihtne kasutada.

2. Vertikaalne 4 spindliga CNC-ühendmasin sobib keskmise ja suure partii osade töötlemiseks, see võib protsessi lõpule viia ühe kinnitustoiminguga, pakkudes kõrget efektiivsust ja head täpsust.

1. YueLi kõrgekvaliteedilise vertikaalse 4 spindliga CNC liitmasina keskpunkt kasutab programmi juhtimissektsiooni jaoks Taiwani Husti juhtimissüsteemi, millel on tuvastamisfunktsioon, et vältida kraanide või tööriistade kahjustamist, mis on põhjustatud solenoidklapi või silindri tõrgetest; sellel on kasutajasõbralik liides ja seda on lihtne kasutada.

4. Sõltumatult välja töötatud jõupea komponendid, täppismaandus, hea kulumiskindlus ja pikk kasutusiga.

5. Hust CNC süsteem võimaldab seadistada sobiva etteandekiiruse vastavalt vajadusele. Pärast pikaajalist kasutamist võib juhtkruvi kuluda ja süsteemil endal on tööriista kompenseerimise funktsioon.

6. Kõik liikuvad liugpinnad kasutavad tsentraliseeritud automaatset määrimisseadet, et tagada tööpingi tööiga.

7. Liuglaua liikumist juhib servomootor, mis võimaldab mitme koordinaadi digitaalset seadistamist, mille tulemuseks on kõrge positsioneerimistäpsus, madal vibratsioon ja kiire reageerimiskiirus.

8. Töötlemise ajal kuvatakse puuteekraanil tooriku töötlemise olek ja rikke korral on häirefunktsioon.

9. Täielikult suletud kaitse tagab isikliku ohutuse ja parandab töötlemiskeskkonda.

Põhikonfiguratsioon

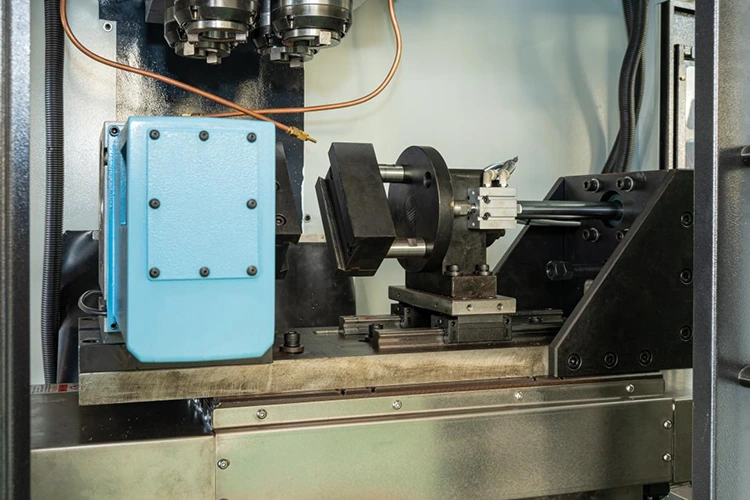

Neljanda telje parameetrid

Paigaldusjuhend

1.  Platvooni paigaldust kohandatakse vastavalt dokumendi GB/T17421.1-1998 artikli 3.1 sätetele. Asetage töölaud löögi keskele ja asetage tasandus töölaua keskele. Nivoo näit nii vertikaal- kui ka horisontaalsuunas ei tohi ületada 0,04/1000 mm.

2. Peatoitejuhe ei tohi olla väiksem kui 4 mm². Pärast juhtmestiku ühendamist kontrollige, kas juhtmestik on õige ja kas juhtmestiku klemmid on pingutatud.

3.  Vertikaalse 4 spindliga CNC-liitmasina paigaldamine peab olema vastavalt vajadusele maandatud, masina takistus maandusele peab olema alla 4 oomi ja maandusjuhtme läbimõõt peab olema suurem kui 2,5 mm².

Rakendusväljad

YueLi kõrgekvaliteediline vertikaalne 4 spindliga CNC-liitmasin on võimeline lõpetama vasest osade, alumiiniumosade, tsingisulamite ja terasosade metallilõikamist ning sobib sellistes tööstusharudes nagu torustiku- ja sanitaartehnikatooted, tuletõrjeventiilid, uksejuhtimisriistvara, kodumasinate riistvara, veemõõturid ja auto-/mootorrattaosad ning lennundus.
