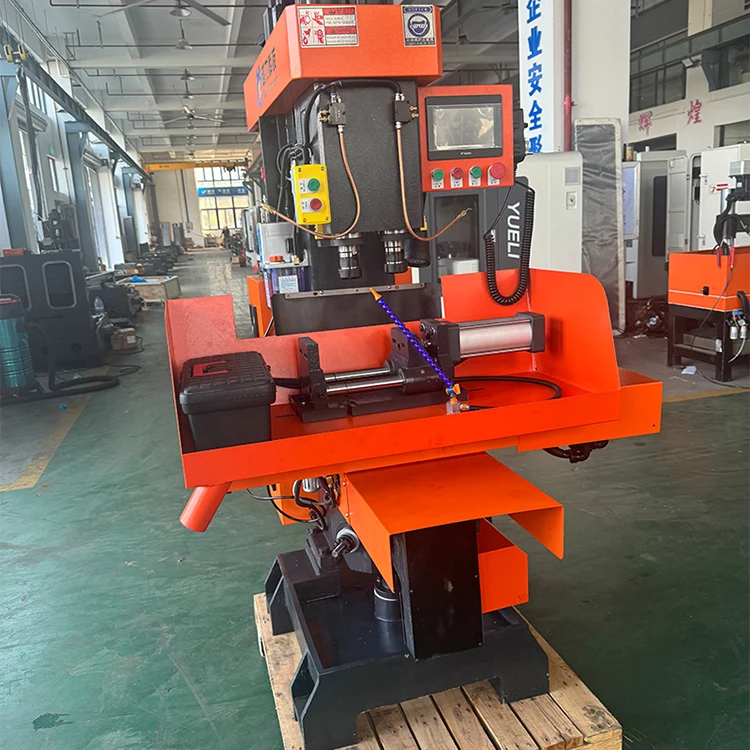

Kuidas määratleb vertikaalne kaheteljeline liitmasin uuesti suure tõhususega partiitöötluse?

1. Kahe spindli arhitektuur

KeskmesVertikaalne kaheteljeline liitmasinseisneb kahe spindli konfiguratsioonis, mis muudab põhimõtteliselt partiitöötluse lähenemist. Erinevalt ühe spindliga masinatest, mis nõuavad mitut käiku ja sagedast tööriistavahetust, sisaldab see konstruktsioon kahte sõltumatut spindlit, mis töötavad kooskõlastatud vertikaaltelje paigutusega. Z1 ja Z2 teljed on paigutatud 120 mm kaugusele, võimaldades samaaegselt töödelda kahte detaili samal toorikul või paralleelselt töödelda kahte eraldi osa.

Iga spindel aktsepteerib NT30 koonustööriistu ja tagab reguleeritava kiiruse vahemikus 10 kuni 3000 pööret minutis, pakkudes paindlikkust puurimiseks, hõõrimiseks ja keermetamiseks. Kaheteljeline lähenemine kahekordistab tõhusalt läbilaskevõimet sobivate rakenduste jaoks, säilitades samal ajal uste paigaldamise komponentide ja sarnaste keskmise partii tootmisüksuste täpsuse.

2. Tehnilised põhispetsifikatsioonid

Masina võimaluste mõistmine algab selle peamistest parameetritest. Järgmine tabel võtab kokku peamised spetsifikatsioonid, mis määratlevad selle töömahu.

320 mm X-telje käik ja 120 mm Y-telje käik tagavad piisava töömahu uste kinnitustoodete ja sarnaste komponentide jaoks. Tõsteplatvorm pakub 160 mm reguleeritavat kaugust, mis võimaldab töödeldava detaili erineva kõrgusega. Maksimaalse liikumiskiirusega 30 m/min X-teljel tagab masin kiire positsioneerimise, mis aitab kaasa üldisele tsükliaja lühendamisele.

3. Struktuuri terviklikkus

TheVertikaalne kaheteljeline liitmasinon projekteeritud keskendudes jäikusele ja vastupidavusele. Kere struktuur on märkimisväärselt kompaktne, säilitades samas suurepärase jäikuse – kriitiline tegur täpsuse säilitamisel samaaegsete kahe spindliga töötamise ajal. Sellele konstruktsiooni vastupidavusele aitavad kaasa mitmed disainivalikud:

• Kvaliteetsed legeerterasest spindlid:Iga spindel on valmistatud esmaklassilisest legeerterasest, mis on läbinud karastamise ja kuumtöötluse, millele järgneb täppislihvimine kõrge kulumiskindluse tagamiseks.
• Ultraheliga karastatud slaidipinnad:Liugpinnad läbivad ultrahelikarastuse, mis suurendab oluliselt pinna kõvadust ja kulumiskindlust. Integreeritud määrdeseade tagab püsiva jõudluse pikema kasutusea jooksul.
• Puhvri positsioneerimissüsteem:Töölaud sisaldab puhvri positsioneerimisega käivitusseadet, mis minimeerib vibratsiooni kiirete külgsuunaliste liikumiste ajal.
• Tõmbevarda tüüpi käepide:Ohutus on tagatud tõmbevarda käepideme disainiga, mis takistab juhuslikku lahtiühendamist.

Need konstruktsioonielemendid tagavad ühiselt, et masin säilitab asukoha täpsuse isegi pideva partii tootmise nõuete korral.

4. Operatiivne töövoog

TegevusfilosoofiaVertikaalne kaheteljeline liitmasinkeskendub käsitsi sekkumise vähendamisele, maksimeerides samal ajal läbilaskevõimet. PLC-juhtimine tagab tavapäraste releepõhiste süsteemidega võrreldes kõrgema automaatika taseme, pakkudes suurepärast töökindlust, mis vähendab otseselt operaatori väsimust.

Peamised töövoo omadused hõlmavad järgmist:

• Ühe seadistuse töötlemine:Suure hulga detailide puurimise, hõõrimise ja keermestamise toimingud saab lõpule viia ühe korraga.
• Mitme masina juhtimine:Intuitiivne juhtimine ja automatiseeritud juhtimine võimaldavad ühel operaatoril hallata korraga mitut masinat.
• Mugav reguleerimine:Masinal on lihtsad ja intuitiivsed reguleerimismehhanismid, mis vähendavad seadistamise aega partiide vahel.
• Reostusvastane disain:Seadmed sisaldavad funktsioone, mis minimeerivad saastumise riski, muutes selle sobivaks keskkonda, kus puhtus on muret tekitav.

See töövoo ülesehitus tähendab otse suuremat tõhusust väikese ja keskmise partii tootmiskeskkondades, kus seadistamise aeg ja operaatori kättesaadavus määravad sageli üldise tootlikkuse.

5. Rakendusala

Vertikaalne kaheteljeline liitmasin on spetsiaalselt kohandatud väikese ja keskmise partiiga ukseliitmike toodete tootmiseks ja töötlemiseks. See rakenduse fookus kasutab ära masina kahevõlli võimet puurida, riivida ja koputada ukse riistvarakomponentidele ühe kinnitustoiminguga mitmeid funktsioone.

Lisaks uksekinnitustele muudavad masina tehnilised andmed – eriti selle 32 mm maksimaalne puurimisdiameeter ja M32 keermestusvõimsus – sobivaks laiema valiku vasest ja värvilisest metallist komponentide jaoks. Masina 900 kg kaal ja 1100 × 1230 × 1980 mm jalajälg (sh lehtmetallist kate) viitavad masinale, mis on tootmiskeskkondade jaoks piisavalt mahukas, kuid samas piisavalt kompaktne piiratud põrandapinnaga töökodade jaoks.

Komponentide valik määrab veelgi masina töökindluse profiili: Sunicon servomootorid ja CNC-süsteem, Schneideri vahelduvvoolu kontaktorid, Omroni releed ning kodused kuulkruvid ja lineaarsed liugurid. See väljakujunenud kaubamärkide ja kvaliteetsete komponentide kombinatsioon aitab kaasa masina ühtlase jõudluse mainele.
