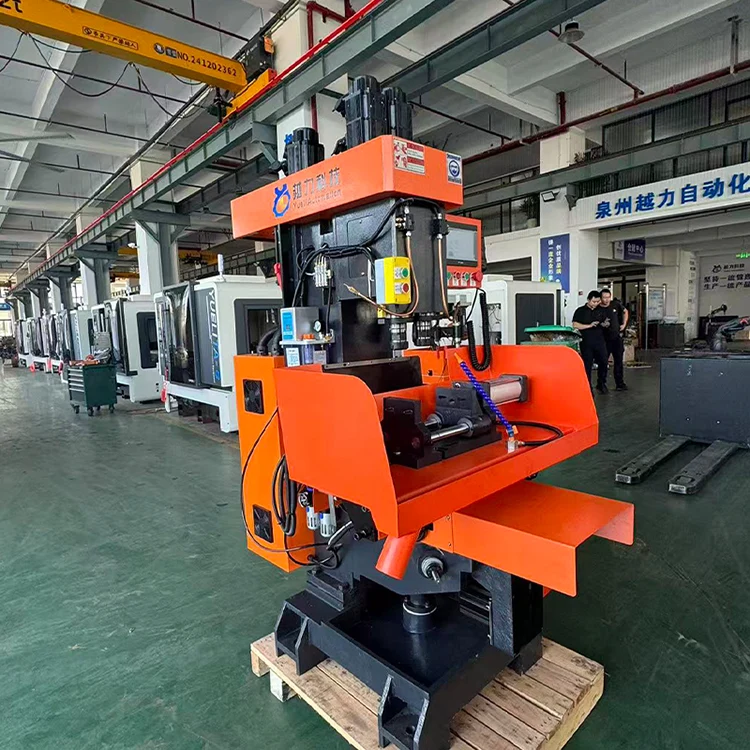

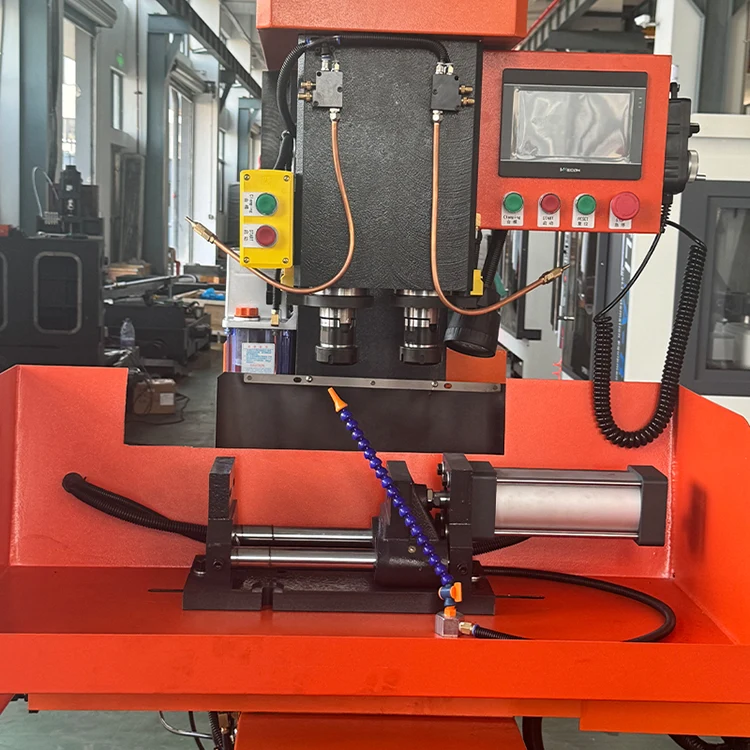

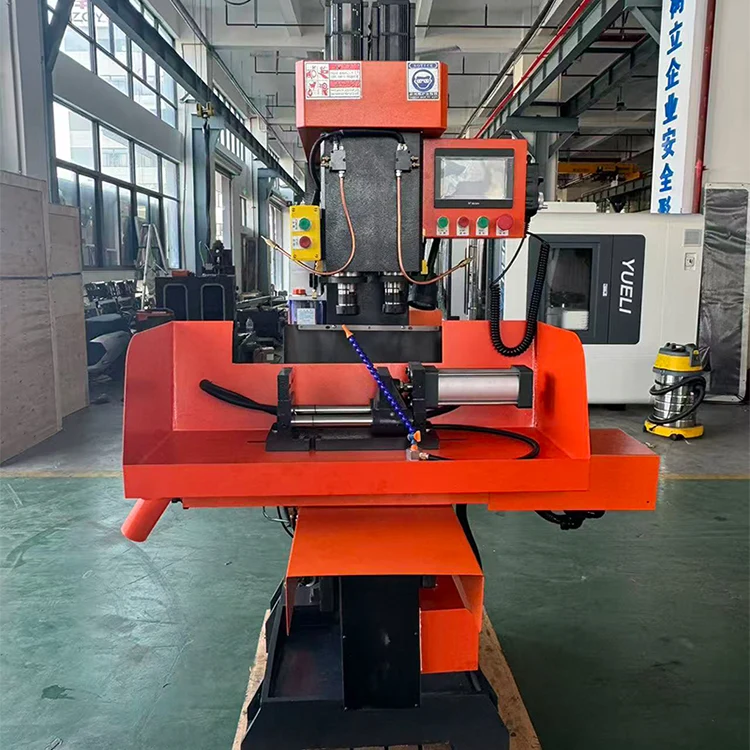

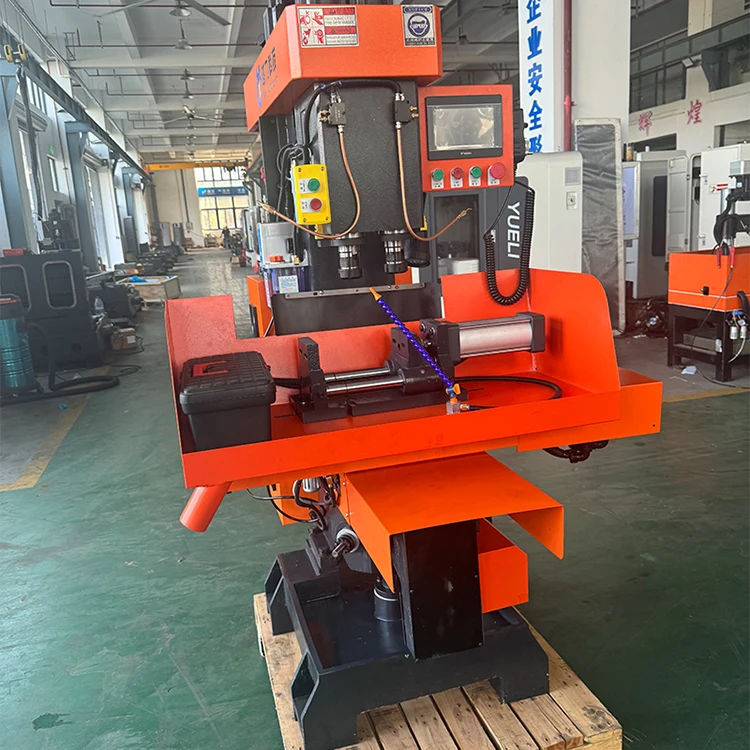

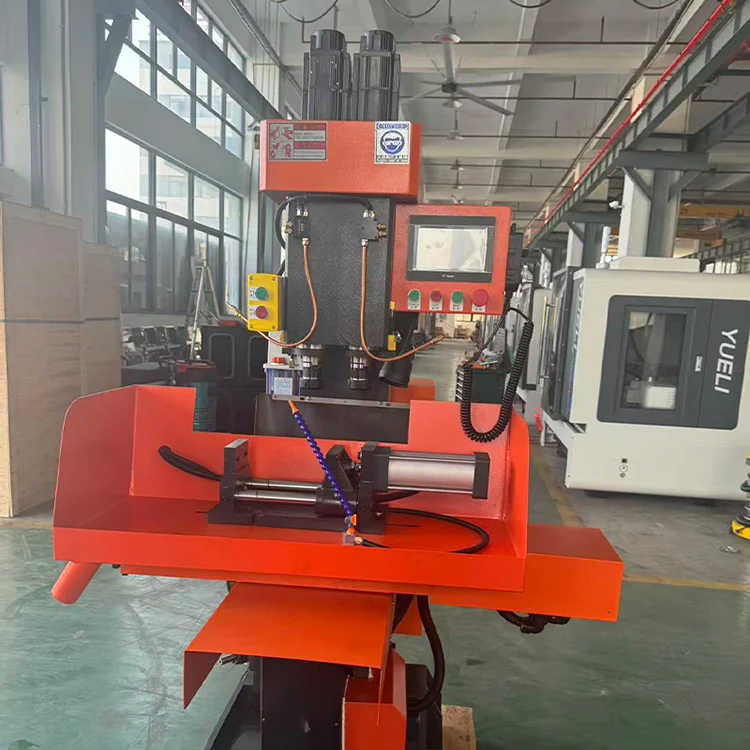

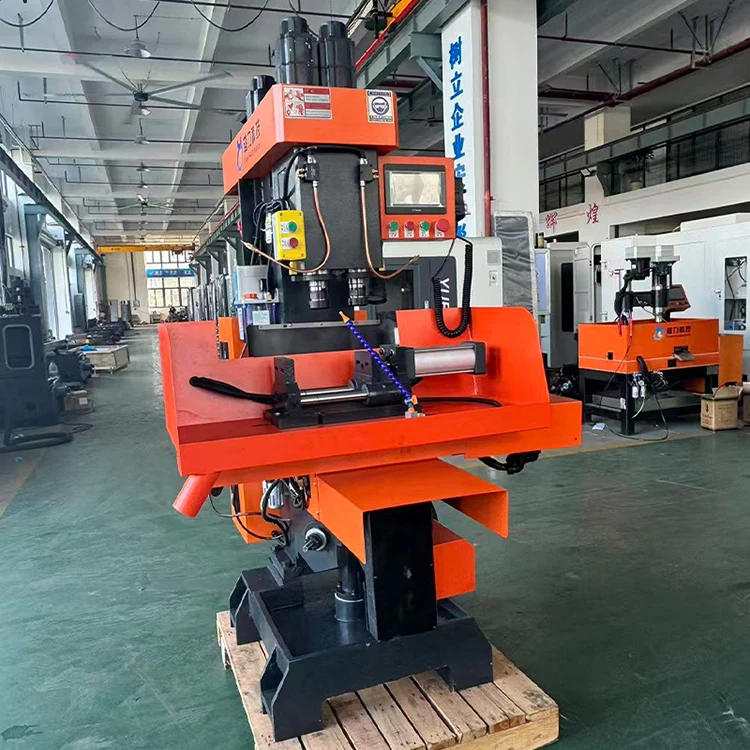

Vertikaalne kaheteljeline liitmasin

Vertical Dual-Axis Compound Machine (sisemudel ZSK4132X2B) on toodetud ettevõttes Quanzhou Yueli Automation Equipment Co., Ltd. See sobib väikese ja keskmise partii uksetarvikute tootmiseks ja töötlemiseks. Tööpingil on sile ja elegantne välimus, lihtne ja intuitiivne juhtimine ning mugav reguleerimine. Võttes kasutusele PLC-juhtimise, on sellel kõrgem automatiseerituse tase ja suurepärane töökindlus, mis vähendab operaatorite töömahukust. See võimaldab ühel operaatoril hallata mitut masinat ja toimib ideaalse suure tõhususega ja saastevastase töötlemise seadmena.

Toote tutvustus

Vertikaalne kaheteljeline liitmasin sobib väikese ja keskmise koguse ukseliitmike toodete tootmiseks ja töötlemiseks. Tööpingil on sile ja elegantne välimus, lihtne ja intuitiivne juhtimine ning mugav reguleerimine. Võttes kasutusele PLC-juhtimise, on sellel kõrgem automatiseerituse tase ja suurepärane töökindlus, mis vähendab operaatorite töömahukust. See võimaldab ühel operaatoril hallata mitut masinat ja toimib ideaalse suure tõhususega ja saastevastase töötlemise seadmena.

· Sujuv ja elegantne välimus lihtsa ja intuitiivse juhtimisega.

· PLC juhtimisega mugav reguleerimine ja kõrgem automatiseerituse tase.

· Suurepärane töökindlus väiksema töömahukusega.

· Üks operaator saab hallata mitut masinat.

Peamised tehnilised parameetrid

Vertikaalsele kaheteljelisele liitmasinale kehtivad järgmised tehnilised parameetrid.

Masina struktuur ja omadused

Vertikaalsel kaheteljelisel liitmasinal on järgmised struktuuri- ja jõudlusfunktsioonid.

· Suure hulga detailide töötlemine, puurimine, hõõritamine ja koputamine saab ühe korraga ja suure tõhususega lõpule viia.

· Kere struktuur on kompaktne ja hea jäikusega.

· Peavõll on valmistatud kvaliteetsest legeerterasest, karastatud ja kuumtöödeldud, täppislihvitud ning sellel on kõrge kulumiskindlus.

· Liugpind on ultraheliga karastatud ja sellel on libisemispinna kasutusea tagamiseks määrdeseade.

· Töölaud liigub vasakule ja paremale käivitusseadme ja puhvri positsioneerimisseadmega, millel on väike vibratsioon ja kiire liikumine.

· Käepide kasutab tõmbevarda tüüpi, mida pole kerge maha kukkuda ja millel on kõrge turvalisus.

Struktuur ja jõudlus

Vertikaalse kaheteljelise liitmasina konstruktsioon võtab vastu freespingi ja seda toetava käivitusseadme konstruktsiooniomadused, mille eelisteks on kõrge töötlemise efektiivsus, stabiilne täpsus ja lihtne tööprotseduur.

· Rihma vahetus- ja pingutusstruktuur, kiirust on lihtne muuta ja rihma pingutada.

· Peavõlli käitab sünkroonse rihma kaudu 4KW/4P mootor, millel on kõrge ülekandetõhusus ja madal müratase.

· Vasakpoolse ja parema spindli automaatne taastemehhanism hoiab spindli alati töötlemiseks valmis, säästes aega ja parandades töö efektiivsust.

· Tõstekäepidet saab tõsteplatvormi tõstmiseks hõlpsasti pöörata.

· Töölaud on varustatud puhverpositsioneerimisega, et tagada usaldusväärne positsioneerimine ja stabiilne täpsus.

· Keskmine kelk ja tõsteplatvorm on konstrueeritud lukustusmehhanismidega, et tagada töödeldava detaili stabiilne positsioneerimine, mis aitab tagada töötlemise täpsust.

· Pneumaatilist seadet kasutatakse automaatse juhtimise, hea töökindluse ning töötlemise kõrge efektiivsuse ja täpsuse tagamiseks.

Määrimissüsteem

Vertikaalne kaheteljeline segumasin kasutab nihkega automaatset määrimissüsteemi. Kehtib järgmine määrimisgraafik.

Elektrisüsteem

Vertikaalne kaheteljeline liitmasin kasutab järgmist elektrisüsteemi konfiguratsiooni.

· CNC-süsteem: Sunicon.

· Servomootor: Sunicon.

· Spindli servo: Zhima Technology.

· Vahelduvvoolu kontaktor: Schneider.

· Relee: Omron.

· Pneumaatilised kruustangid: YUELI.

Ohutuskaitse

Vertikaalne kaheteljeline liitmasin vastab standardi GB 15760-2004 üldistele tehnilistele nõuetele metallilõikuspinkide ohutuskaitse kohta ning on varustatud vajalike ohutusseadmete ja hoiatussiltidega.

· X-teljel on täielikult suletud roostevabast terasest lehtmetallist varjestus, mis blokeerib tõhusalt lõikevedelikud ja laastud.

· Z-teljel kasutatakse lehtmetalli kaitset ja teleskoopkatet, mis pikendavad tõhusalt kasutusiga.

· X- ja Z-teljed on varustatud kõvade ja pehmete piiridega, et vältida töövigadest, programmeerimisvigadest, ajami tõrgetest jne põhjustatud tõrkeid.

· Elektrikonstruktsioon vastab ülevoolu- ja lühisekaitsega elektristandardile GB5226.1.

· Elektrikilbil on täielikult suletud konstruktsioon koos aksiaalvooluventilaatoritega soojuse hajutamiseks.

· NC-süsteemil on sisseehitatud aku; kui süsteemi toide kaob, ei lähe salvestatud töötlusprogrammid kaotsi.

· Alarmi funktsioon ja hädaseiskamisnupp, et vältida mitmesuguste äkiliste rikete põhjustatud kahjustusi.

Standardtarvikud ja dokumendid

Vertikaalse kaheteljelise liitmasinaga on kaasas järgmised tarvikud ja dokumendid.

Kaasas olevad tööriistad:

· Kahe otsaga mutrivõti 17-19, 12-14, 8-10, 22-24 (igaüks 1)

· Läheduslüliti (2 tükki)

· Collet Φ20 (2 tükki)

· Kuuskantvõti 1,5–10 (1 komplekt)

Korduma kippuvad küsimused

Millist CNC-süsteemi kasutatakse selles vertikaalses kaheteljelises liitmasinas?

Masin kasutab Sunicon CNC süsteemi.

Mis on spindli koonus ja maksimaalne puurimisvõimsus?

Spindli koonus on NT30. Maksimaalne puurimise läbimõõt on vasest osade puhul 32 mm ja maksimaalne keerme läbimõõt on M32.

Millised on X, Y ja Z1/Z2 telje liikumised?

X-telje käik on 320 mm, Y-telje käik on 120 mm ja Z1/Z2-telje käik on 110 mm.

Mis on spindli pöörlemiskiirus ja masina kaal?

Spindli kiirus on reguleeritava kiirusega vahemikus 10 kuni 3000 p/min. Masina kaal on 900 kg.

Mis on koguvõimsuse vajadus?

Toiteallika koguvõimsus on 7KW.
