CNC kaldus vooditreipink servotorni ja hüdraulilise sabatoega

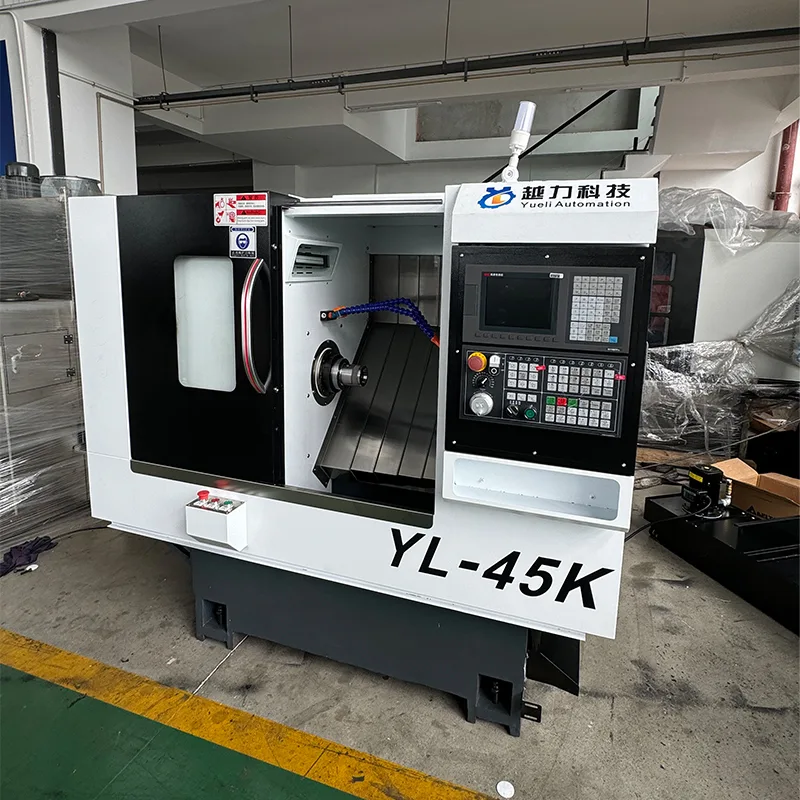

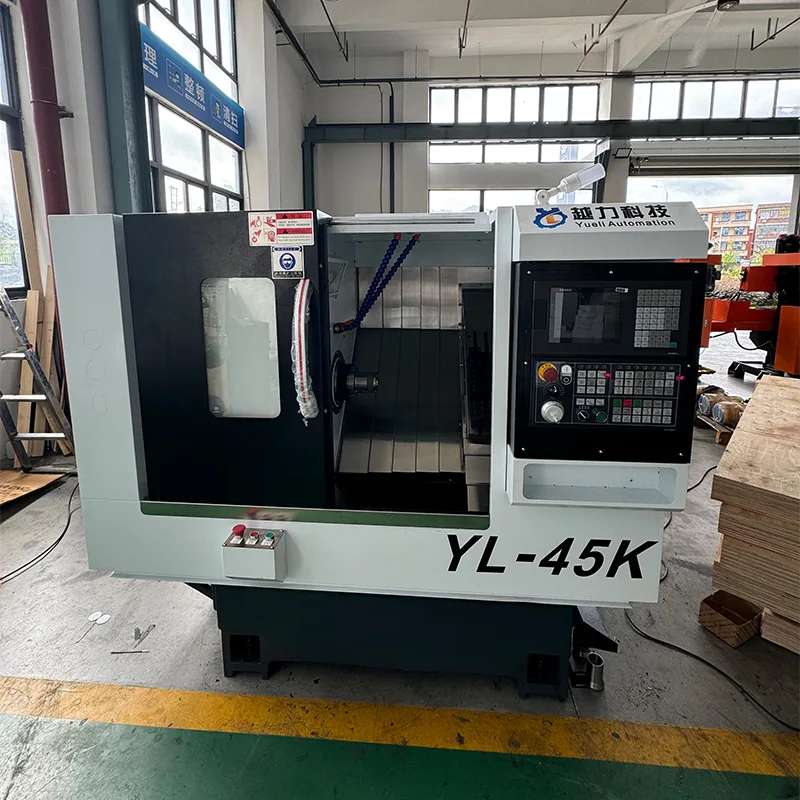

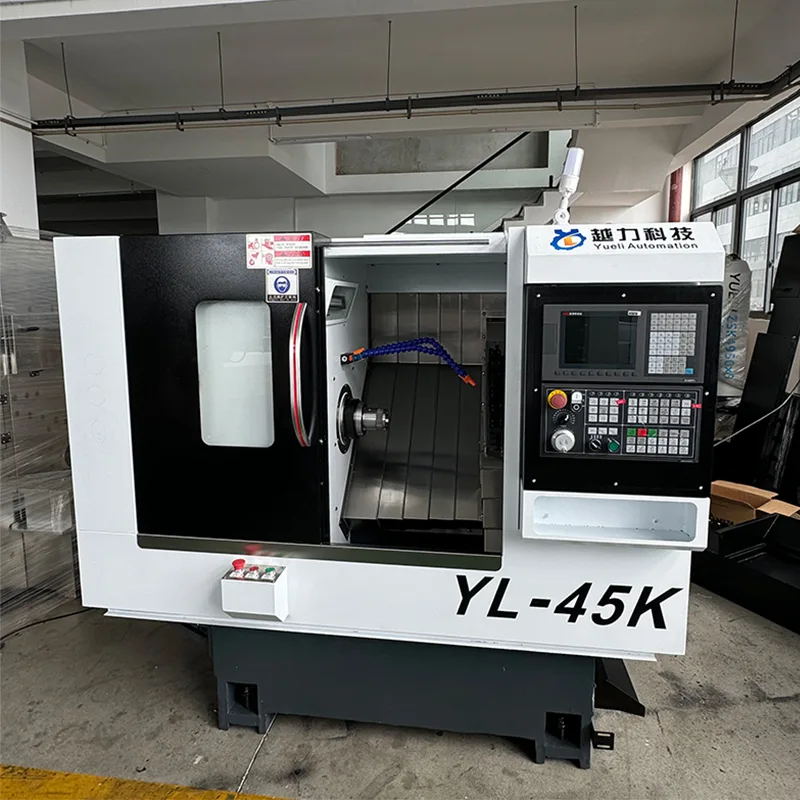

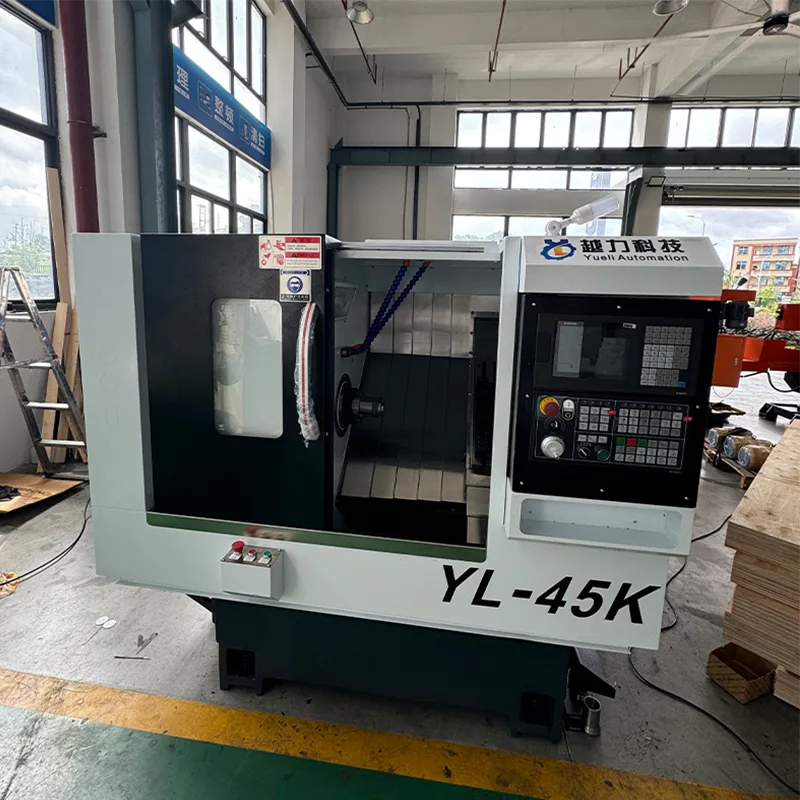

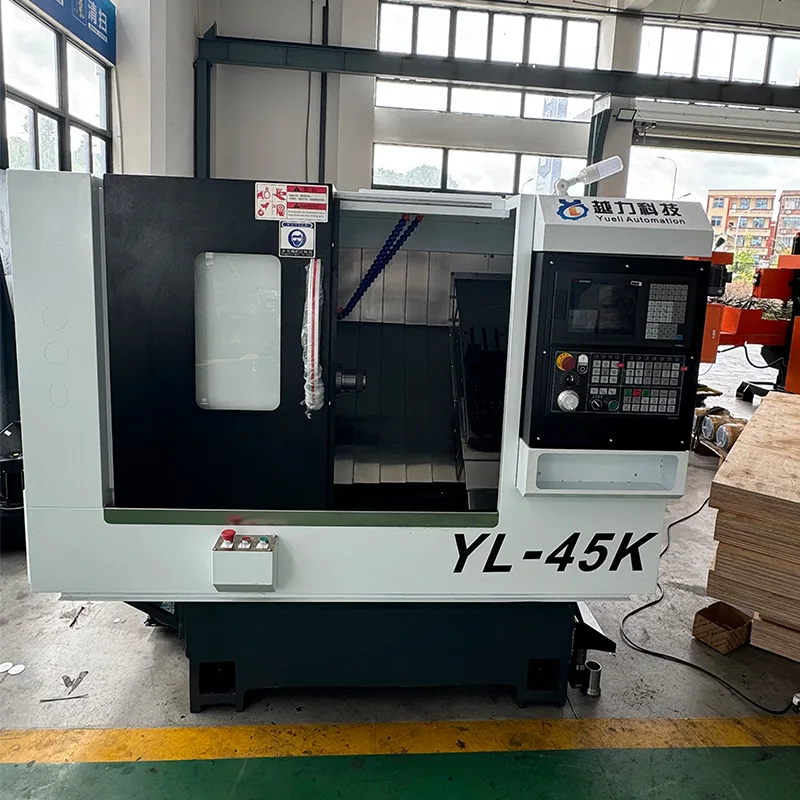

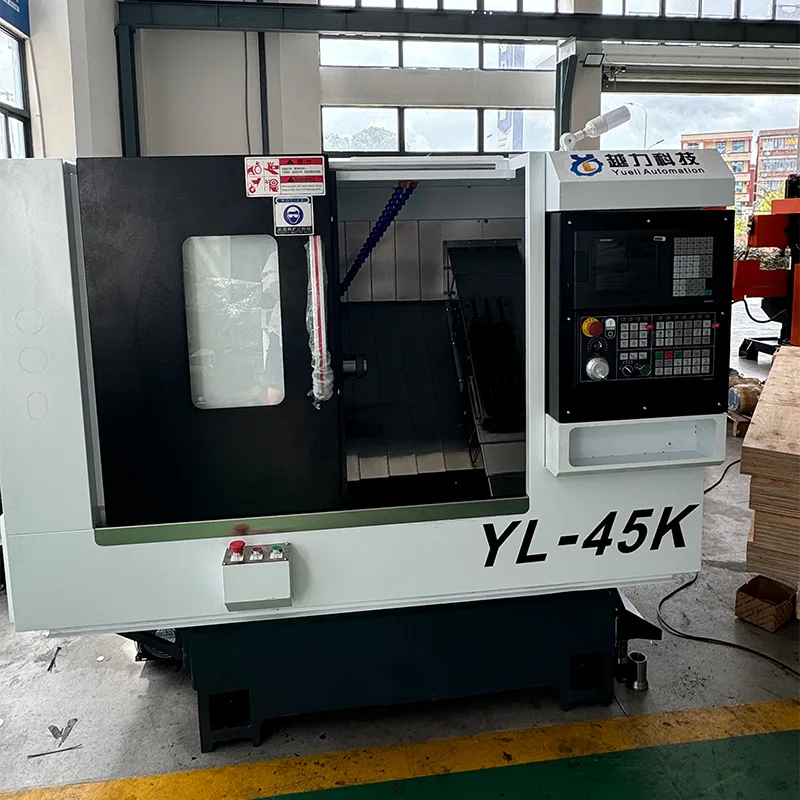

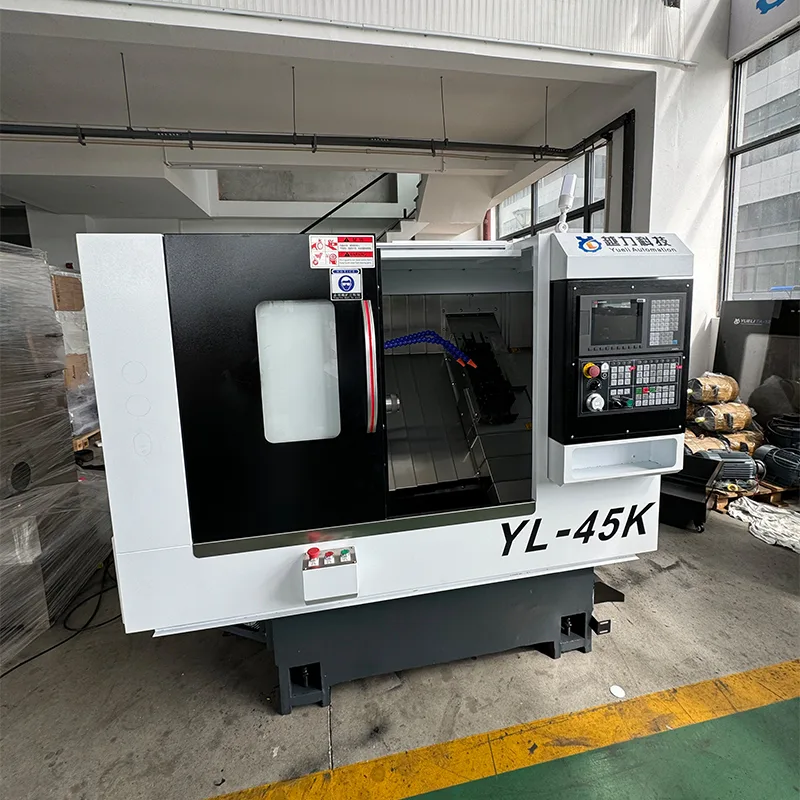

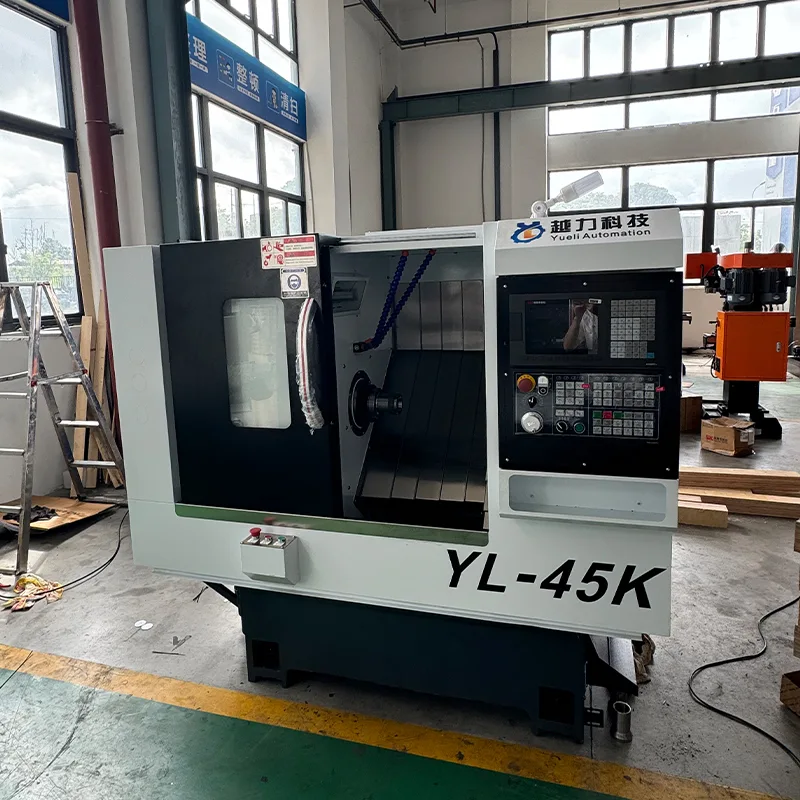

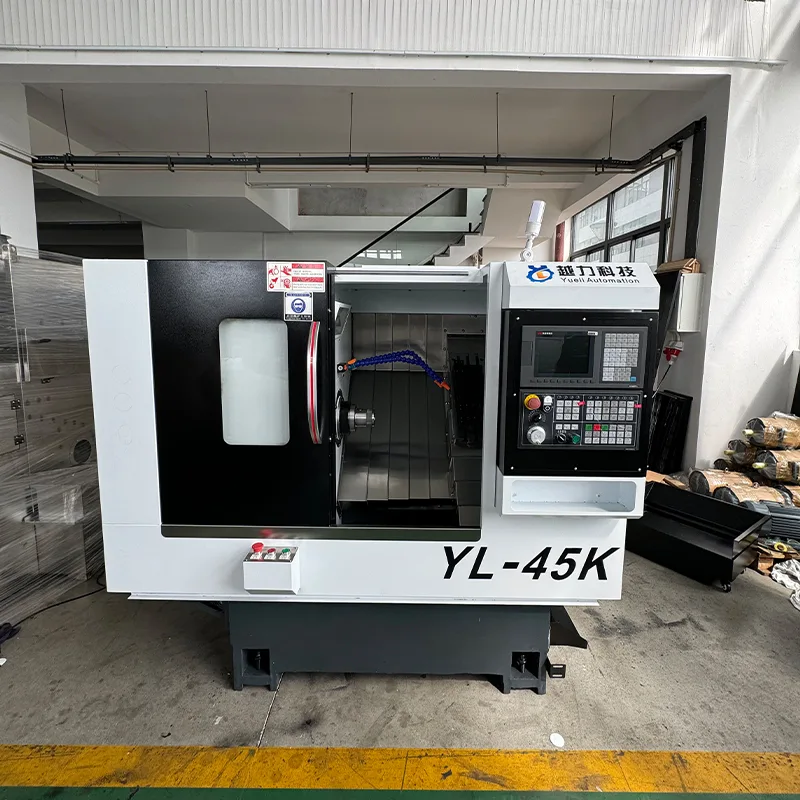

Servotorni ja hüdraulilise sabatoega CNC-kaldtreipink (mudel YL-46K) on Quanzhou Yueli Automation Equipment Co., Ltd. toodetud täppistreipink. 30-kraadise kaldpinnaga konstruktsioon tagab jäikuse ja tõhusa laastu eemaldamise raskete lõikeoperatsioonide ajal. Varustatud FANUC Oi-TF PLUS (5) CNC-süsteemi ja Jaapani THK 32 mm täppiskuulkruvide ja 30 mm lineaarsete rullikutega, tagab masin ühtlase täpsuse ja pikaajalise stabiilsuse. 7,5 kW võimsusega Huahongi spindlimootor pakub kiiruste vahemikku 0 kuni 5000 p/min. MT4 koonuse ja 500 mm käiguga hüdrauliline tagavarras toetab tooriku stabiilset hoidmist, samas kui 63 servotorn võimaldab automaatset tööriistavahetust, et parandada tootmise efektiivsust.

Põhifunktsioonid

Servotorni ja hüdraulilise tagatoega CNC kaldus vooditreipink pakub järgmisi põhifunktsioone.

· Kaldus aluskonstruktsioon: 30-kraadine kaldus alus suurendab jäikust ja tõhusat laastu voolu töötlemise ajal.

· Kõrge täpsusega spindel: kassett-tüüpi täppisspindli koost Jaapani NSK laagritega. Spindli mudel A2-5 170mm läbimõõduga.

· Premium juhikud: Jaapani THK 30 mm täppisjoonelised rulljuhikud. X-telg 4 standardplokiga, Z-telg 4 pikendatud plokiga.

· Täppiskuulkruvid: Jaapani THK 32 mm kuulkruvid 10 mm sammuga nii X- kui ka Z-telje jaoks.

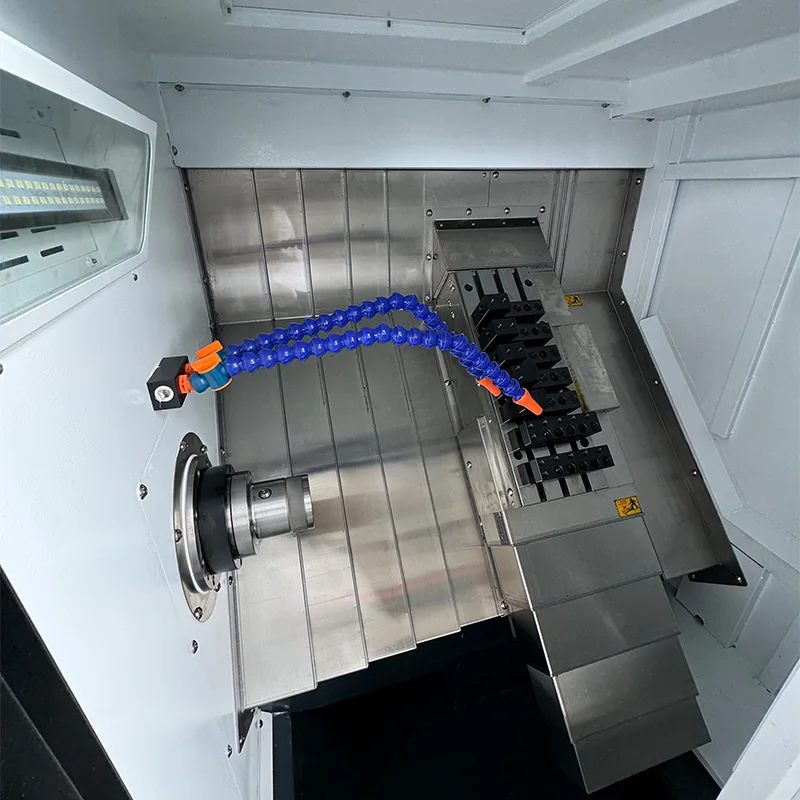

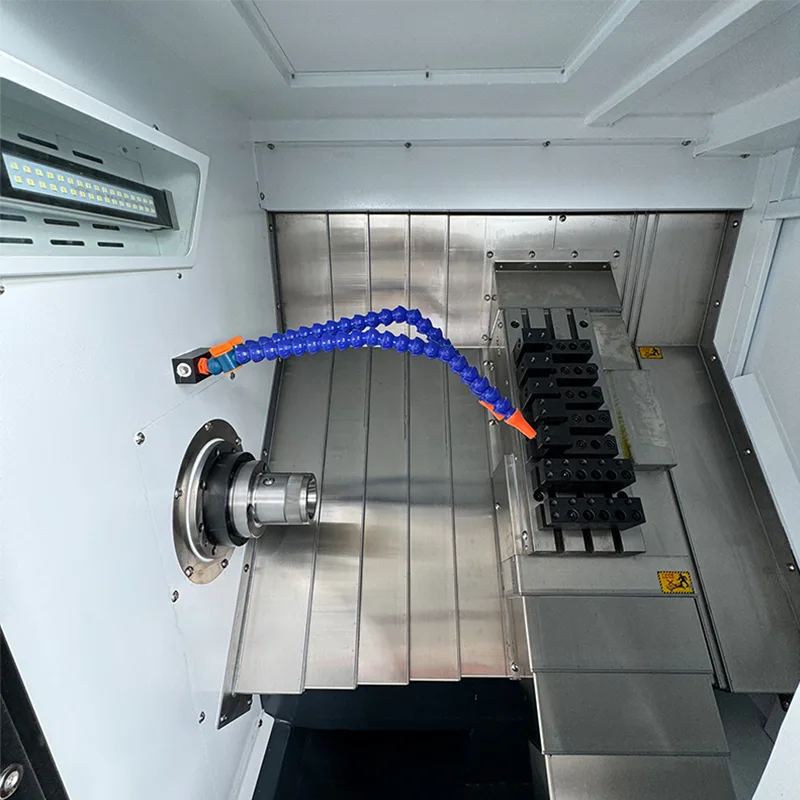

· Servotorn: 63 servotorn kiireks ja täpseks tööriistade indekseerimiseks.

· Hüdrauliline sabavarras: hüdraulilise jõuajamiga lineaarne juhik. Sabavarda käigupikkus 500 mm koos MT4 koonusega.

· Mootori ajamisüsteem: rihmülekandega põhispindli mootor, otseülekandega servomootorid X ja Z.

Tehnilised andmed

Järgmises tabelis on loetletud servorevoldi ja hüdraulilise sabatoega CNC kaldus vooditreipingi täielikud tehnilised parameetrid.

Masina konfiguratsioon

Servotorni ja hüdraulilise sabatoega CNC kaldvoodi treipink on valmistatud järgmistest peamistest komponentidest ja kaubamärkidest.

· CNC-süsteem: FANUC Oi-TF PLUS (5) FANUC X/Z servomootorite ja ajamiga.

· Spindli mootor: Huahong 7,5 kW.

· Kuulkruvid: Jaapani THK 32mm täppiskuulkruvid.

· Lineaarsed rulljuhikud: Jaapani THK 30 mm täppisrullijuhikud.

· Spindli koost: Jaapani NSK laagritega kasseti täppistüüp.

· Hüdrauliline pöörlev silinder: Taiwan.

· Hüdraulikajaam: Taiwan.

· Toitepea: 3-jaamaline, 11,4N.

· Jahutusvedeliku pump: 750W.

Standardtarvikud

Iga servotorni ja hüdraulilise sabatoega CNC kaldvoodriga treipingil on järgmised tarvikud.

· Vedrutang kinnitusmaterjali jaoks – 1 tk kaasas.

· Treiriistade hoidikud – 3 tk.

· Puurimistööriistade hoidikud – 2 tk.

· Puurimisriistalatid – ER20A pikenduslatt, 2 tk.

· Kuuskantvõtmete komplekt – 1 komplekt.

Rakendused ja eelised

Servotorni ja hüdraulilise sabatoega CNC kaldus vooditreipink sobib paljudeks treimisrakendusteks.

· Töötlemisvõime: maksimaalne treimise läbimõõt 375 mm, maksimaalne töötluspikkus koos padruniga 380 mm. Käsitseb mitmesuguseid materjale, sealhulgas terast, roostevaba terast ja värvilisi metalle.

· Tootmise efektiivsus: 63 servotorn võimaldab kiiret tööriistade indekseerimist, lühendades seadistusaega ja suurendades partii tootmise läbilaskevõimet.

· Täpsus ja stabiilsus: Jaapani THK juhikud ja kuulkruvid koos FANUC CNC juhtimisega tagavad ühtlase täpsuse ja korratavuse.

· Töödeldava detaili tugi: 500 mm käigupikkusega ja MT4 koonusega hüdrauliline tagaosa tagab pikemate toorikute kindla kinnituse.

· Jäik konstruktsioon: 30-kraadine kaldus alus koos tugevate rulljuhikutega toetab stabiilseid raskeid lõikeoperatsioone.

Tootmine ja kvaliteedi tagamine

Servotorni ja hüdraulilise sabatoega CNC kaldus vooditreipink on valmistatud rangete kvaliteedikontrolli standardite alusel.

· Kõik põhikomponendid on pärit tuntud kaubamärkidelt, sealhulgas FANUC, Japan THK, Japan NSK ja Huahong.

· Kuulkruvide, lineaarsete juhikute ja spindlisõlmede täpsed montaažiprotsessid.

· Range ülevaatus ja testimine enne tarnimist, et tagada masina täpsus ja töökindlus.

· Toetab enam kui kümneaastane tootmiskogemus ja professionaalne tehniline tugi.

Korduma kippuvad küsimused

Millist CNC-süsteemi sellel kaldus voodiga treipingil kasutatakse?

Masin kasutab FANUC Oi-TF PLUS (5) CNC-süsteemi koos FANUCi servomootorite ja X- ja Z-telgede ajamiga.

Millised on selle CNC-treipingi teljekäigud?

X-telje käik on 200 mm ja Z-telje käik on 460 mm.

Mis on spindli kiirus ja mootori võimsus?

Spindli kiirus on vahemikus 0 kuni 5000 p / min, toiteallikaks on 7,5 kW Huahongi spindli mootor.

Mis tüüpi juhtradu ja kuulkruvisid kasutatakse?

Masin kasutab Jaapani THK 32 mm täppiskuulkruvisid ja 30 mm täpsusega lineaarseid rulljuhikuid.

Mis on masina kaal ja üldmõõtmed?

Masina mõõtmed on 1875 × 1021 × 1263 mm ja kaal umbes 1,8 tonni.
