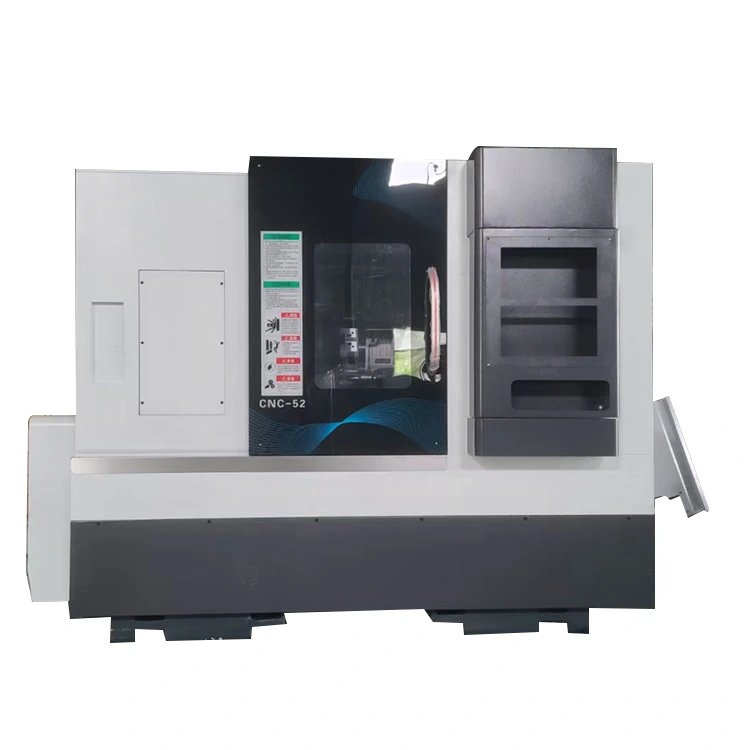

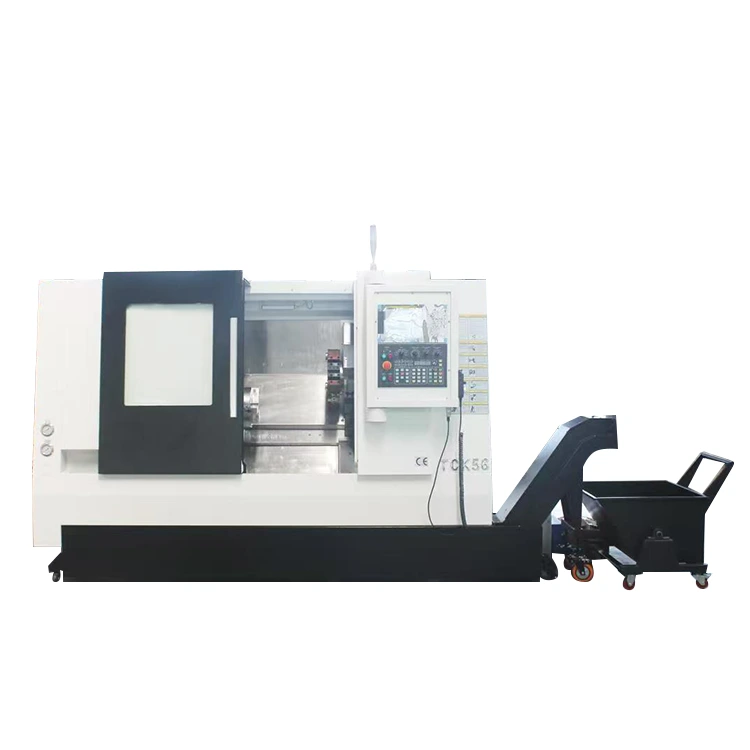

CNC treifreesi keskus koos sabatoega

EI.

Nimi

Üksus

Spec

Märkus

1

Slaidi lauaplaadi mõõtmed

mm

450*340

2

Z-telje maksimaalne käik

mm

600

3

X-telje maksimaalne käik

mm

300

4

Maksimaalne pöörde läbimõõt

mm

650

5

Kaugus spindlist libiseva lauaplaadini

mm

170

6

Kaugus spindli keskpunktist maapinnani

mm

1100

7

MAX töötlemise pikkus

mm

475

Näiteks NF80-170-BMT55-12T jõutorn

8

MAX pöörde läbimõõt

mm

500

9

Spindli moodul (spindli läbimõõt)

mm

A2-6 (200)

10

Spindli kiirus

RPM

0-4000

11

X、Z kuulkruvi spetsifikatsioonid

32*10/40*10

Jaapani THK kuulkruvi, klass C3

12

X-telje lineaarne juhtsiin

Taiwan HIWIN rull clss p, suurus 35

4 Liugurid-standard tüüpi

13

Z-telje lineaarne juhtsiin

Taiwan HIWIN rull clss p suurus 35

4 liugurit - pikendatud pikkusega liugurid

14

Peamise XZ-mootori ühendusmeetod

Hammasrihm/Otseajam/Otseajam

15

X.Z. Sabavarda mootori äärik / tihvt

mm

130/110

16

Masina suurus

mm

2415*1257*1270

17

Masina netokaal

KG

3800 kg

Sisemise ja välise kaitsega

18

Tööriista paigaldamise meetod

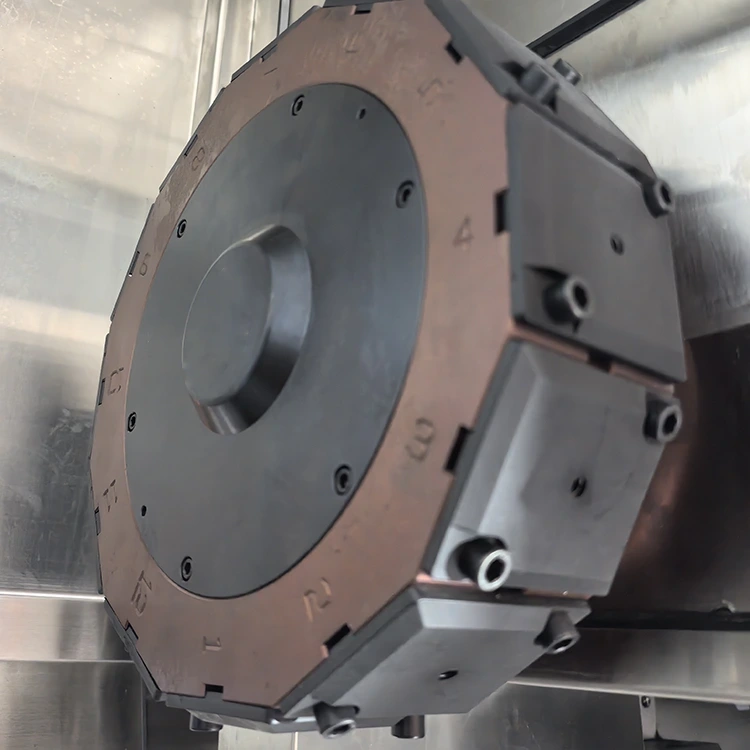

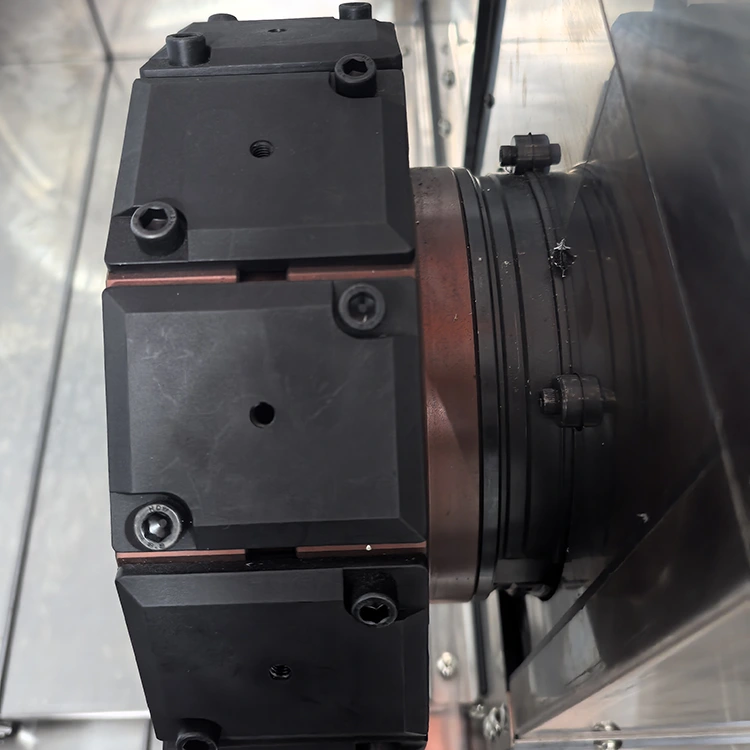

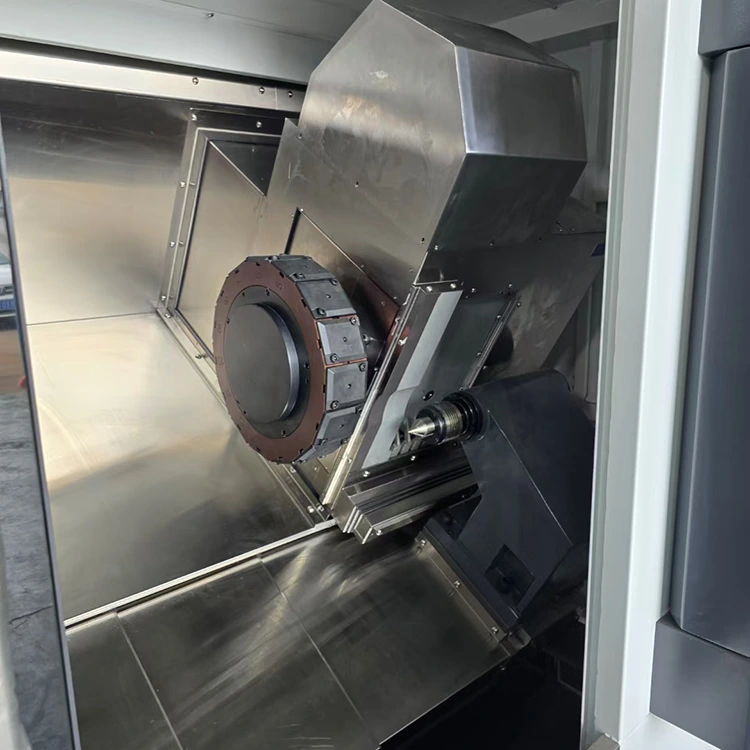

170-BMT55 jõutorn

19

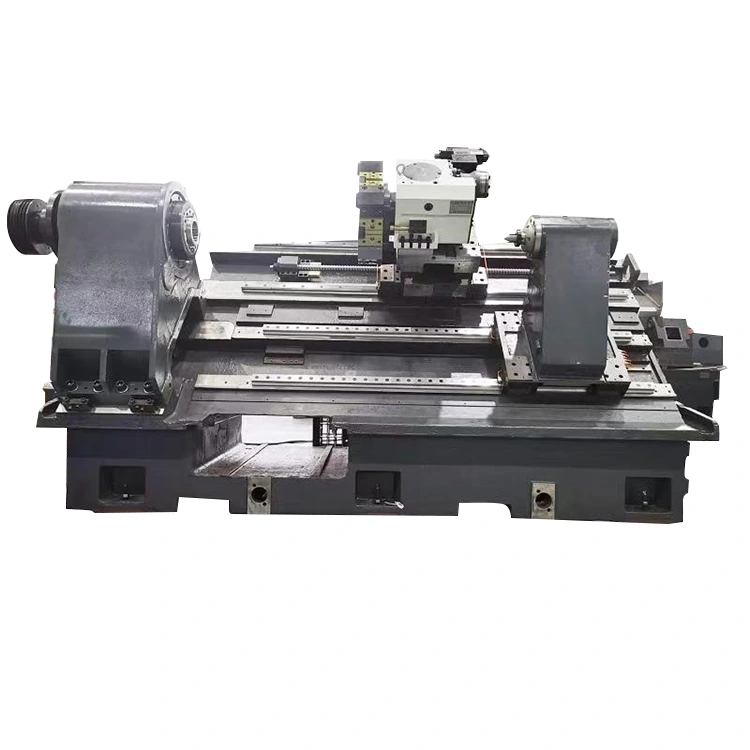

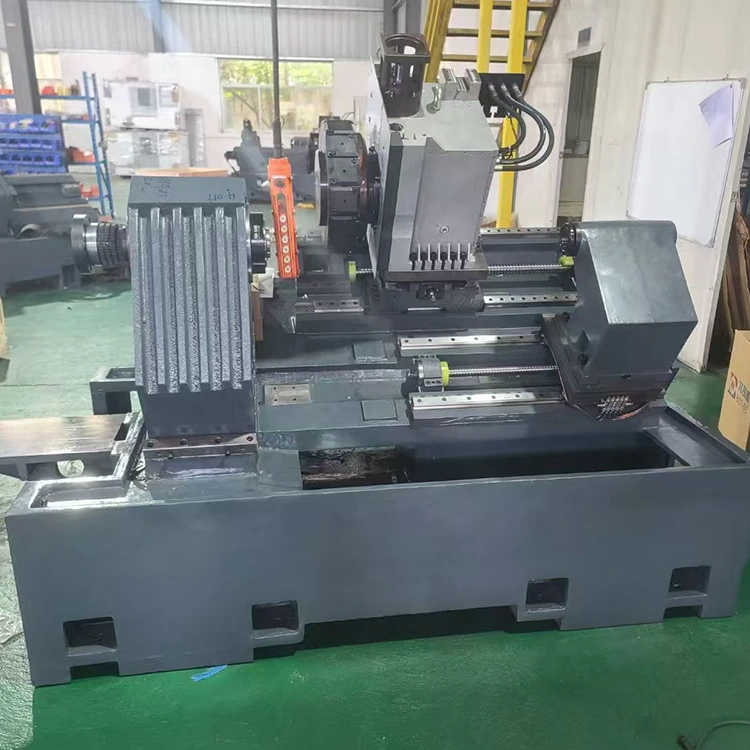

Masina aluse tüüp ja kalle

30-kraadise kaldega voodi

20

Tailstock

Lineaarne juhik sabatugi

21

Tailstock edasiliikumise meetod

Hüdrauliline tõukejõud ja servoajam

Standardvarustuses hüdrauliline sabavarraste keskus

22

Sabavarda maksimaalne käik

600

23

Sabaosa minimaalne projektsiooni pikkus

30 mm

24

Tailstock center mudel

MT5
