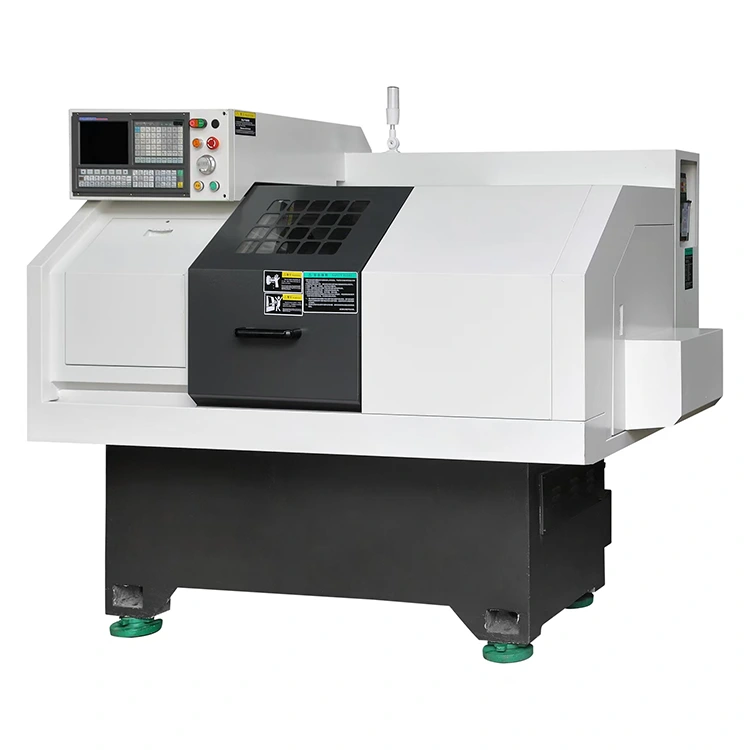

Trussi integreeritud masin

Klient

Reza

Tsitaat nr.

YL2025091101

Võtke ühendust

Reza

Hinnapakkumise kuupäev

2025-9-11

CC.

Pakkumise kehtivus

30 päeva

Tel

Tarneaeg

20 päeva pärast sissemakse saamist

Hind

0640 (kaasa arvatud kärbselõikuri jõupea ja kandiline tööriistatorn)

RMB42000SET

Makse

T/T.30% tagatisraha, 70% makse enne kohaletoimetamist.

Garantii

Üks aasta.

Foto

 Nimi

 Spec

Töötlemisvõime

Maksimaalne pöörde läbimõõt voodi kohal (mm)

280

Maksimaalne pöörde läbimõõt kelgu kohal (Φ/mm)

f160

Maksimaalne pöördepikkus (Φ/mm)

280

Maksimaalne pöörde läbimõõt (Φ/mm)

280

Maksimaalne läbiva augu läbimõõt vardavaru jaoks (Φ/mm)

42

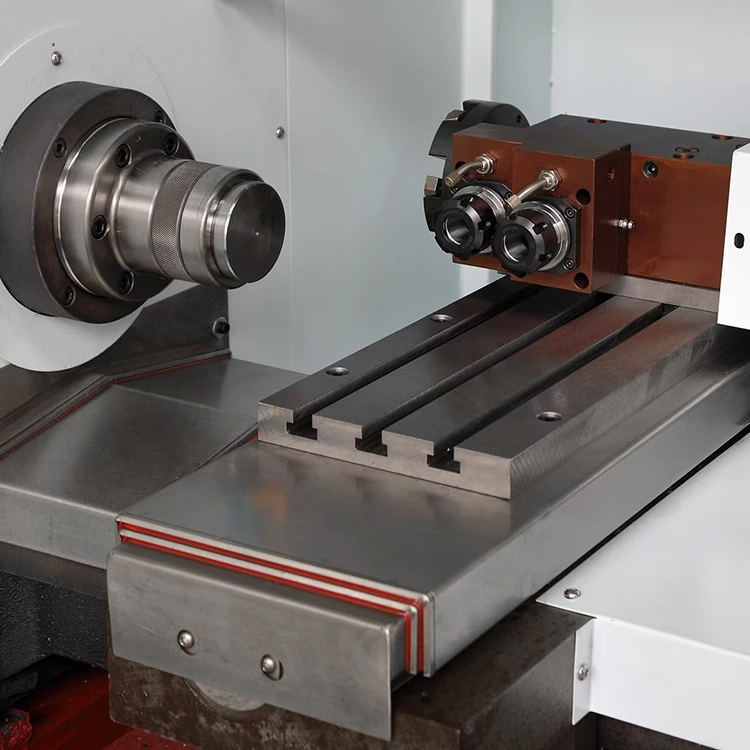

Spindel

Spindli nina tüüp (GB 5900.1)

A2-5

 Spindli vooderdise augu koonus

21°

GB21°

Spindli läbiva ava läbimõõt (Φ/mm)

49

 Spindli veotiisli läbiva ava läbimõõt

41.5

Spindli veotiisli keere

M48 × 1,5

Spindli pöörlemissageduse vahemik (r/min)

0-3000 (4000)

Standardkonfiguratsioon: 0-3000 (valikuline: 4000)

 Spindli käiguvahetusrežiim

32

Sõltumatu spindel: 3 ees, 2 taga

Põhimootori võimsus (pidev nimivõimsus) (kW)

4

Põhimootori võimsus (maksimaalne hetkeväärtus) (kW)

4

X-telje kiirkäigu kiirus (m/min)

15

Z-telje kiirkäigukiirus (m/min)

15

X-telje servomootori pöördemoment (N·m)

110/6,4

Z-telje servomootori pöördemoment (N·m)

110/6,4

X-telje käik (mm)

640

Z-telje käik (mm)

280

X-telje ja Z-telje mootori ühendamise meetod

 Otsene sidumine

Z-telje juhttee

Z-30-640

Z-telje kuulkruvi 30-640 Ruudukujuline

X-pärast.

X-30-540

X-telje kuulkruvi 30-540 ruudu tüüp

 Juhendi tüüp

(30FZS)

Lineaarne juhttee (30FZS)

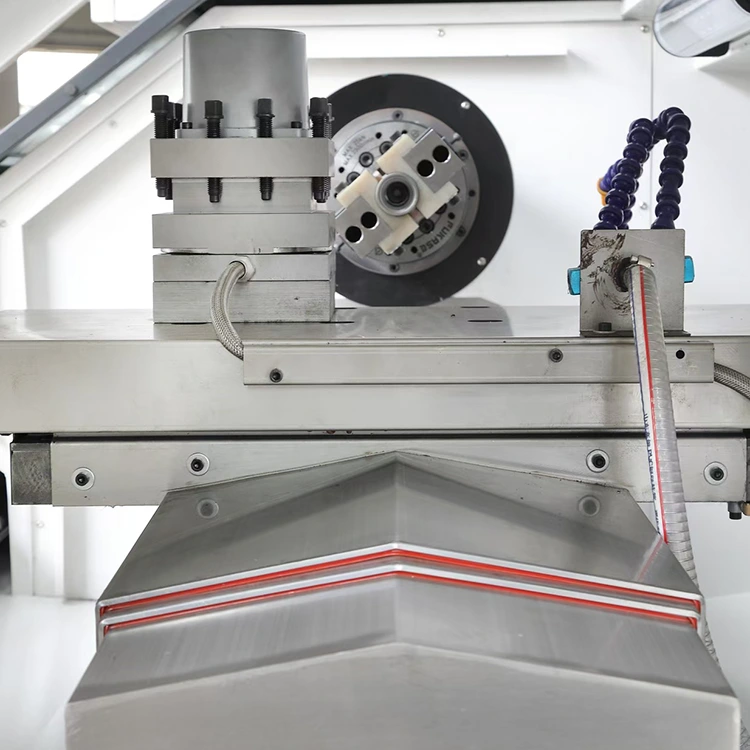

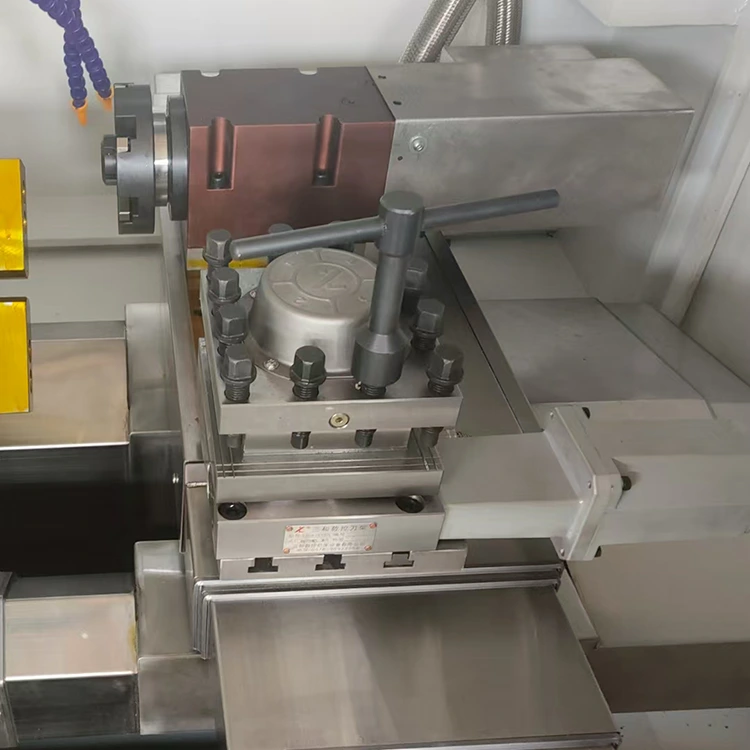

Tööriista torn

 Tööriistatorni tüüp

6125

 Tööriistajaamade arv

(MM)

Tööriista suurus (mm)

20*20

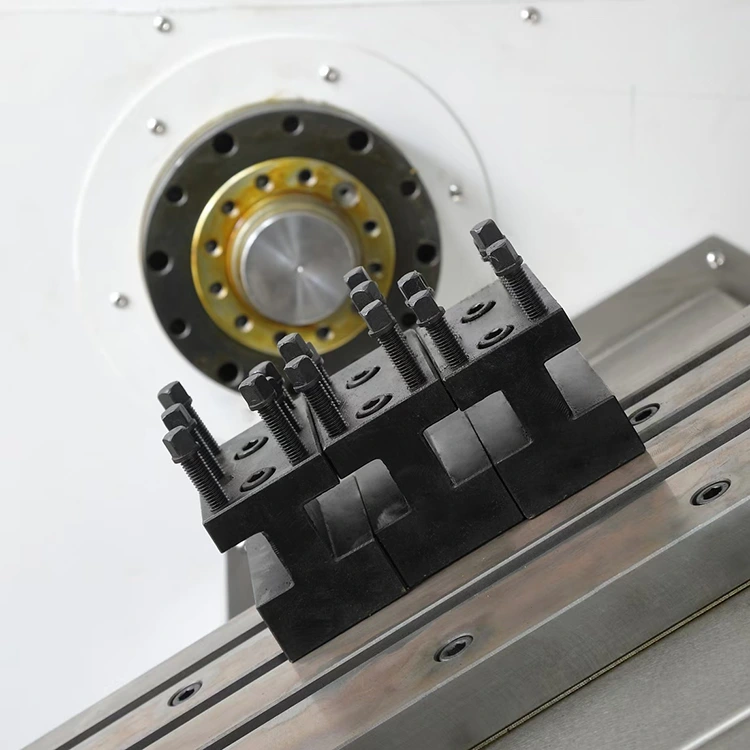

Fikseeritud tööriistapost (20 × 20)

Sõrestik

X-telje standardkäik

2400 mm

X-telje maksimaalne kiirus

1,5 mm/s

Y-telje standardkäik

650 mm

Y-telje maksimaalne kiirus

1m/s

Z-telje standardkäik

1000 mm

Z-telje maksimaalne kiirus

1,5 m/s

 Kandiku kõrgus maapinnast

1100 mm

 Salve suurus

550*350mm

 Salvede arv

2

2 pilti

 Sõrestiku materjal

terasest

 Haarde ots

，

Pneumaatiline kinnitus  pneumaatiline pöörlemine

 Edastamise režiim

Lineaarne juhttee kaldreelinguraamiga

 Sisendpinge

220V

 Sisendõhu rõhk

0,5-0,8 pa

Toiteallikas

 Kogu nimivõimsus

9 kW

 Kogu nimivool

20A

Spec

 Masina kaal

900 kg

Masina suurus (P × L × K)

1650 × 1250 × 1600 mm

muud

 Kinnitusmeetod

Padruni läbimõõt (valikuline)

 Veepumba võimsus

380V/90w

Kuulkruvi mudel (X-telg)

2508

Kuulkruvi mudel (z-telg)

3208

Laastude konveieri tüüp (valikuline ost)

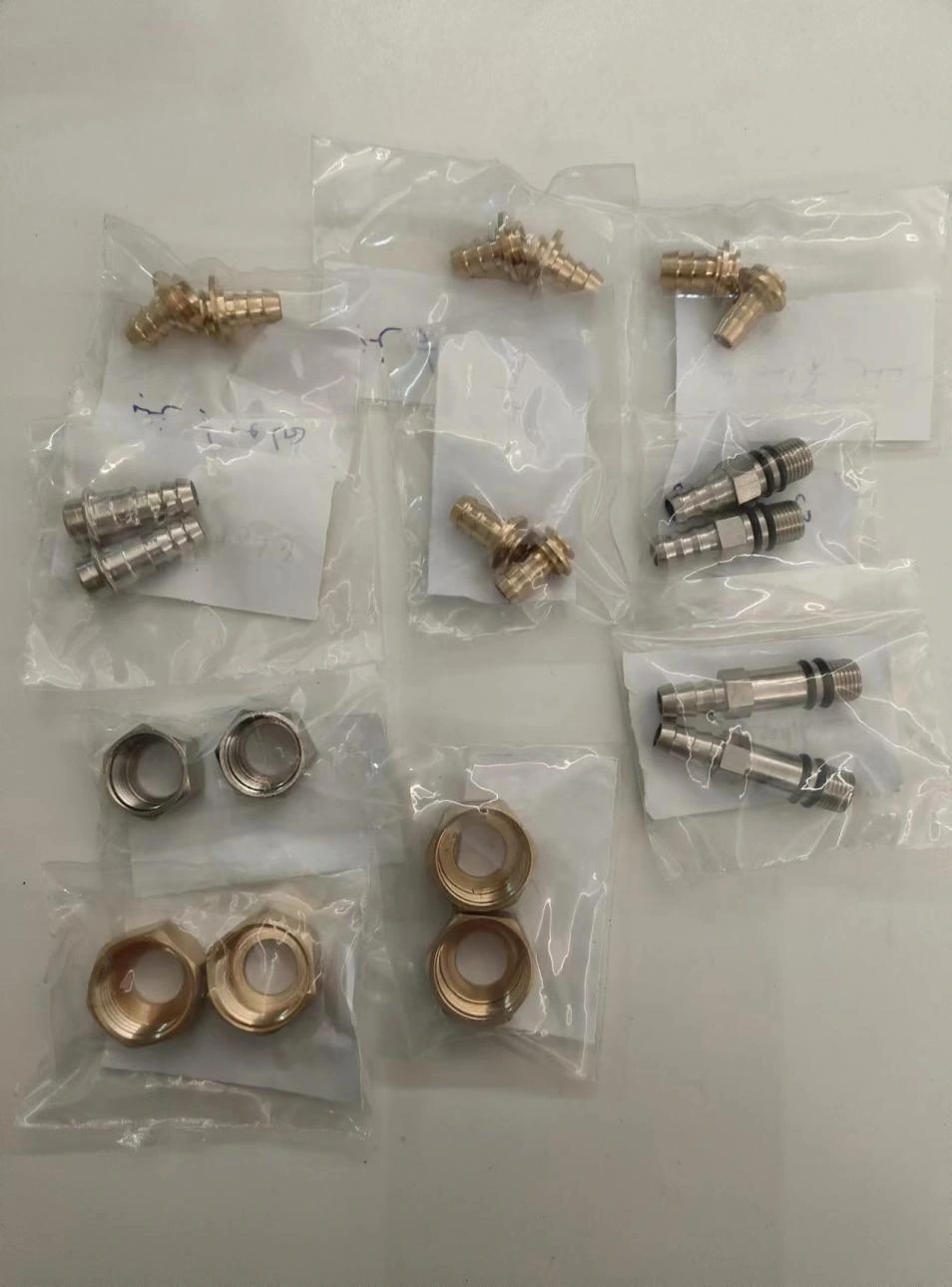

Töötlemisväli

 Autode mootorrataste osad ja riistvaratarvikud
