Kaldus voodiga CNC treipink koos servo torni ja sabatoega

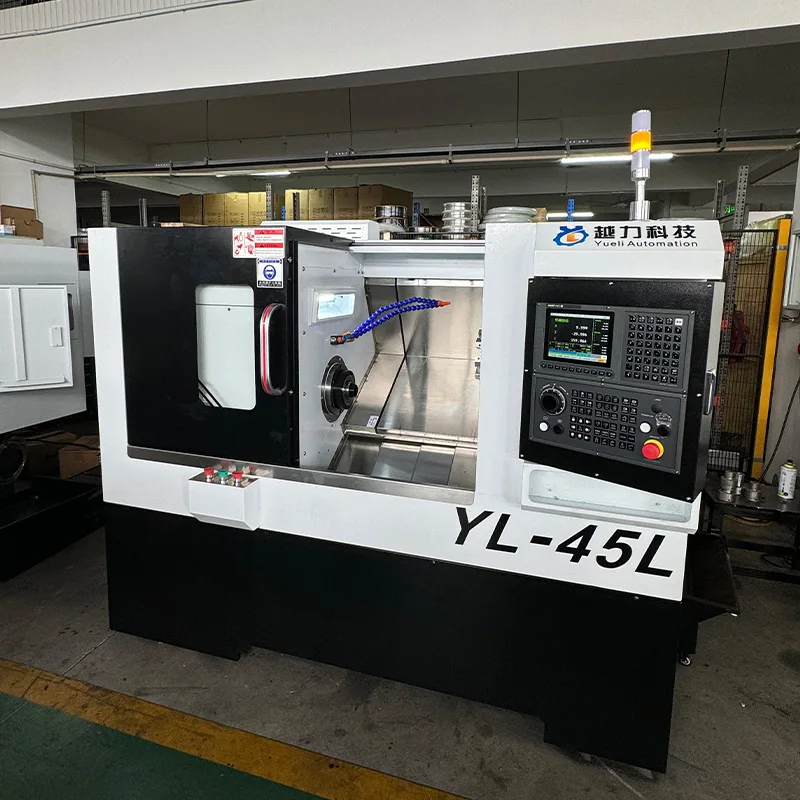

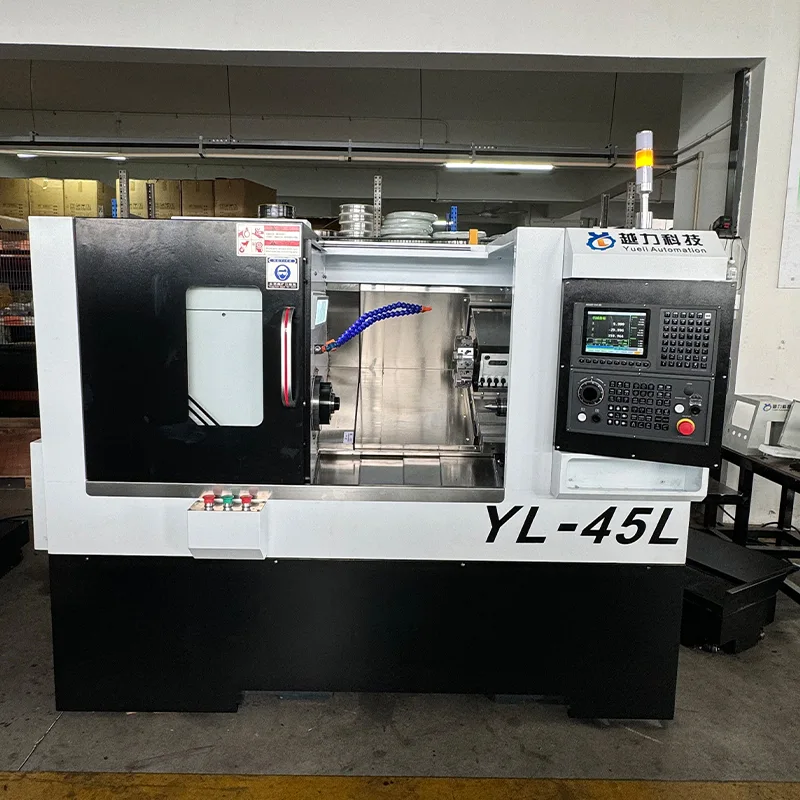

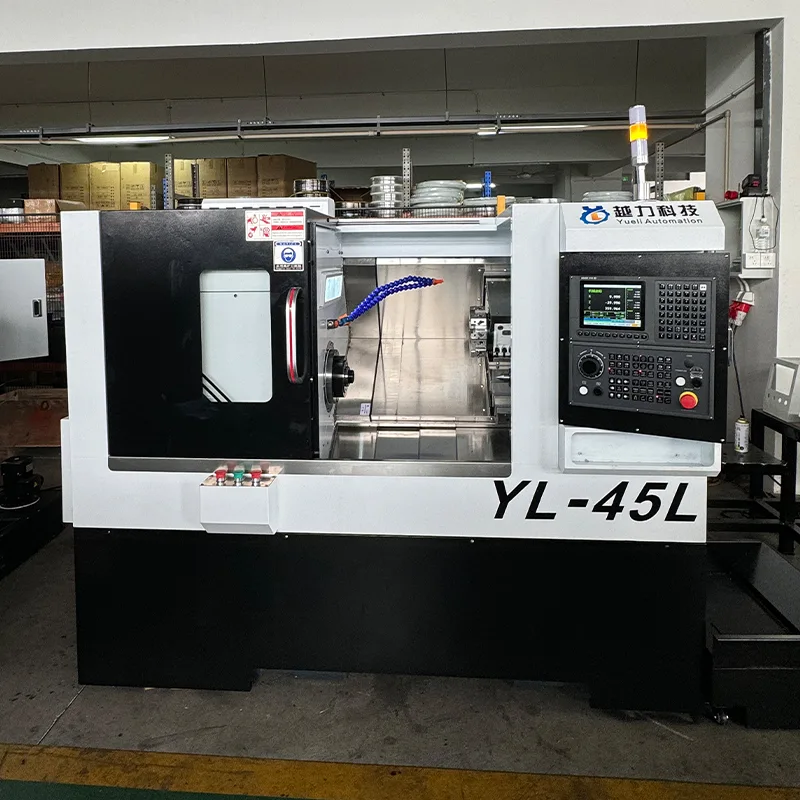

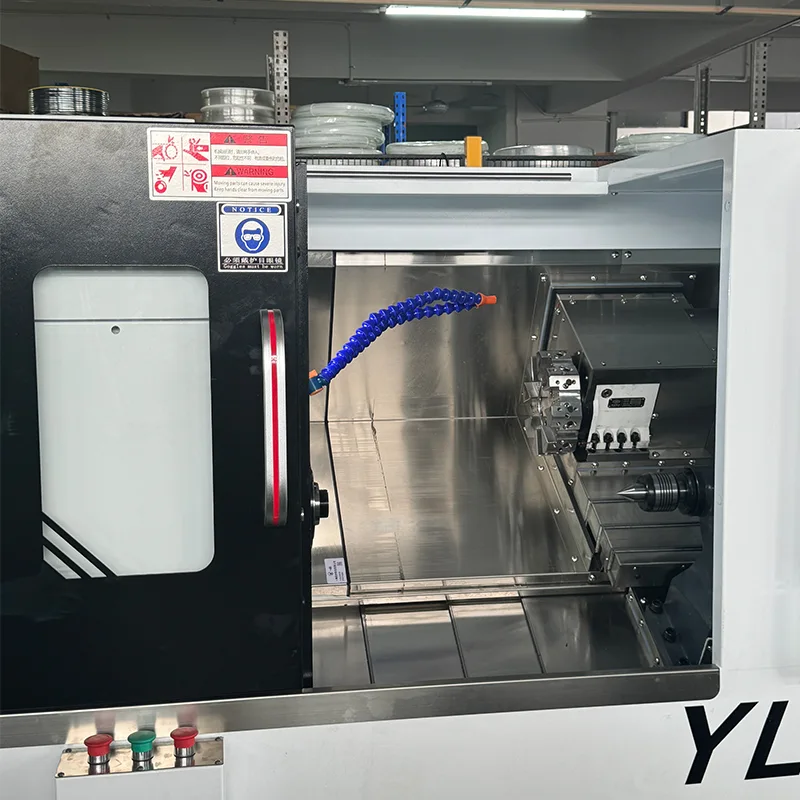

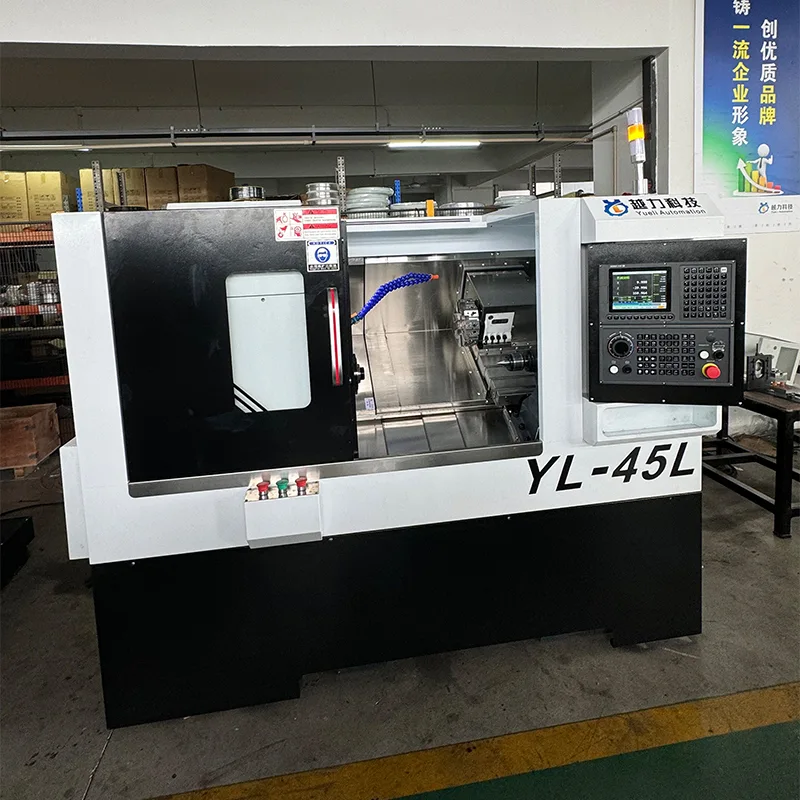

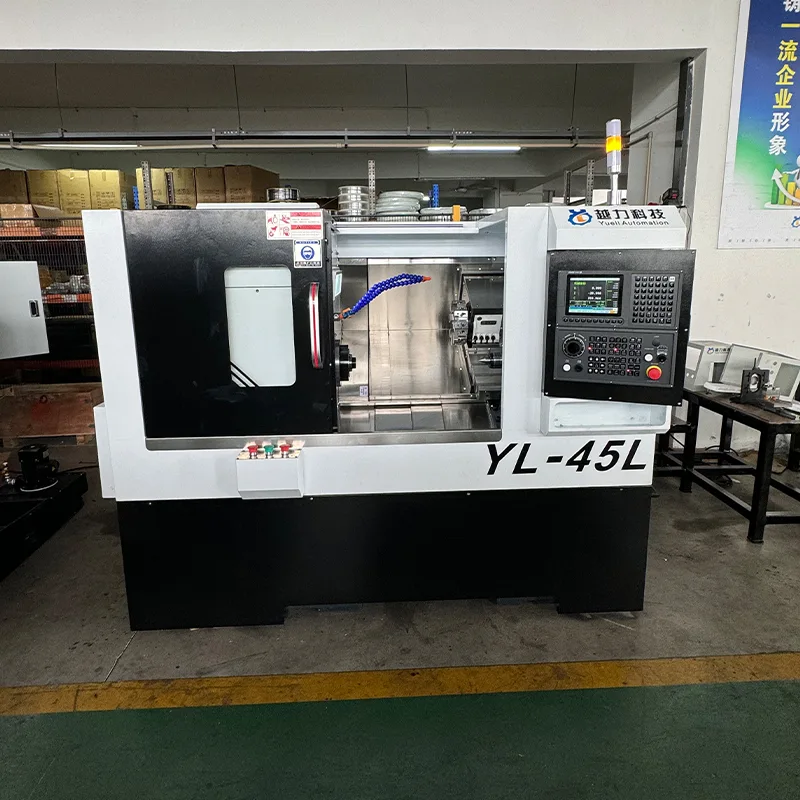

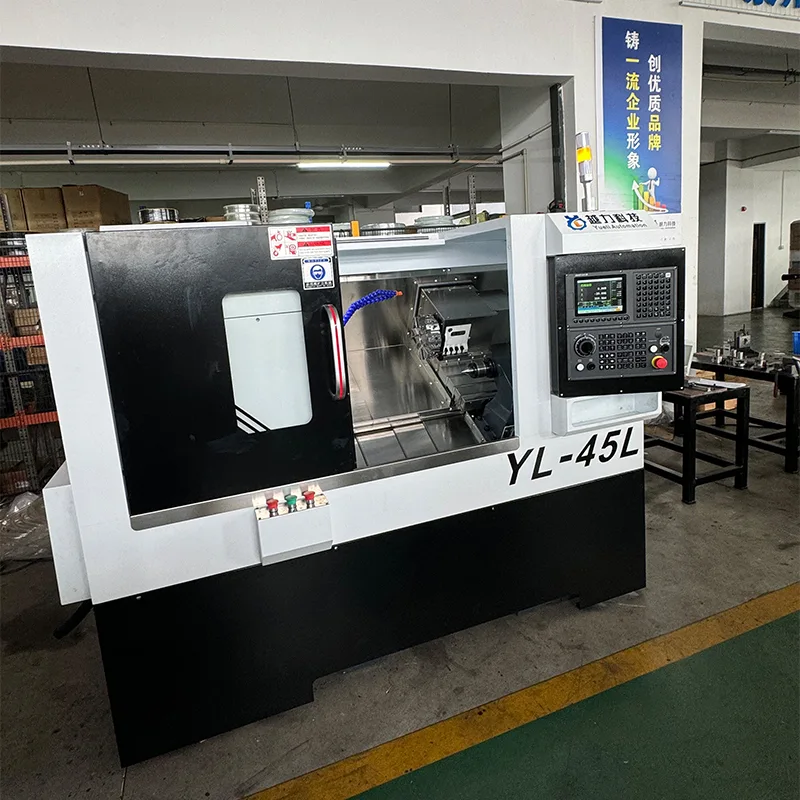

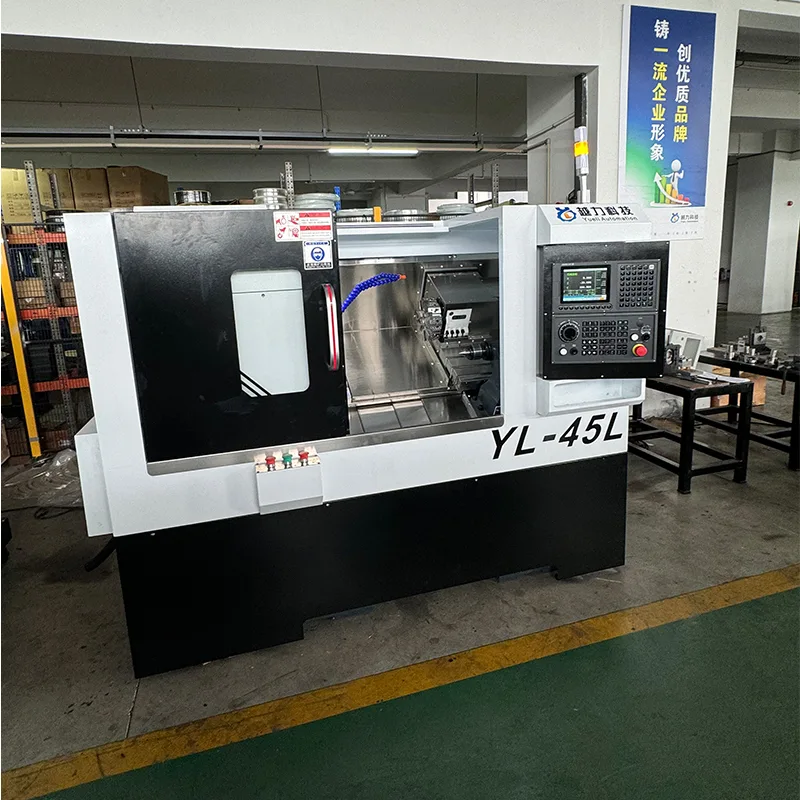

Servotorni ja sabatoega kaldus alusega CNC-treipingi (mudel YL-45L) toodab Quanzhou Yueli Automation Equipment Co., Ltd. Masinal on 30-kraadise kaldpinnaga konstruktsioon koos 63 servotorniga tööriistade jaoks. See on varustatud FANUC Oi-TF PLUS (5) CNC-süsteemiga, Jaapani THK 32 mm täppis kuulkruvidega ja 30 mm täpsete lineaarsete rullikutega, mis tagavad stabiilse ja täpse töötluse. Spindli kiirus jääb vahemikku 0 kuni 5000 p/min 7,5 kW Huahongi spindlimootoriga. Masinal on hüdraulilise jõuajamiga lineaarne juhik, tagavarda käik on 500 mm ja sabavarda koonus on MT4. Maksimaalne pöörde läbimõõt on 375 mm ja maksimaalne töötluspikkus koos padruniga 380 mm.

Tehnilised andmed

Järgmised tehnilised parameetrid kehtivad servotorni ja sabatoega kaldus voodiga CNC-treipingile.

Põhikonfiguratsioon

Servotorni ja sabatoega kaldus voodiga CNC-treipink on varustatud järgmiste põhikomponentidega.

Standardtarvikud

Servotorni ja sabavardaga CNC treipingi Slant Bed komplekti kuuluvad järgmised tarvikud.

Masina struktuur ja põhiomadused

Servotorni ja sabatoega kaldus voodiga CNC-treipink sisaldab järgmisi struktuuri- ja jõudlusfunktsioone.

· Voodi: 30-kraadise kaldega aluskonstruktsioon jäikuse ja tõhusa laastuvoolu tagamiseks.

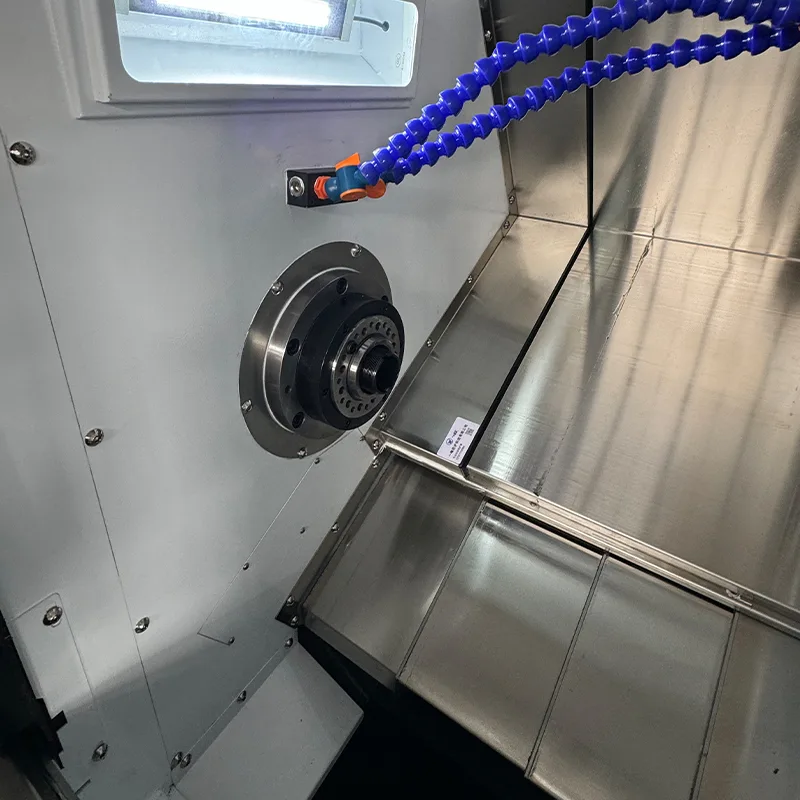

· Spindel: Kasseti täppisspindli koost Jaapani NSK laagritega. Spindli mudel A2-5 170mm läbimõõduga. Kiiruste vahemik 0-5000 p/min.

· Juhikud: Jaapani THK 30 mm täppisjoonelised rulljuhikud. X-telg 4 standardplokiga, Z-telg 4 pikendatud plokiga.

· Kuulkruvid: Jaapani THK 32 mm täppiskuulkruvid 10 mm sammuga nii X- kui ka Z-telje jaoks.

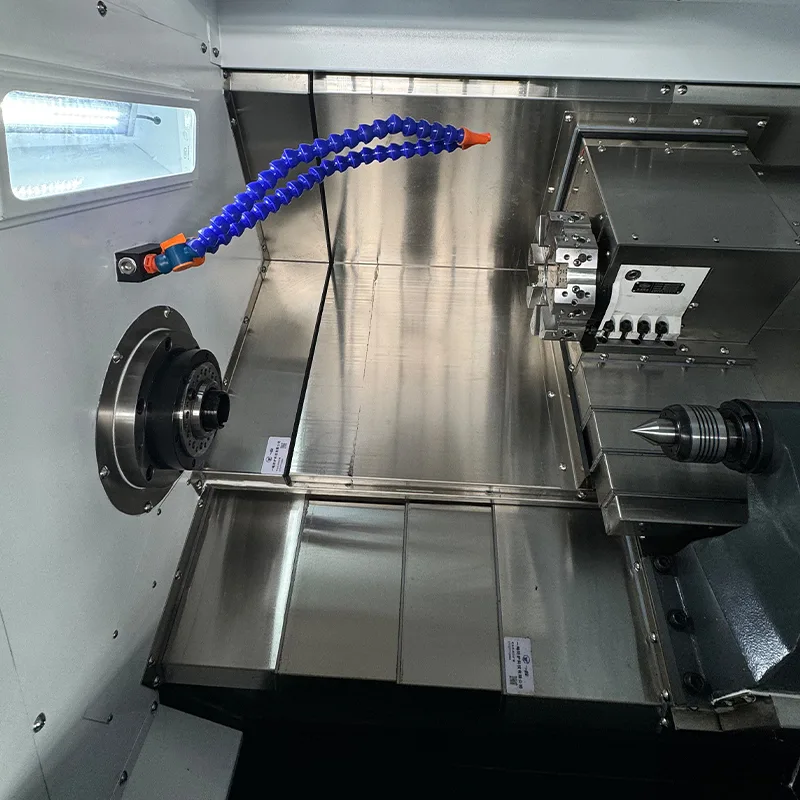

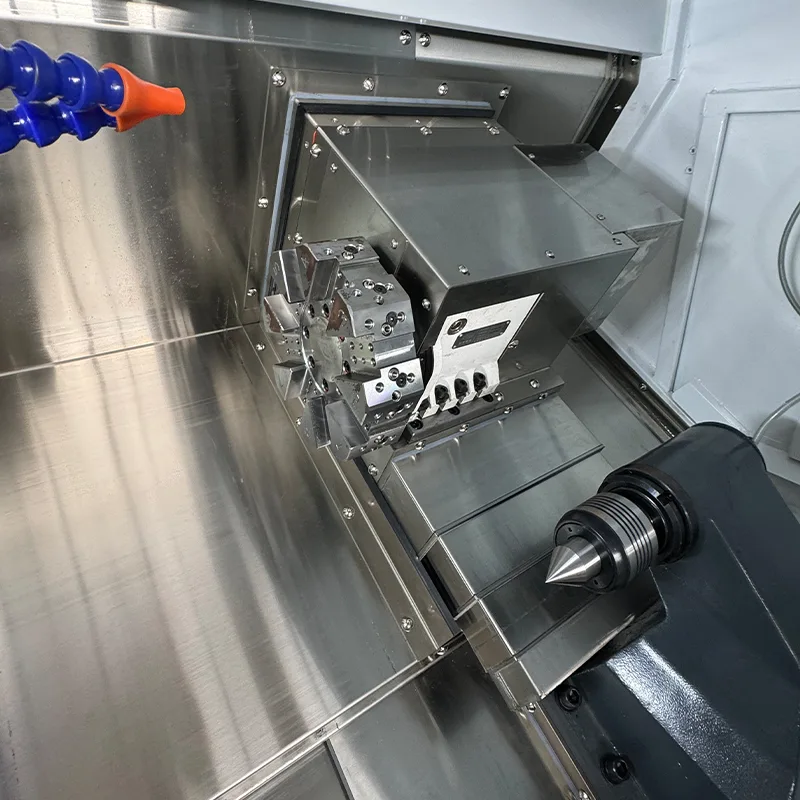

· Tööriistad: 63 servotorn automaatseks tööriistavahetuseks.

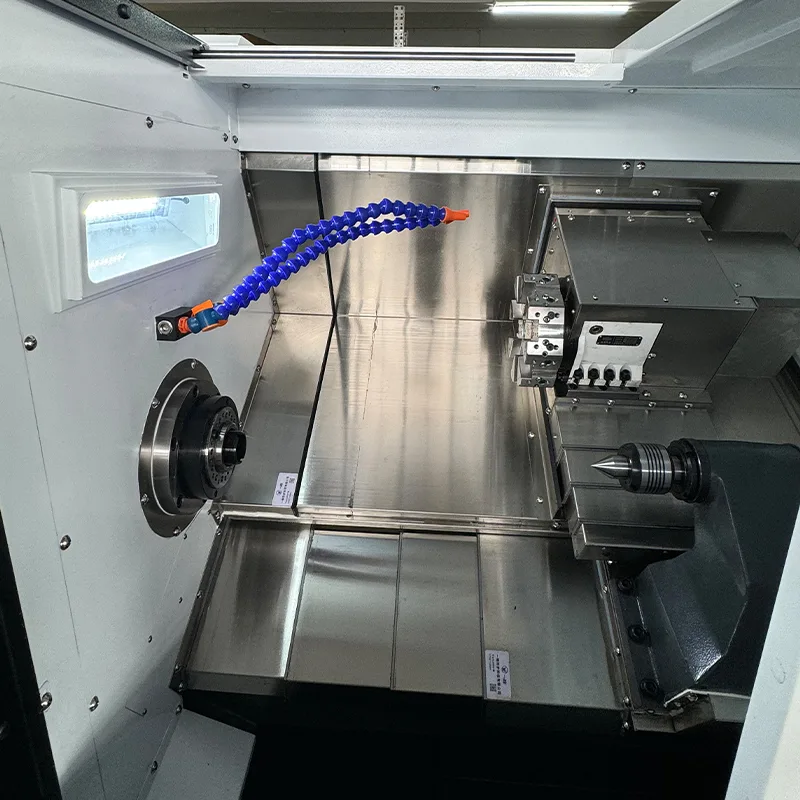

· Tailstock: hüdraulilise jõuajamiga lineaarne juhik. Sabavarda käik 500mm. Sabavarda koonus MT4.

· Mootori ühendused: Rihmülekandega põhimootor, otseajamiga X- ja Z-mootorid.

Tellimisinfo

Järgmised hinnakujundus- ja tellimisandmed kehtivad servotorni ja sabatoega kaldus voodiga CNC-treipingi kohta.

· Toote nimetus: kaldus voodiga CNC treipink (tööriista torni tüüp)

· Mudel: YL-45L

· Maksetingimused: 30% tagatisraha, saldo enne saatmist

· Garantii: osadele 1 aasta (ei sisalda inimtegevusest tingitud kahjustusi)

· Maks: sisaldab käibemaksu 13%.

· Kaubavedu: hinna sees

Korduma kippuvad küsimused

Mis on selle kaldus voodiga CNC-treipingi juhtimissüsteem?

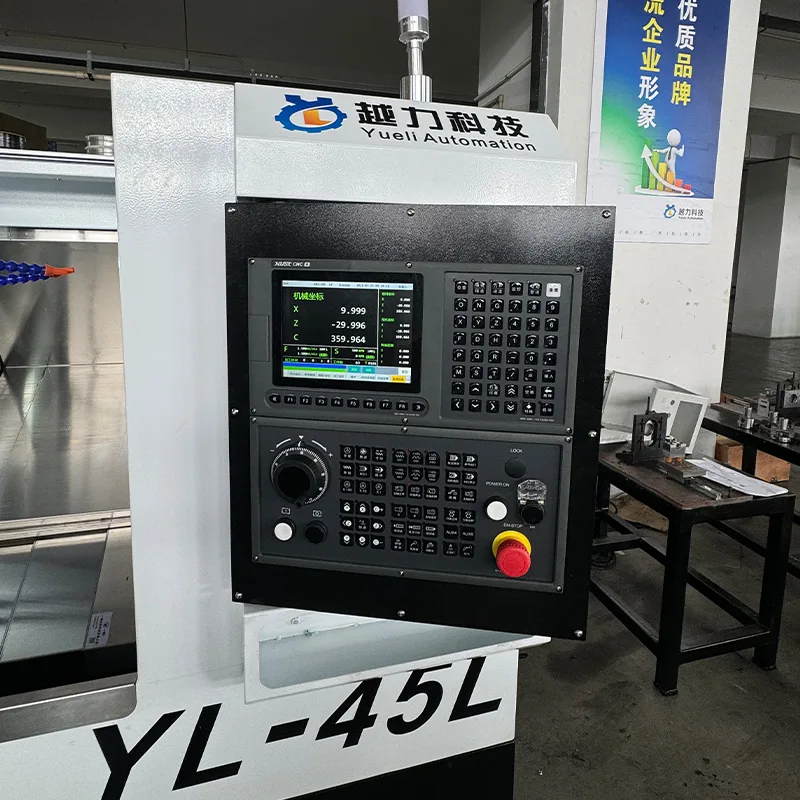

Kaldalusel CNC-treipingil kasutatakse FANUC Oi-TF PLUS (5) CNC-süsteemi koos FANUCi servomootorite ja X- ja Z-telgede ajamiga.

Mis on selle masina X- ja Z-telje käik?

X-telje käik on 200 mm ja Z-telje käik on 460 mm. Mis on spindli kiirus ja spindli mootori võimsus?

Spindli kiiruste vahemik on 0 kuni 5000 p / min ja spindli mootori võimsus on 7,5 kW Huahongilt.

Mis tüüpi voodi ja tööriistad sellel masinal on?

Masinal on 30-kraadise kaldega alus koos 63 servotorniga automaatseks tööriistavahetuseks.

Millised on juhikute ja kuulkruvide spetsifikatsioonid?

X- ja Z-teljed kasutavad 32 mm täppis kuulkruve ja 30 mm täpseid lineaarseid rulljuhikuid, mõlemad Jaapani THK-st.

Mis on selle CNC treipingi kaal ja mõõtmed?

Masina mõõtmed on 1875 × 1021 × 1263 mm ja kaal umbes 1,8 tonni.

Mis tüüpi sabavarras masinal on?

Masinal on hüdraulilise jõuajamiga lineaarne juhik, tagavarda käik on 500 mm ja sabavarda koonus on MT4.
