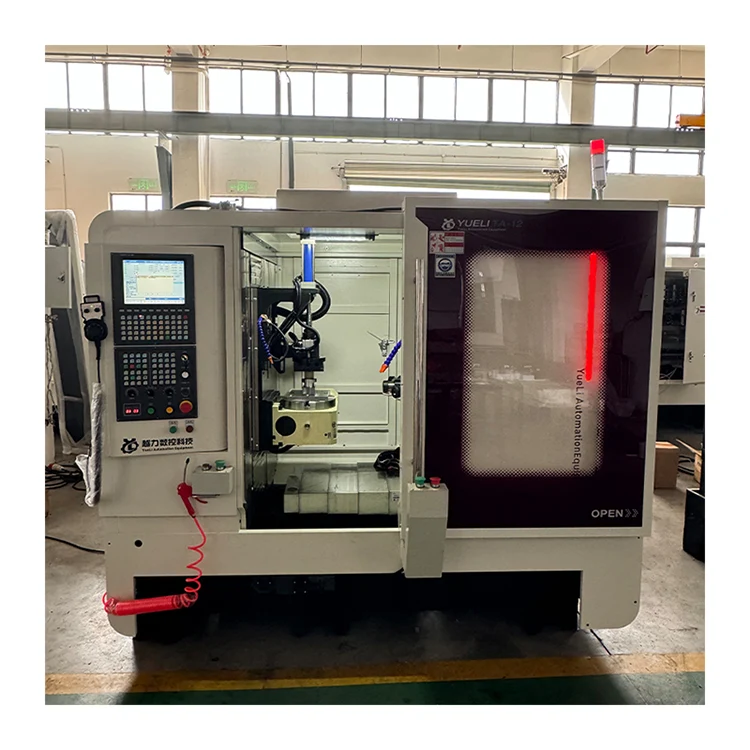

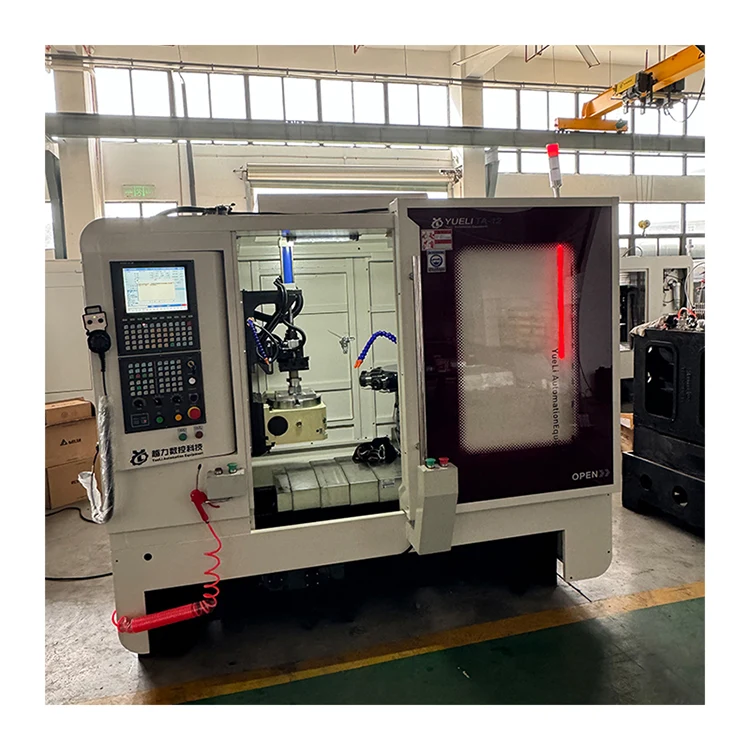

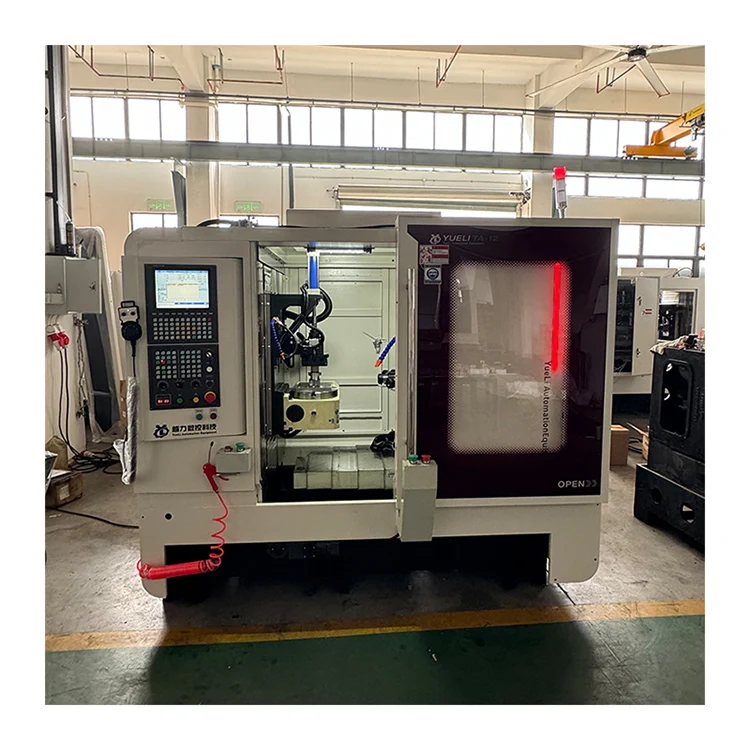

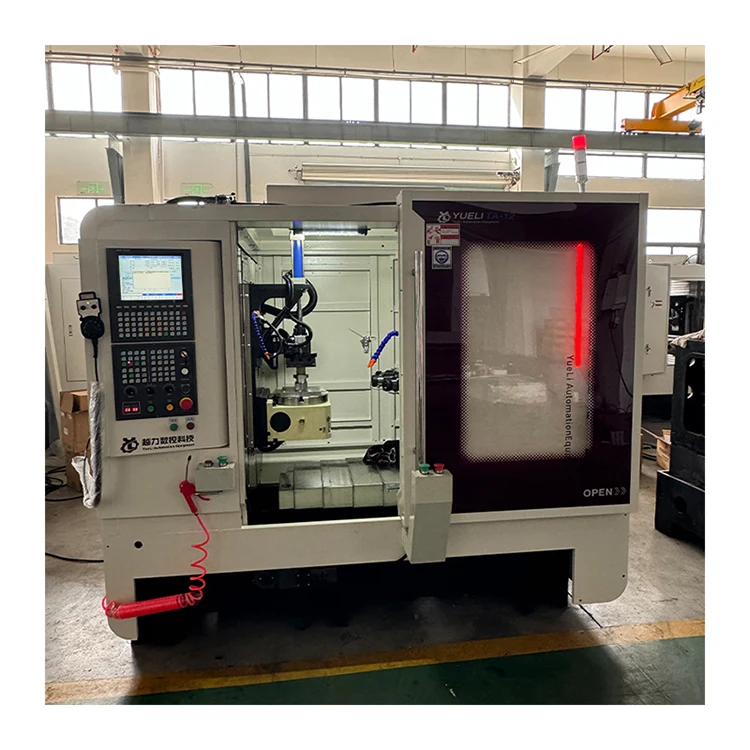

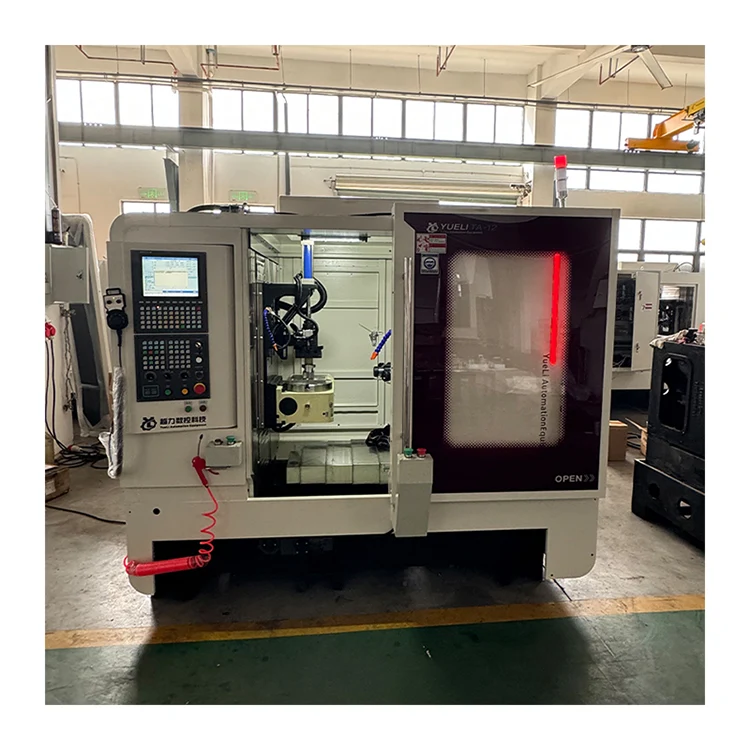

Horisontaalne 12-spindliline CNC-tornimasin

Horisontaalset 12-spindlilist CNC-tornimasinat (sisemudel TA-12) toodab Quanzhou Yueli Automation Equipment Co., Ltd. See sobib suurte ja keskmise mahuga partiide tootmiseks ja töötlemiseks. Masinal on sile ja helde välimus, lihtne ja intuitiivne juhtimine ning mugav reguleerimine. CNC-juhtimisega pakub see suuremat automatiseeritust, head töökindlust ja väiksemat töömahukust, võimaldades ühel inimesel juhtida ja hallata mitut masinat. See toode on ideaalne kõrge efektiivsusega saastetõrjeseade.

Toote tutvustus

Horisontaalne 12-spindliline CNC-relvmasin sobib suurte ja keskmise mahuga partiide tootmiseks ja töötlemiseks. Masina välimus on sujuv ja helde, juhtimine lihtne ja intuitiivne ning reguleerimine mugav. Võetakse kasutusele CNC-juhtimine, automatiseerituse aste on kõrgem, töökindlus on hea, operaatori töömahukus on vähenenud ning ühe inimese ja mitme masina töö ja juhtimine on võimalik.

Tehnilise konfiguratsiooni parameetrid

Järgmised komponendid ja spetsifikatsioonid kehtivad horisontaalse 12-spindlilise CNC-relvmasina kohta.

Peamised tehnilised parameetrid

Järgmised tehnilised parameetrid kehtivad horisontaalse 12-spindlilise CNC-torniga masinale.

Masina struktuur ja jõudlus

Horisontaalsel 12-spindlilisel CNC-revolvermasinal on järgmised struktuuri- ja jõudlusfunktsioonid.

· Lihtne töötlemiskeskus. Programmi juhtimine kasutab Taiwan Husti juhtimissüsteemi koos tuvastusfunktsiooniga, et vältida kraani või tööriista kahjustamist solenoidklapi või silindri rikke tõttu. Inim-masin sõbralik dialoog lihtsaks kasutamiseks.

· Sobib suurte ja keskmiste osade partiide töötlemiseks. Ühekordne kinnitamine lõpetatud. Kõrge efektiivsus ja hea täpsus.

· Keerutusmehhanism ei pea juhtkruvi ajamit asendama. Helikõrgus on standardne. Pekingi CTB põhiservomootor oma sagedusmuunduriga parandab keerme pinna karedust ja tagab täpsuse.

· Toitepea komponentide sõltumatu uurimine ja arendus. Täppislihvimine. Hea kulumiskindlus. Pikk kasutusiga.

· Hust CNC süsteem võimaldab seadistada etteandekiirust vastavalt vajadustele. Pärast pikaajalist kasutamist kulub juhtkruvi, süsteemil on tööriista kompenseerimise funktsioon.

· Iga mootoriga liugpind kasutab tsentraliseeritud automaatset määrimisseadet, et tagada tööpingi kasutusiga.

· Liuglaua liikumine, mida juhib servomootor. Digitaalselt saab määrata mitu koordinaati. Kõrge positsioneerimise täpsus. Madal vibratsioon. Kiire reageerimine.

· Töötlemise ajal kuvatakse tooriku olek puuteekraanil. Alarm funktsioon rikete korral.

· Täielikult suletud kaitse tagab isikliku ohutuse ja parandab töötlemiskeskkonda.

Peamised struktuuri komponendid

Horisontaalne 12-spindliline CNC-relvmasin koosneb järgmistest peamistest konstruktsioonikomponentidest.

· Veerg: 1 komplekt

· 4. telg: 1 komplekt

· Alus: 1 komplekt

· Elektrooniline süsteem: 1 komplekt

· Hüdraulilised kruustangid: 1 komplekt

· Laastude eemaldamise süsteem: 1 komplekt

Elektrisüsteem

Horisontaalne 12-spindliline CNC-relvmasin kasutab järgmisi elektrikomponente.

· Solenoidklapp: Taiwan AirTAC. Hea stabiilsus. Õhurõhk ei tohi olla madalam kui 0,5 MPa.

· Vahelduvvoolu kontaktor: Schneider. Hea stabiilsus.

· Relee: Omron. Hea stabiilsus.

Määrimissüsteem

Horisontaalse 12-spindlilise CNC-torniga masina iga jõupea on määritud võiga, mida on lihtne kasutada ja käsitseda, tagades määrdepinna kasutusea.

Standardtarvikud ja dokumendid

Horisontaalse 12-spindlilise CNC-torniga masinaga on kaasas järgmised tarvikud ja dokumendid.

· Kaasas tööriistakast: kaheotsaga mutrivõti 17-19, kuuskantvõti 1,5-10 (1 komplekt).

· Juhuslikud dokumendid: süsteemi spetsifikatsioonid, kasutusjuhend, juhi juhised (igaüks üks eksemplar).

Korduma kippuvad küsimused

Mis on spindli liides ja maksimaalne puurimisvõimsus?

Spindli liides on ER40. Maksimaalne puurimise läbimõõt on 60 mm vasest läbivate aukude puhul ja maksimaalne puurimise läbimõõt on M50 × 3 mm vase puhul.

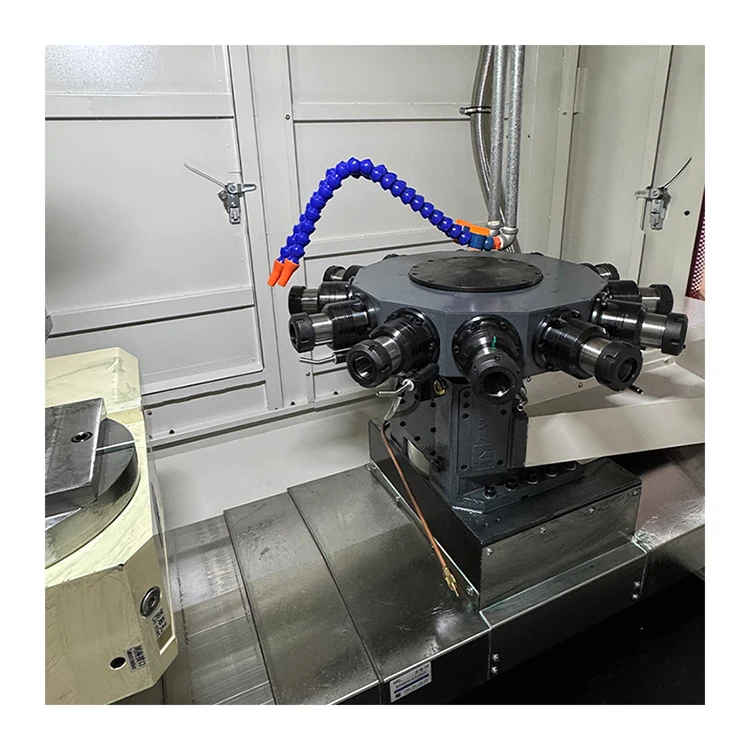

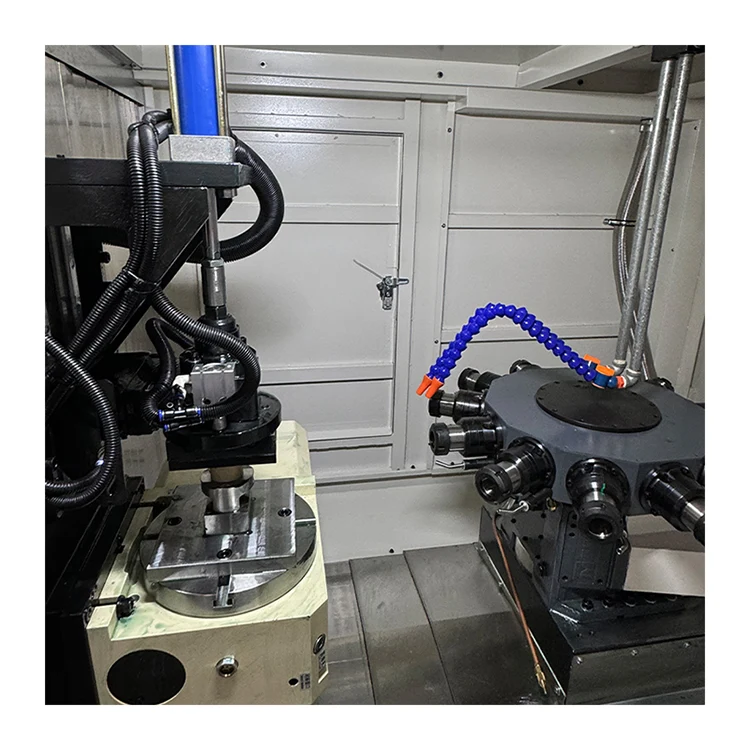

Mitu spindlit on tornil?

Pöördtornil on 12 spindlit. Tööriista vahetusaeg on 0,8 sekundit 180 kraadi kohta.

Millised on X-, Y- ja Z-telje liikumised?

X-telje käik on 350 mm, Y-telje käik on 400 mm ja Z-telje käik on 300 mm. Kõigi telgede maksimaalne liikumiskiirus on 30 m/min.

Mis on CNC-süsteem ja spindli mootori võimsus?

Masin kasutab Taiwan Husti CNC-süsteemi, mille servovõlli mootori võimsus on 5,5–7,5 kW (valikuline).

Mis on masina kaal ja mõõdud?

Masina mõõtmed on 2200 × 1765 × 1922 mm koos plekkkattega ja netokaal 3500 kg.
