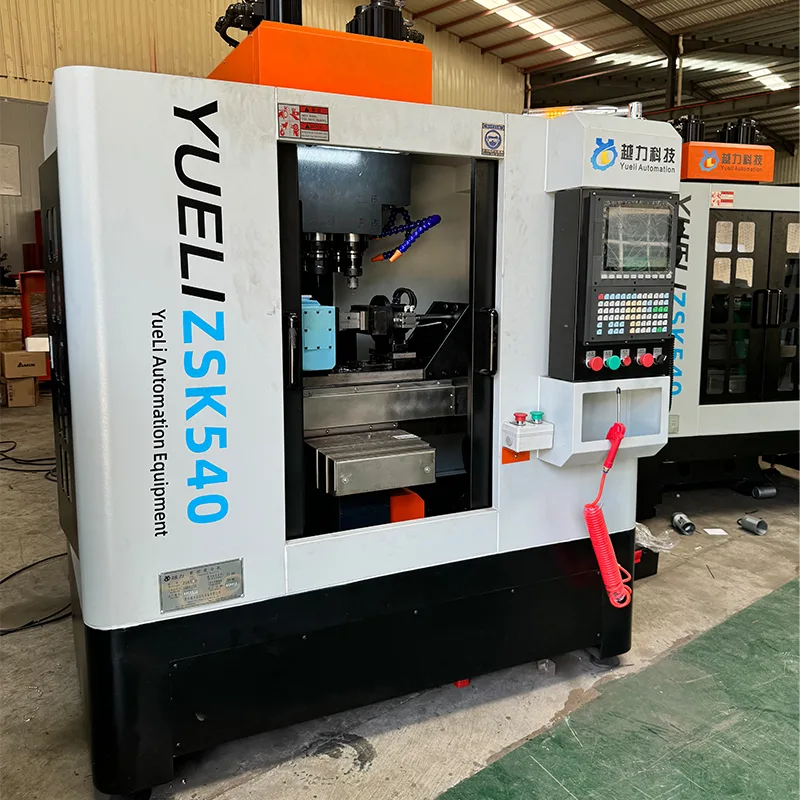

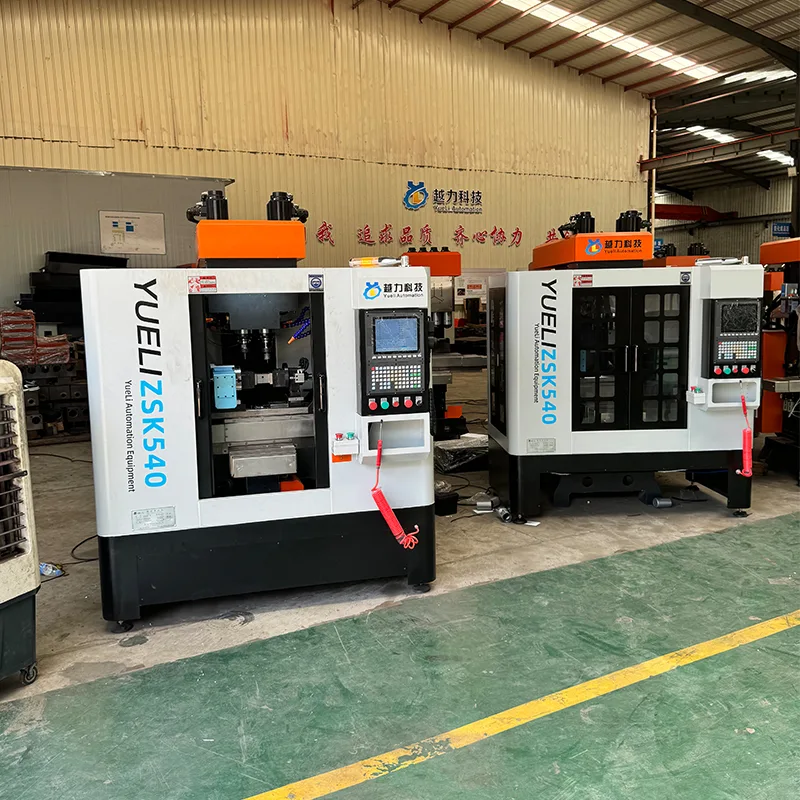

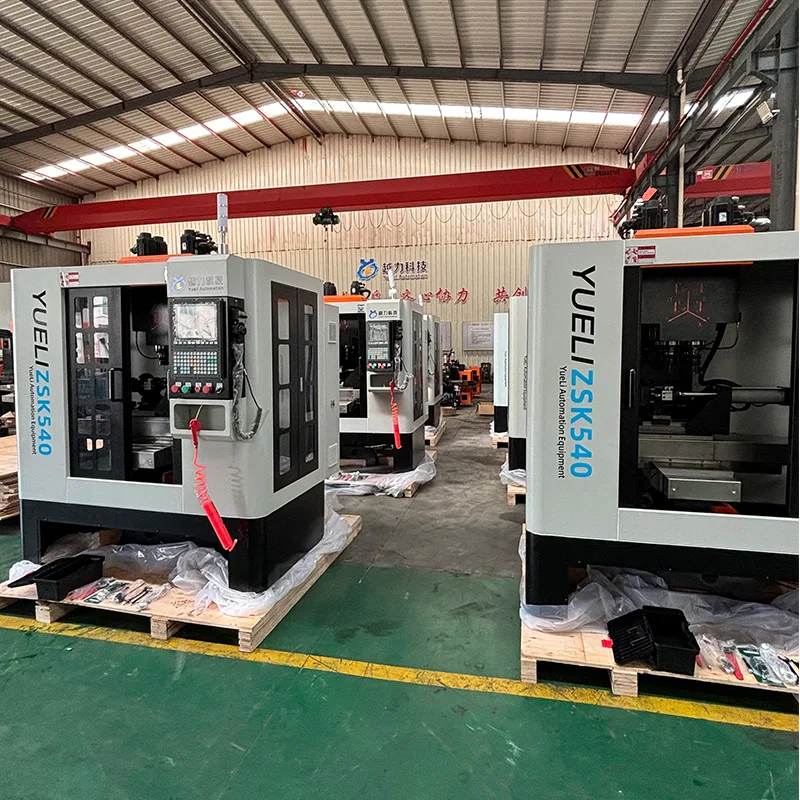

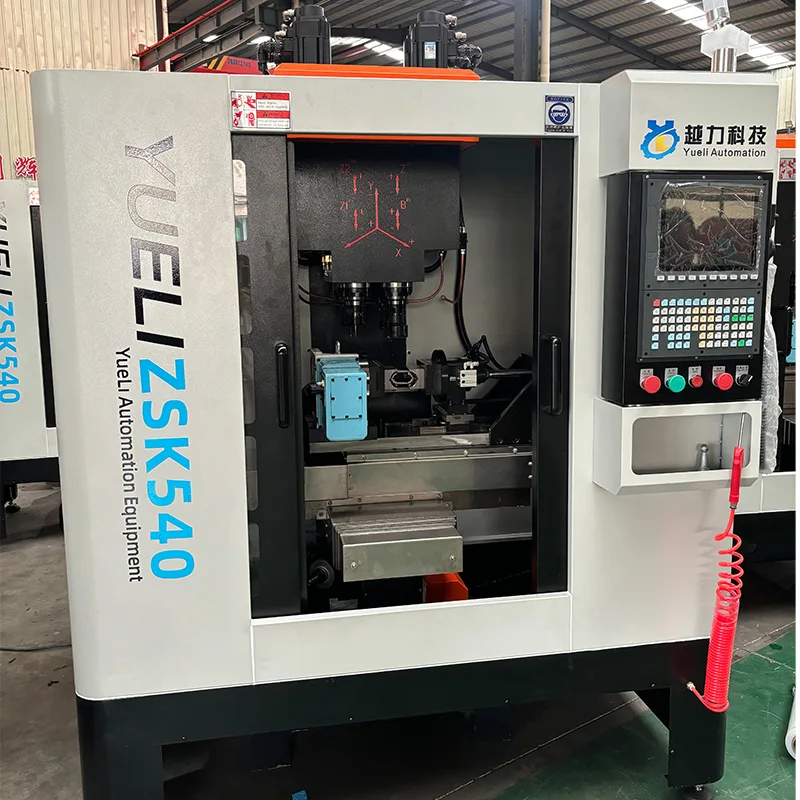

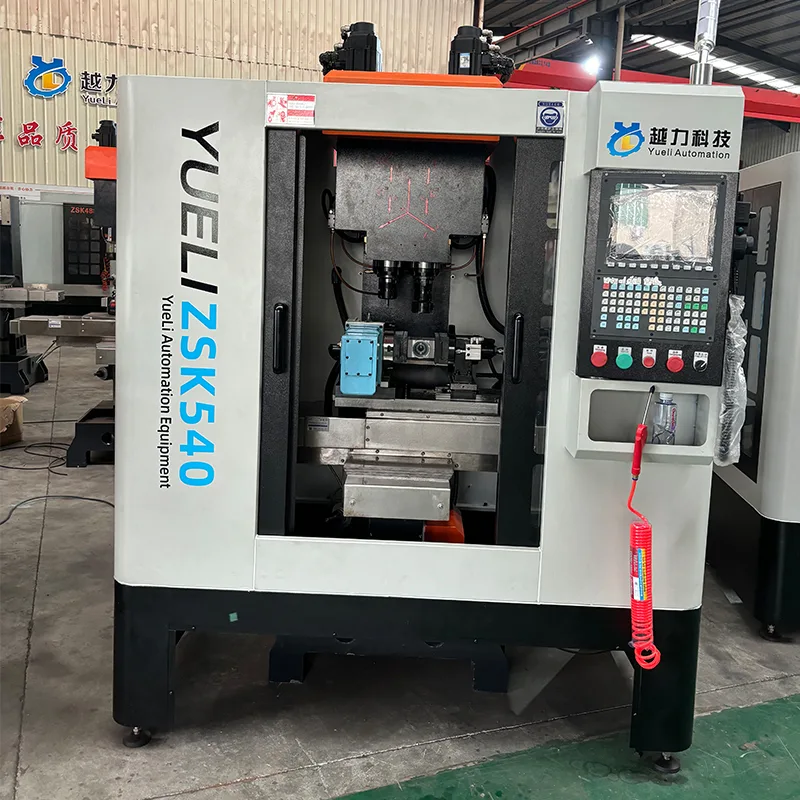

Vertikaalne 4-teljeline puurimiskeskus

Yueli ZSK540-A vertikaalne 4-teljeline puurimiskeermekeskus. Taiwan Syntec siini puutetundliku ekraaniga CNC süsteem. Inimese-masina liides. Kasutajasõbralik dialoog. Intuitiivne programmeerimine. Lihtne toiming. Kiiresti õpitav. 4-teljeline CNC-funktsioon: kõik neli telge saavad puurida, tapida ja freesida. Hiwin kuulkruvi etteanne. 5,5 kW servo-spindli mootor. Jäik koputamine. Sisseehitatud sagedusmuundur. Astmeta kiiruse reguleerimine. Garanteerib töötlemise täpsuse. Varustatud neljanda teljega. Lõpetab puurimise, keermestamise, freesimise ja pilude lõikamise erinevatel tasapindadel. Koreast imporditud pneumaatilised komponendid. Töölaud ja keskmine kronstein Hiwini rull-lineaarjuhikute ja rull-kuulkruvidega. Toetab rasket lõikamist. Digitaalne positsioneerimine. Kõrge korduspositsioneerimise täpsus. Kiire tööriista seadistamine. Mugav töö. Üks operaator võib juhtida mitut masinat. Vähendab tööjõukulusid ja vähendab töömahukust. Täielik korpus. Hoiab töökoja puhtana.

Põhilised eelised

Vertikaalne 4-teljeline puurimiskeskus ZSK540-A sisaldab järgmisi põhifunktsioone, et tagada stabiilne jõudlus ja tõhus töö.

· Taiwan Syntec siini puuteekraaniga CNC süsteem. Kasutajasõbralik inimese-masina liides. Intuitiivne programmeerimine. Lihtne toiming. Kiiresti õpitav.

· 4-teljeline CNC-funktsioon: kõik neli telge saavad puurida, tapida ja freesida. Hiwin kuulkruvi etteanne. 5,5 kW servo-spindli mootor. Jäik koputamine. Sisseehitatud sagedusmuundur. Astmeta kiiruse reguleerimine. Garanteerib töötlemise täpsuse.

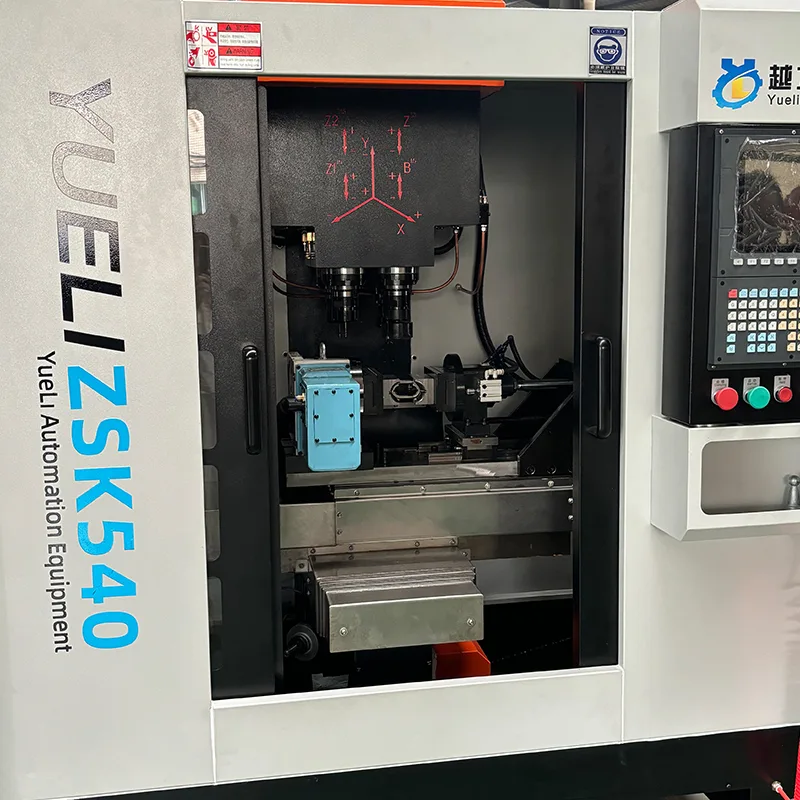

· Varustatud neljanda teljega. Lõpetab puurimise, keermestamise, freesimise ja pilude lõikamise erinevatel tasapindadel.

· Koreast imporditud pneumaatilised komponendid.

· Töölaud ja keskmine kronstein Hiwini rull-lineaarjuhikute ja rull-kuulkruvidega. Toetab rasket lõikamist.

· Digitaalne positsioneerimine. Kõrge korduspositsioneerimise täpsus. Kiire tööriista seadistamine.

· Mugav kasutamine. Üks operaator võib juhtida mitut masinat. Vähendab tööjõukulusid ja töömahukust.

· Täielik korpus. Hoiab töökoja puhtana.

Tehnilised andmed

Järgmised tehnilised parameetrid kehtivad vertikaalse 4-teljelise puurimiskeermekeskuse ZSK540-A kohta.

Põhikonfiguratsioonide loend

Järgmised komponendid on 4-teljelise vertikaalse puurimiskeskuse ZSK540-A standardvarustuses.

Neljanda telje tehnilised andmed

Masin on varustatud neljanda teljega. Järgmised parameetrid kehtivad neljanda telje ühiku kohta.

Tootmis- ja kvaliteedikontrolli protsess

Yueli järgib masina kvaliteedi tagamiseks struktureeritud tootmisprotsessi.

· Malm, mida on töödeldud kõrgel temperatuuril ja vananemistöötlusega üle 6 kuu.

· Täppismontaaži protsess: lineaarne juhikukoost, kuulkruvi koost, laagrikomplekt.

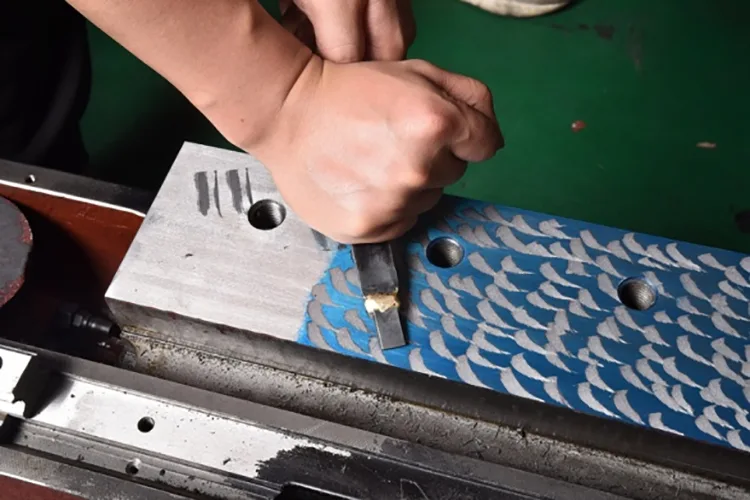

· Professionaalne kraapimisprotsess: mootori aluse kraapimine, spindli otsa kraapimine, kolonni kinnituspinna kraapimine.

· Teaduslik tootmine täielikult jälgitava kvaliteedikontrollisüsteemiga.

Kvaliteedikontrolli standardid

Yueli teostab iga masina põhjalikku kvaliteedikontrolli.

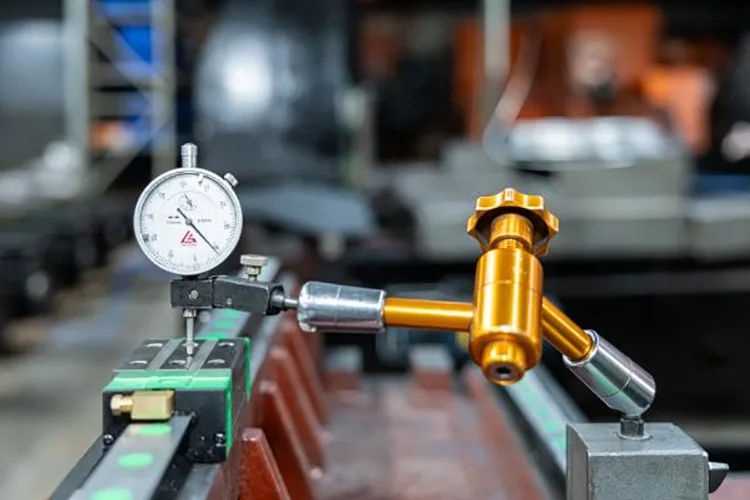

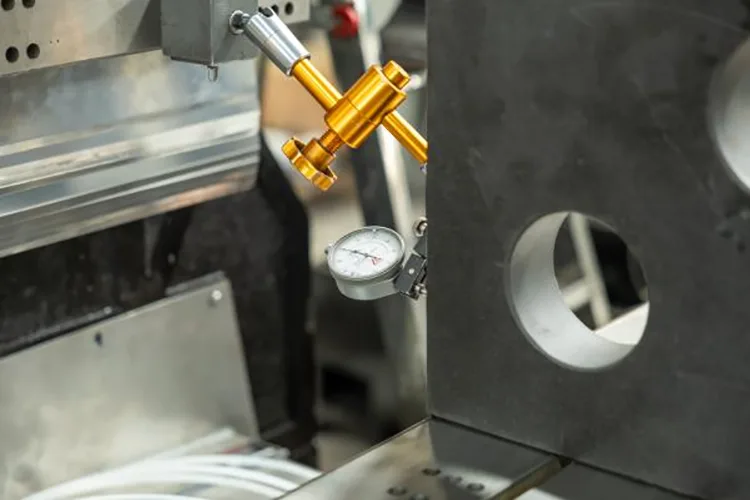

· Helikõrguse vea tuvastamine: tuvastab samaaegselt sirguse X- ja Y-suunas.

· Kinnitab kõigi komponentide töötlemise ja montaaži täpsuse.

· Mõõdab tegelikku positsioneerimistäpsust ja korduspositsioneerimise täpsust.

· Spindli vertikaalsus töölaua suhtes: 0,01 mm piires.

· Z-telje juhttee laua perpendikulaarsuseni: 0,01 mm piires.

· X-Y telje juhiku perpendikulaarsus: 0,005 mm piires.

Rakendusväljad

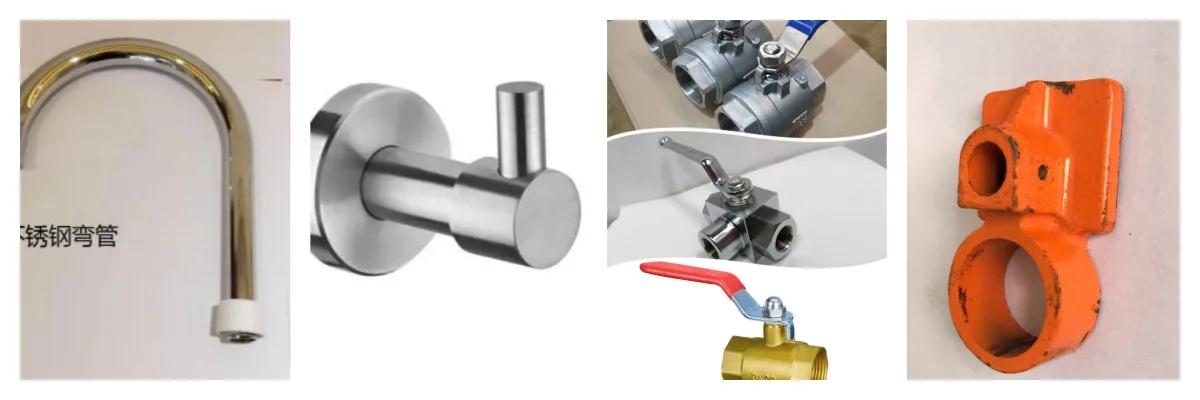

Vertikaalne 4-teljeline puurimiskeermekeskus ZSK540-A sobib erinevateks metallilõikamistöödeks.

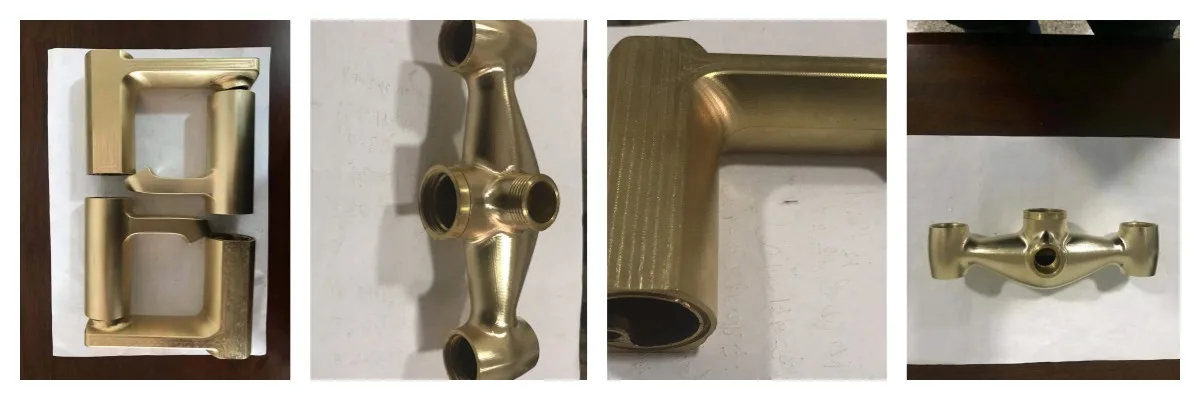

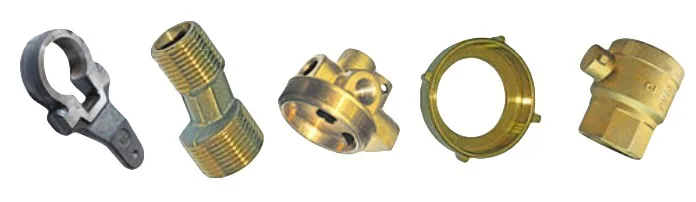

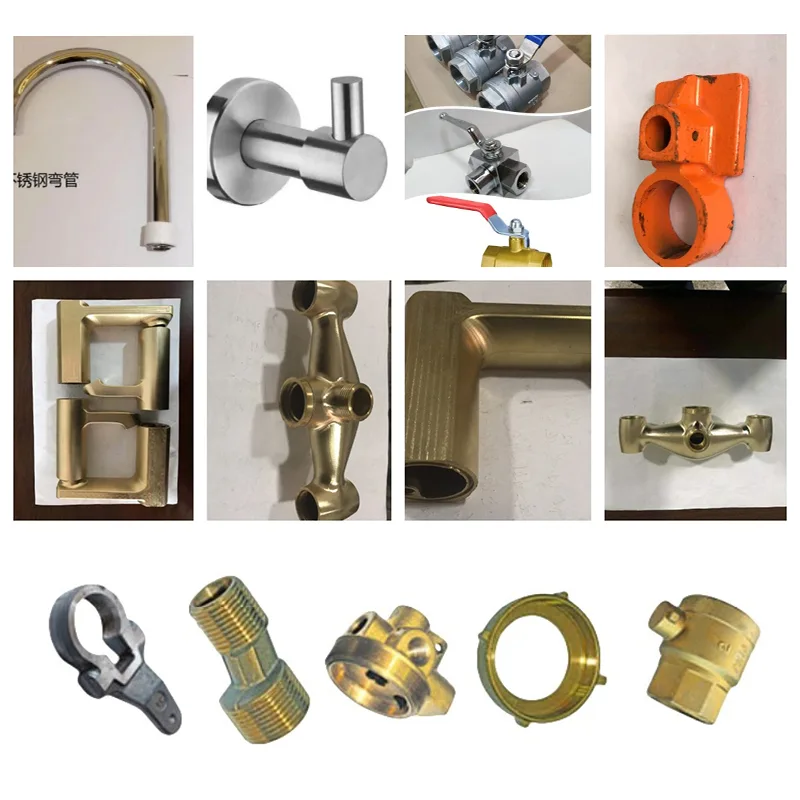

· Materjalid: vask, alumiinium, tsingisulam, teras.

· Sanitaartehnika, tuletõkkeventiilid, uksejuhtimistarvikud.

· Kodumasinate riistvara, veemõõturid, autoosad.

· Lennunduskomponendid.

Teave Quanzhou Yueli Automation Equipment Co., Ltd. kohta

Quanzhou Yueli Automation Equipment Co., Ltd. asutati 2013. aastal. Ettevõte asub Hiinas Fujianis Nan'anis. See on eratootmisettevõte, mida juhib puurimismasinate, puurimiskeskuste ja puurimis-freesimisprotsessikeskustega tegelev ettevõte.

· Asutatud 2013. aastal, asub Nan'anis, Fujianis.

· Põhitooted: puurimismasinate puurimismasinad, puurimiskeskused, puurimis-freesimisprotsessikeskused.

· Teenib: sanitaartehnikatooted, tuletõkkeklapid, uksejuhtimisriistvara, autoosad, lennundus, masinate tootmine.

· Arendatakse koostetootmisest kuni uurimis- ja arendustegevuse, tootmise, müügi ja teenuste integreerimiseni.

· Omab CNC-pukk-lihvimismasinaid, puurimisveskeid, freesi-, kaevamis-, poleerimismasinaid ja muid katseseadmeid.

· Müügivõrk hõlmab 20+ provintsi Hiinas ja ekspordib 30+ riiki.

Korduma kippuvad küsimused

Mis on spindli koonus ja maksimaalne puurimise läbimõõt?

BT40 spindli koonus. Maksimaalne puuri läbimõõt on 50 mm. Maksimaalne kraani läbimõõt on 50 mm.

Mis on spindli kiirus ja mootori võimsus?

Spindli kiiruste vahemik on 0-3000 p/min. Spindli mootori võimsus on 5,5 kW.

Mis on neljanda telje indekseerimine ja kordustäpsus?

Indekseerimise täpsus on 20 sekundit. Korduse täpsus on 4 sekundit.

Mis on CNC-süsteemi, juhikute ja kuulkruvide kaubamärk?

Taiwan Syntec CNC süsteem. Hiwini lineaarsed juhikud ja kuulkruvid. Koreast imporditud pneumaatilised komponendid.

Millistele materjalidele ja tööstusharudele see masin sobib?

Vask, alumiinium, tsingisulam, teras. Sanitaartehnika, tuletõkkeventiilid, ukse juhtseadmed, kodumasinate riistvara, veemõõturid, autoosad, kosmosetööstus.
