Lineaarne juhtpuurimine Keermestamiskeskus Avatud tüüp

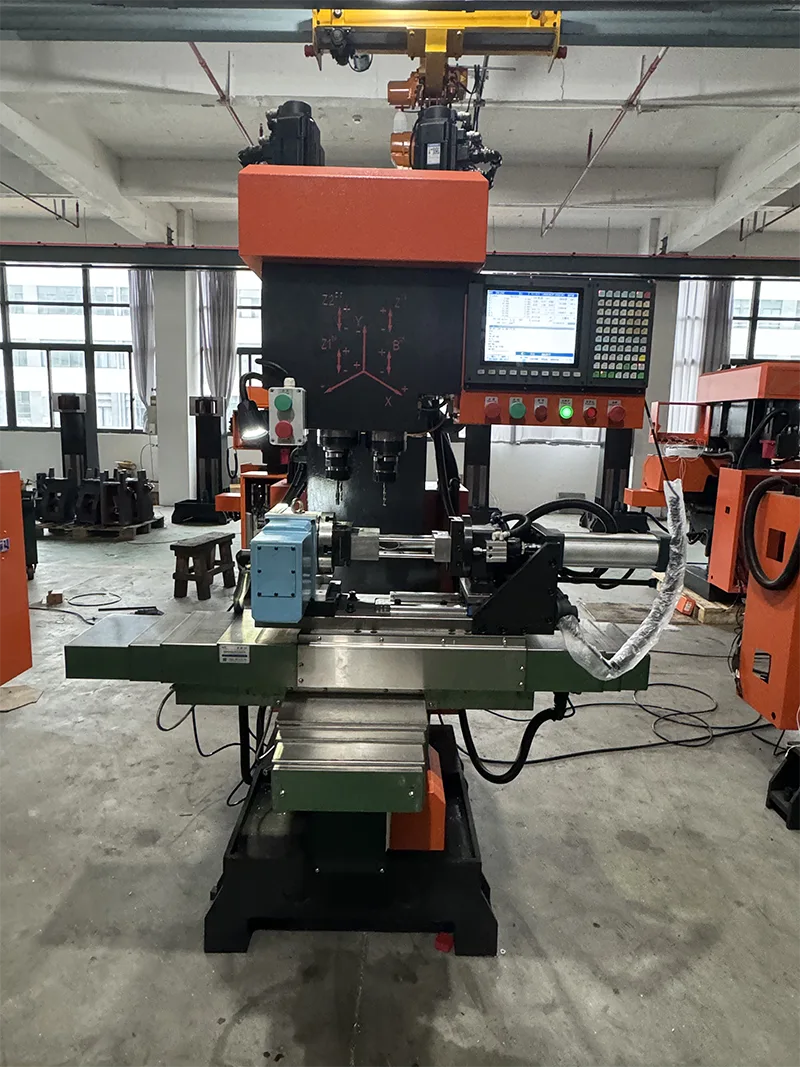

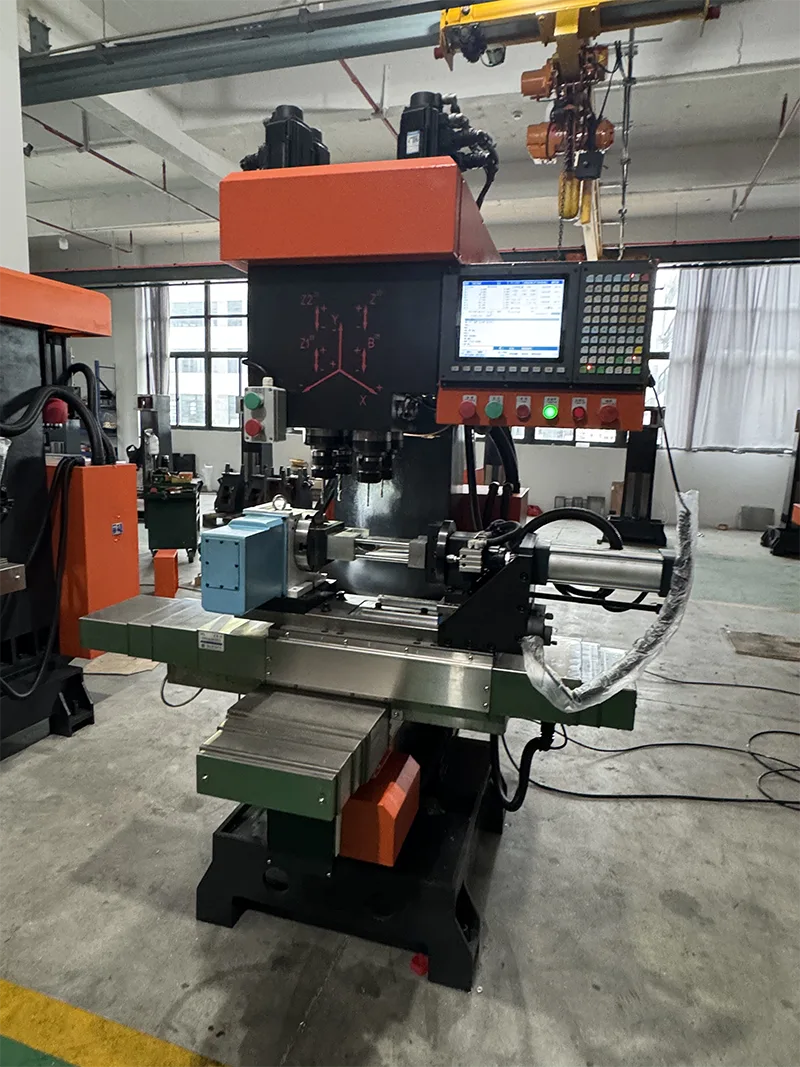

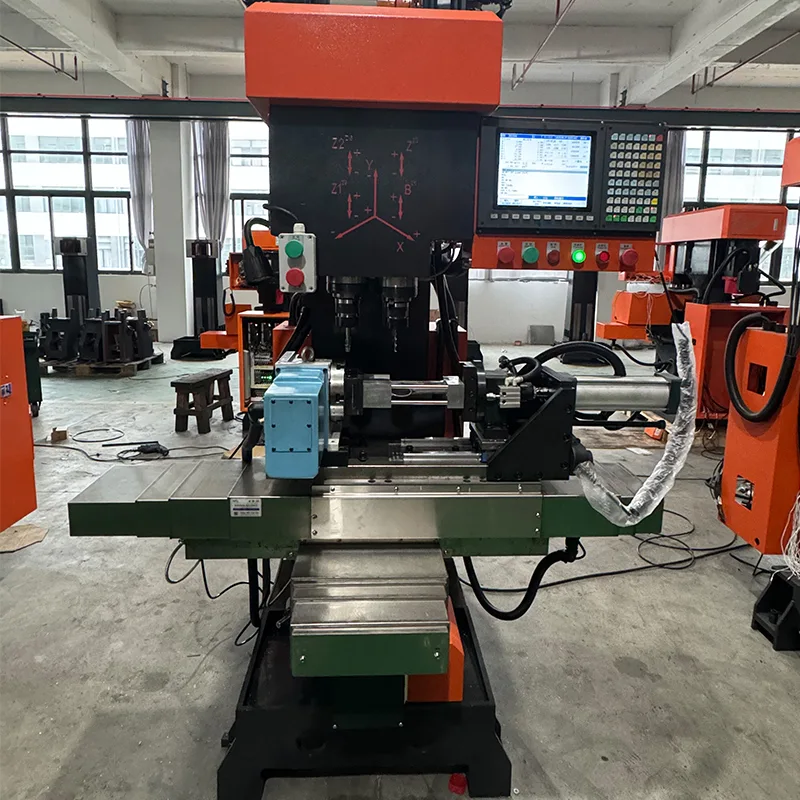

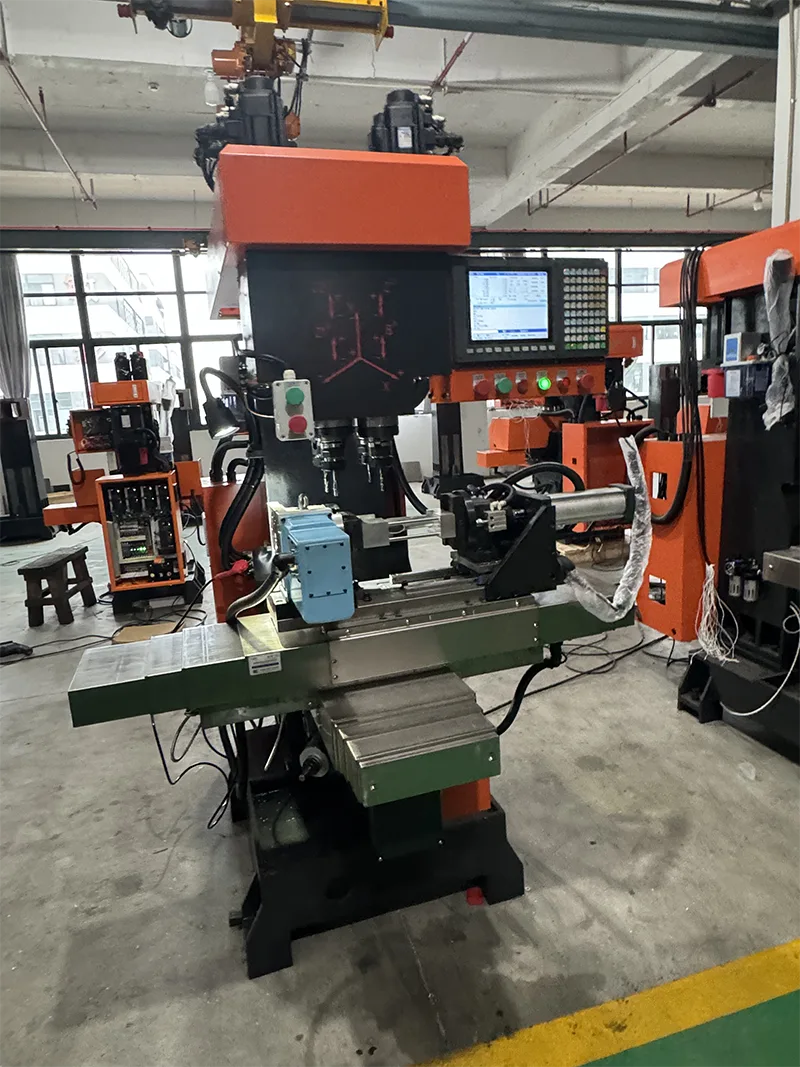

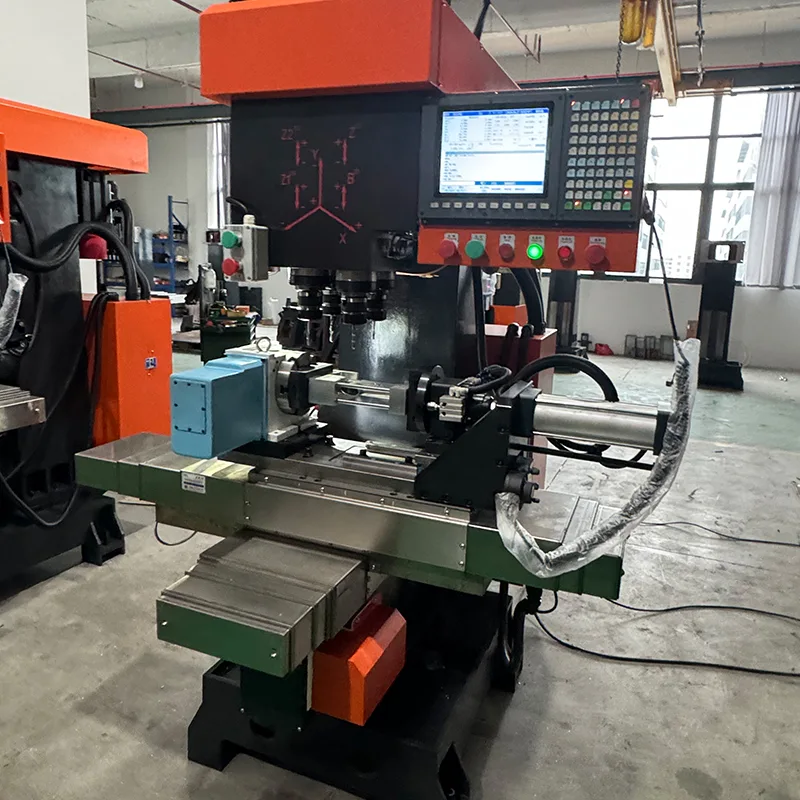

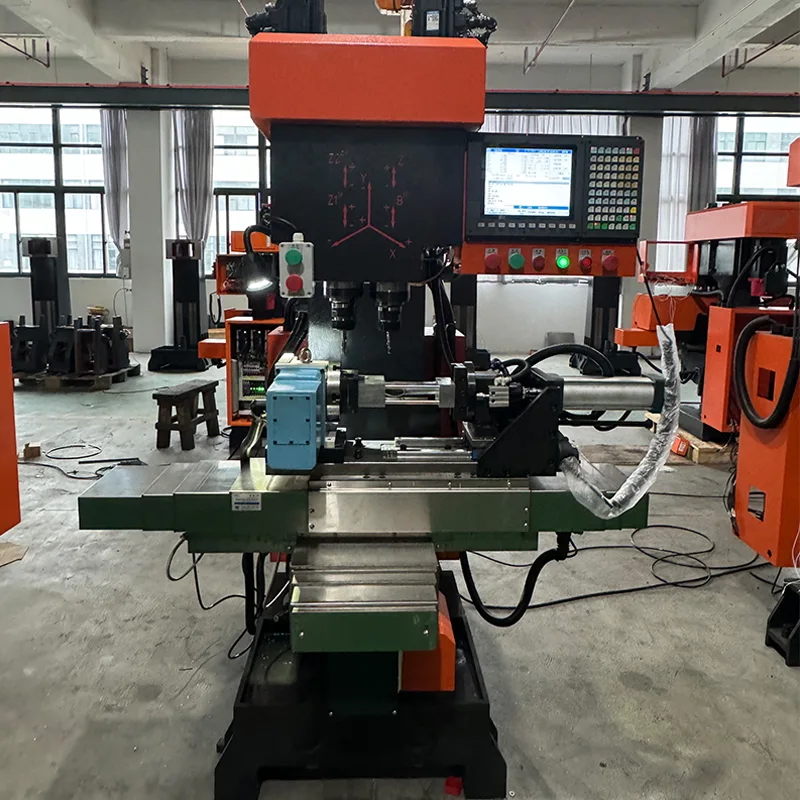

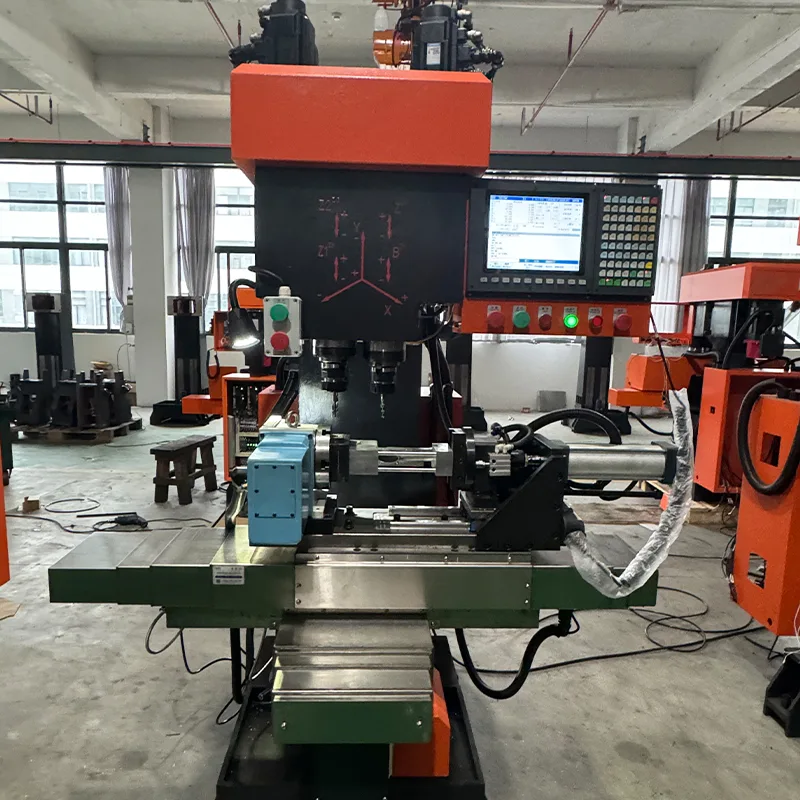

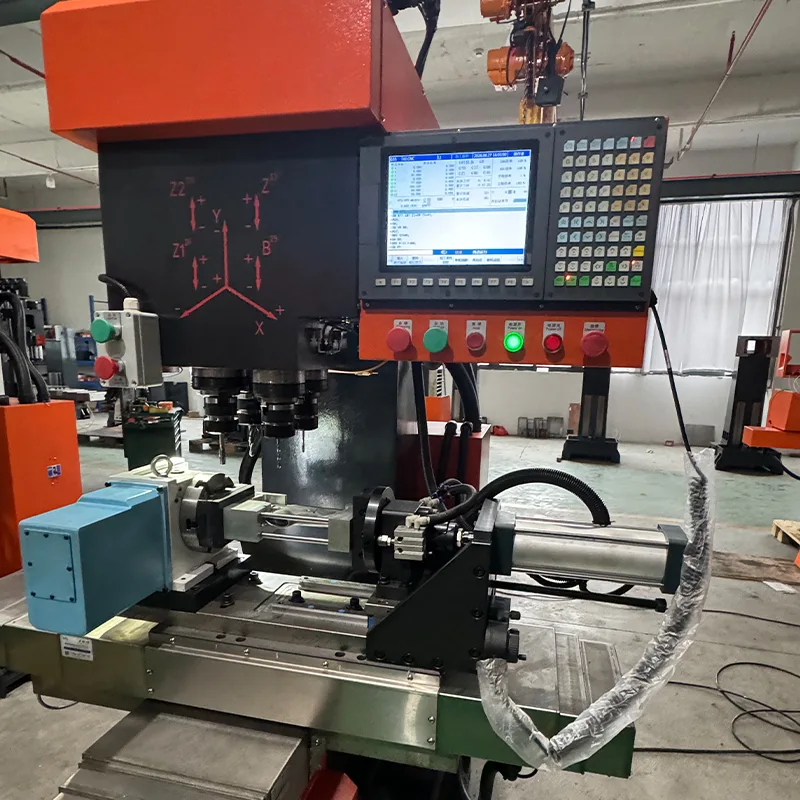

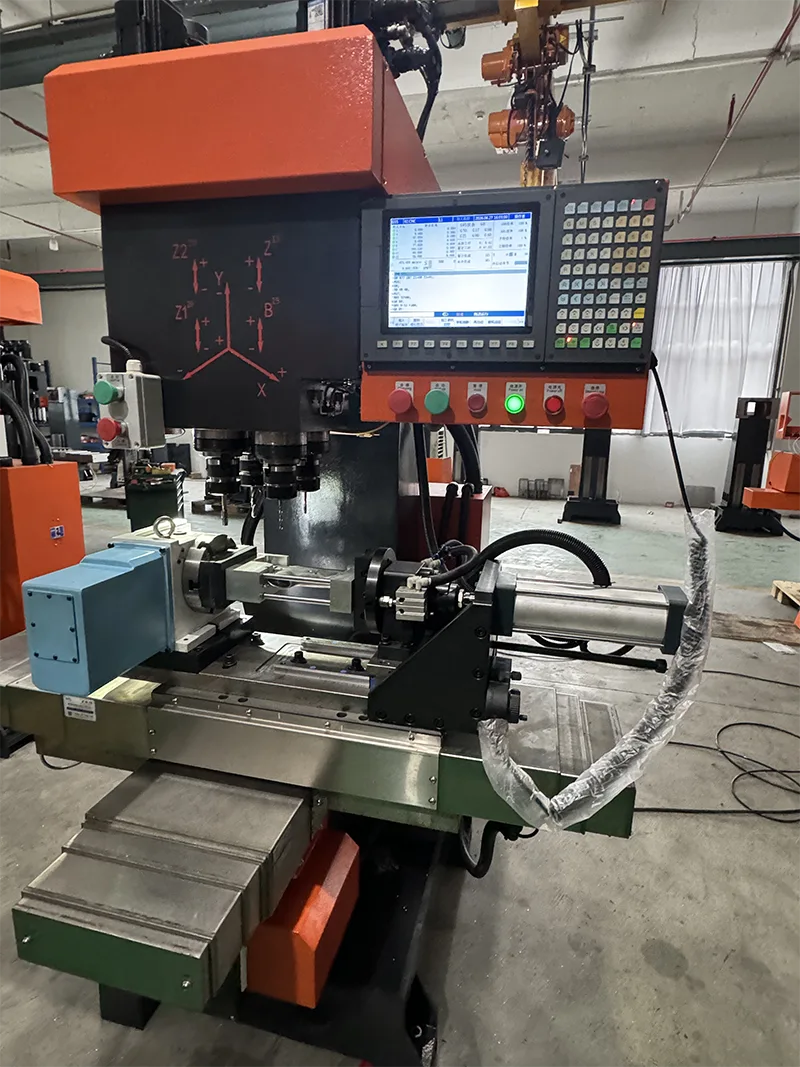

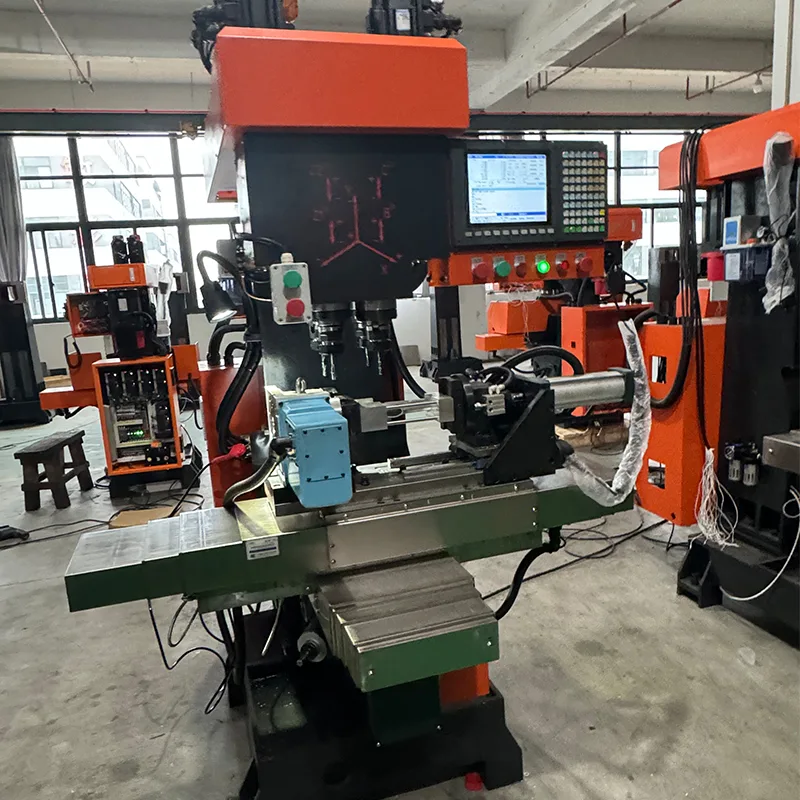

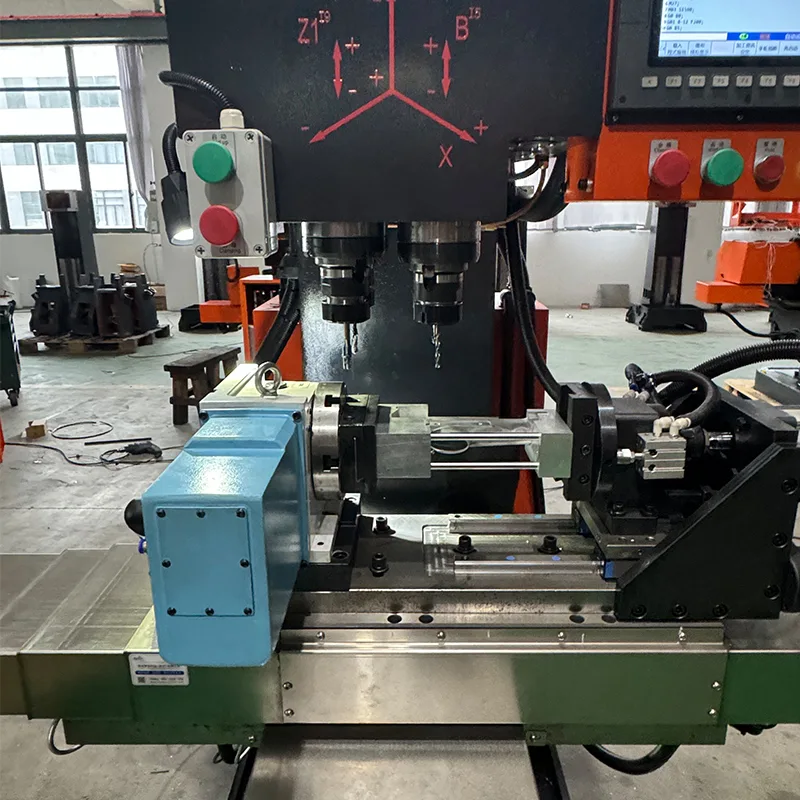

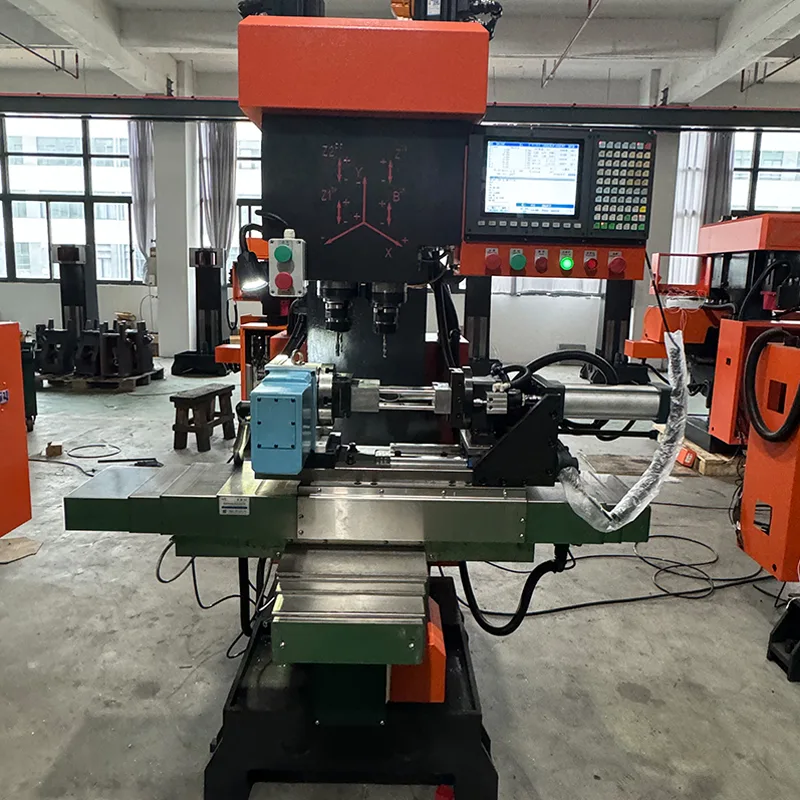

Avatud tüüp ZSK540 lineaarne juhtpuurimiskeskus on avatud tüüpi konfiguratsioonis vertikaalne 4-teljeline lineaarne juhtpuurimiskeskus. See mudel on ilma lehtmetallist korpuseta, pakkudes avatud raami disaini, mis sobib rakendusteks, kus täielikku korpust pole vaja. Masin on varustatud puutetundliku ekraaniga Taiwan Syntec siini CNC-süsteemiga, millel on kasutajasõbralik inim-masin liides intuitiivseks programmeerimiseks ja lihtsaks kasutamiseks. 4-teljelise CNC-funktsiooniga saavad kõik neli telge teha puurimis-, keerme- ja freesimistoiminguid. Sisseehitatud sagedusmuunduriga 5,5 kW servo-spindli mootor võimaldab jäigalt koputamist ja astmeteta kiiruse reguleerimist, tagades töötlemise täpsuse.

Masina konfiguratsioon ja struktuuriomadused

Lineaarne juhtpuurimiskeskuse avatud tüüp ZSK540 on ehitatud järgmiste standardkonfiguratsioonide ja konstruktsiooniomadustega.

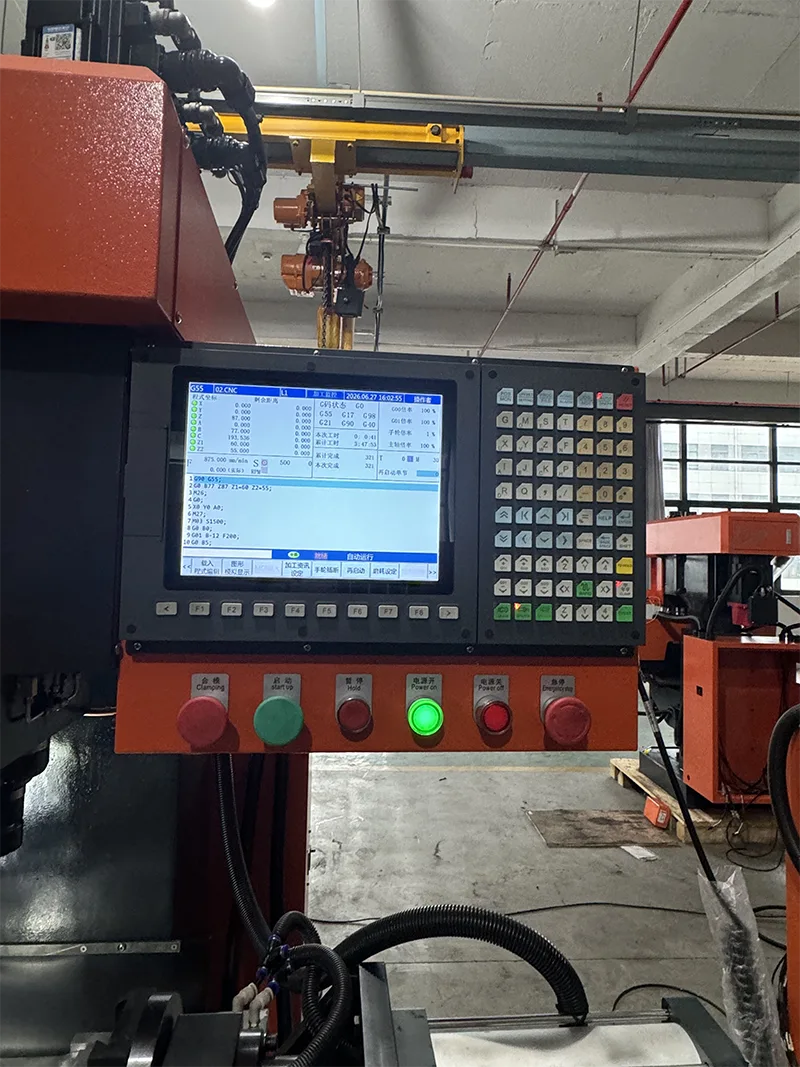

· CNC-süsteem: Taiwan Syntec siini puuteekraaniga CNC-süsteem. Kasutajasõbralik inimese-masina liides. Intuitiivne programmeerimine. Lihtne toiming. Kiiresti õpitav.

· Servosüsteem: Syntec servomootorid, kokku 5 ühikut (4 piduriga). 5,5 kW Huahongi spindli servomootor.

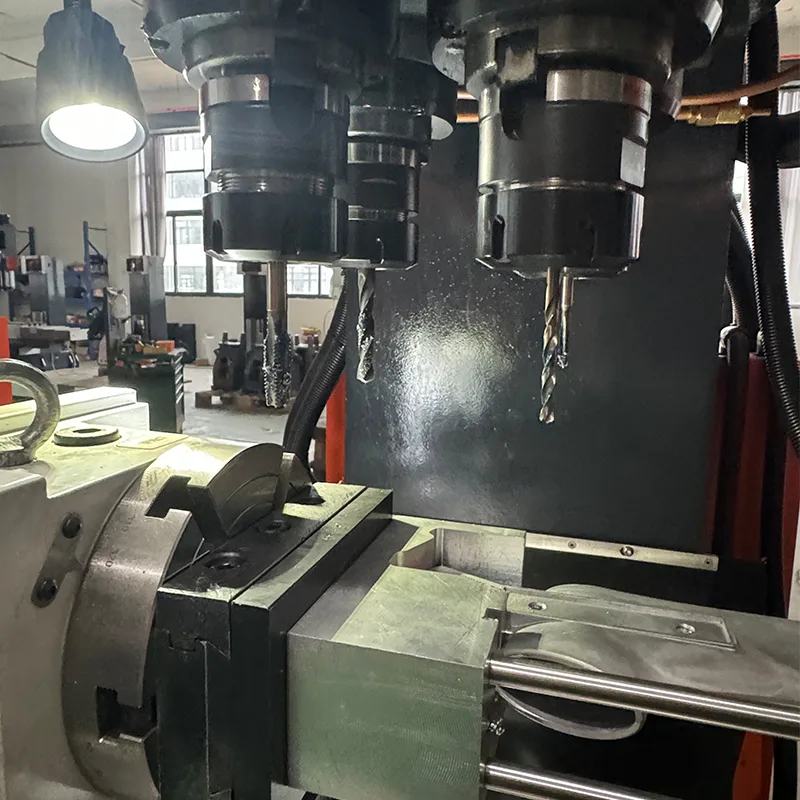

· Spindel: BT40 spindli koonus. Spindli varruka läbimõõt 105 mm. Spindli kiirus 0-3000 p/min.

· Juhikud ja kuulkruvid: Hiwini lineaarsed juhikud (6 ühikut) ja Dinghani kuulkruvid (3 ühikut). Z-telje samm 10mm, X/Y-telje samm 16mm. Toetab rasket lõikamist.

· Pneumaatilised komponendid: Koreast imporditud pneumaatilised komponendid.

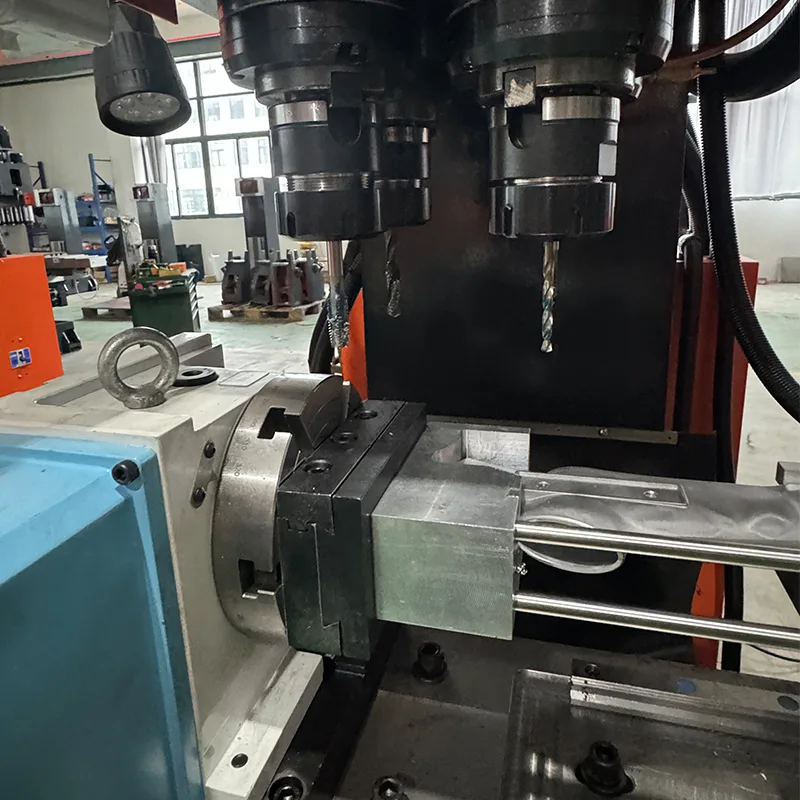

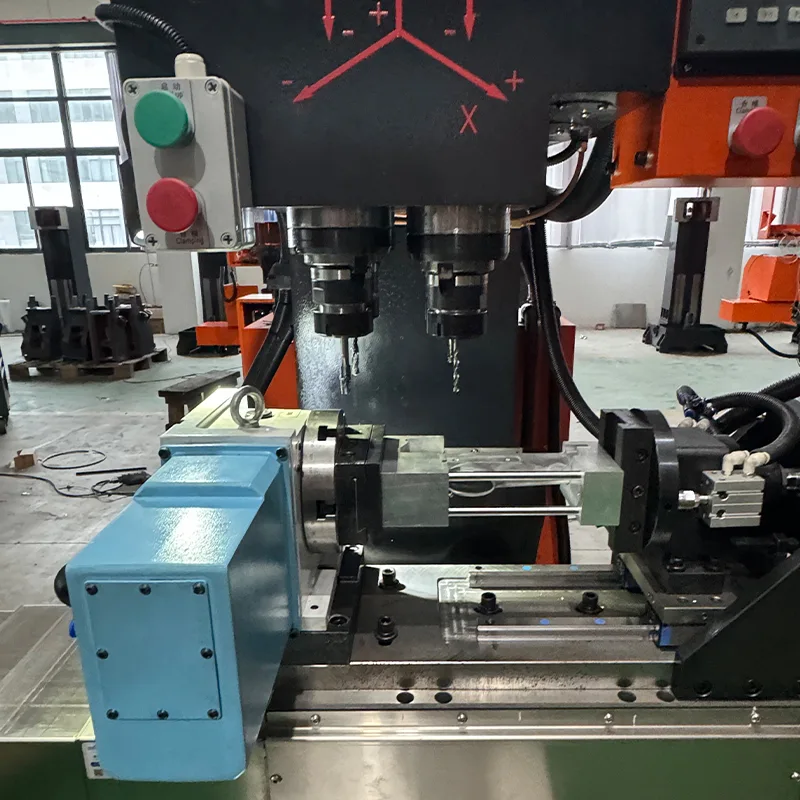

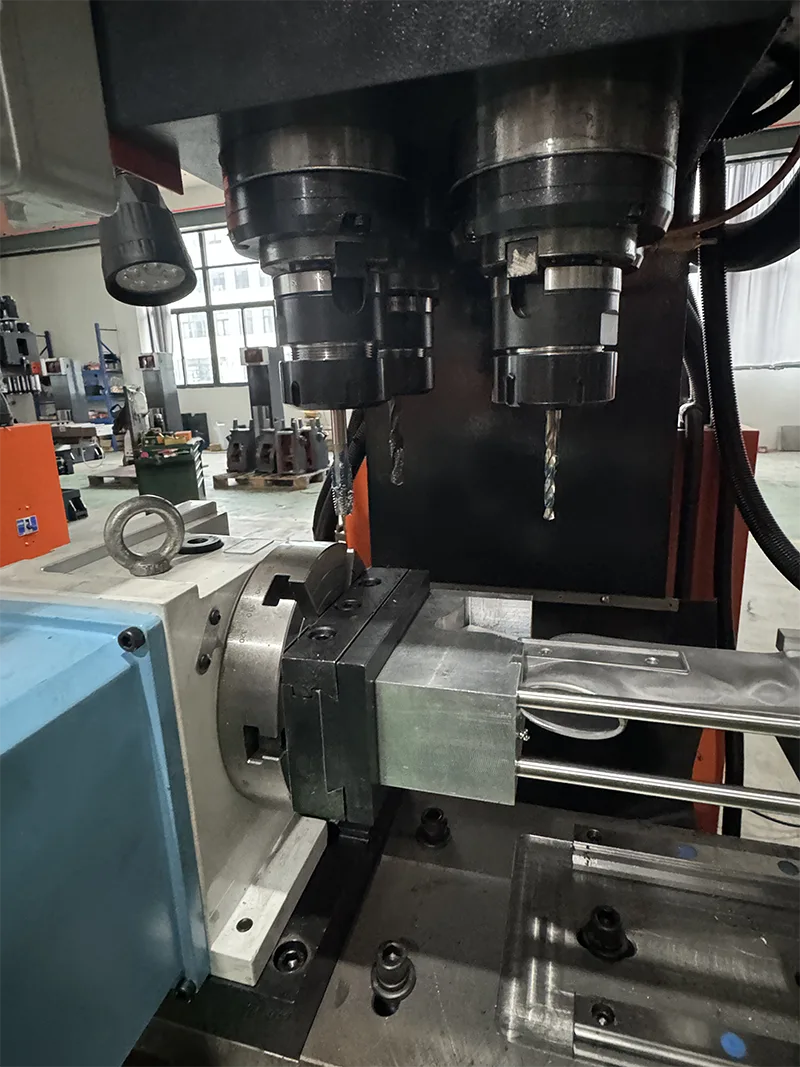

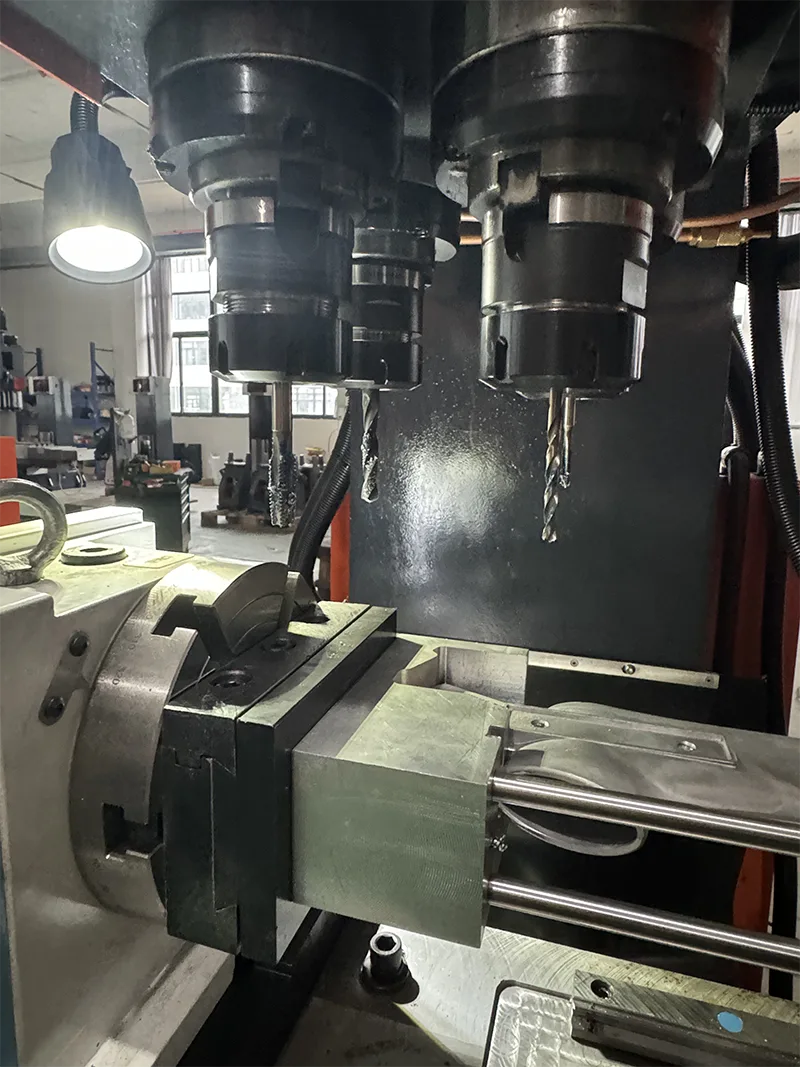

· Neljas telg: varustatud neljanda teljega erinevatel tasapindadel puurimiseks, treppimiseks, freesimiseks ja pilude lõikamiseks.

· Elektrilised komponendid: Hiina standardsed elektrikomponendid. Kaasas jahutusvedeliku paak.

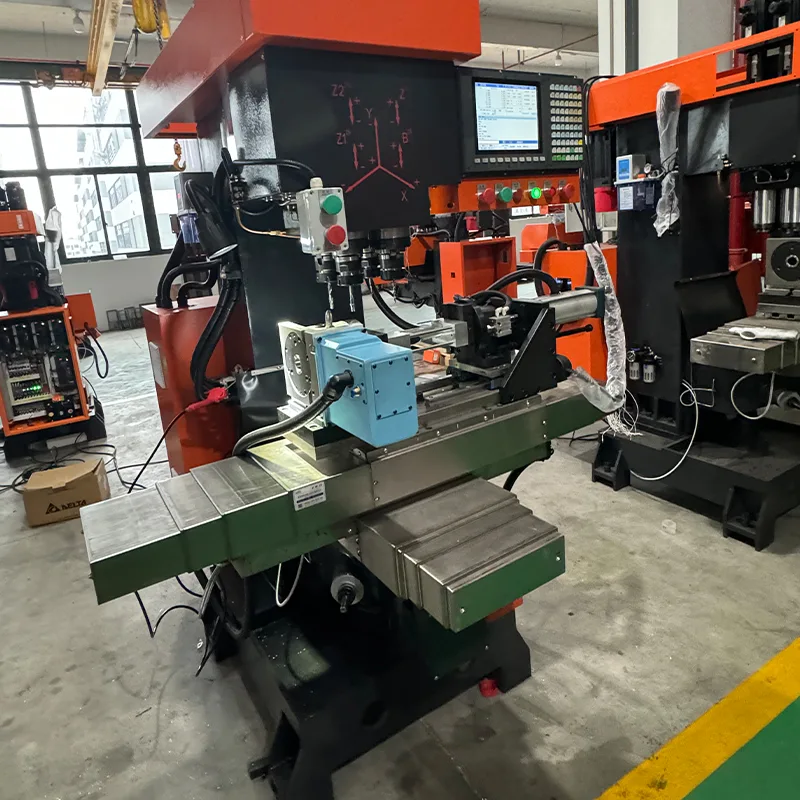

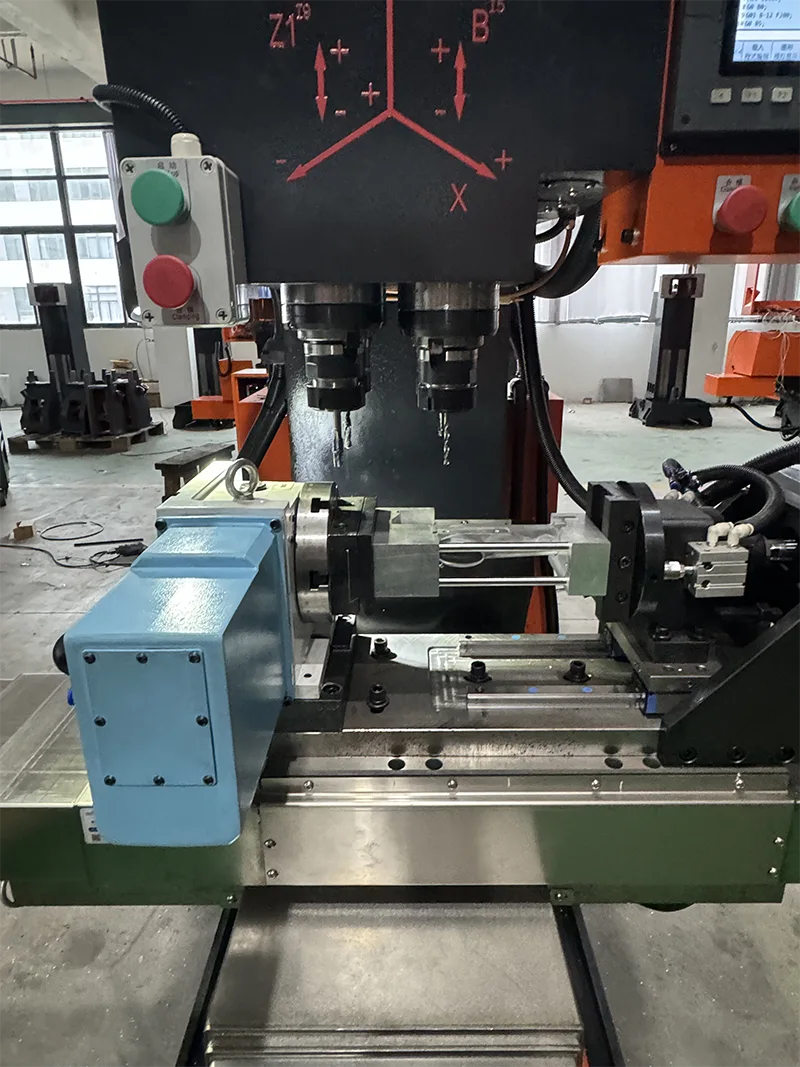

· Avatud tüüpi disain: lehtmetallist korpus puudub. Avatud raami struktuur hõlbustab juurdepääsu ja tooriku laadimist.

Tehnilised andmed

Järgmised tehnilised parameetrid kehtivad ZSK540 lineaarse juhtpuurimise keermestuskeskuse avatud tüübi kohta.

Neljanda telje tehnilised andmed

Lineaarne juhtpuurimiskeskuse avatud tüüp ZSK540 on varustatud neljanda teljega. Kehtivad järgmised parameetrid.

Töötlemisvõimalused ja tööeelised

Avatud tüüp ZSK540 Linear Guide Drilling Tapping Center on mõeldud tõhusaks tootmiseks järgmiste võimaluste ja eelistega.

· Mitmeteljeline mehaaniline töötlemine: 4-teljeline CNC-funktsioon võimaldab nelja teljega erinevatel tasapindadel puurimist, keermetamist, freesimist ja pilude lõikamist.

· Raske lõikevõimsus: Hiwini rull-lineaarsete juhikute ja rull-kuulkruvidega töölaud ja keskmine kronstein toetavad raskeid lõikeoperatsioone.

· Suur täpsus: digitaalne positsioneerimine suure korduspositsioneerimise täpsusega. Kiire tööriista seadistamise kiirus.

· Tootlikkus: mugav töö võimaldab ühel operaatoril juhtida mitut masinat, vähendades tööjõukulusid ja töömahukust.

· Avatud tüüpi disain: ükski lehtmetallist korpus ei võimalda töödeldava detaili laadimiseks ja hooldamiseks hõlpsat juurdepääsu.

Tootmisprotsess ja kvaliteedi tagamine

Yueli järgib rangeid tootmis- ja kvaliteedikontrolli protsesse, et tagada masina töökindlus ja täpsus.

· Materjalitöötlus: malm, mida on töödeldud kõrgel temperatuuril ja vananemistöötlusega üle 6 kuu.

· Täpne kokkupanek: lineaarsete juhikute, kuulkruvide ja laagrite range montaažiprotsess.

· Professionaalne kraapimine: mootori aluse kraapimine, spindli otsa kraapimine ja kolonni kinnituspinna kraapimine.

· Kvaliteedikontroll: kõrguse vea tuvastamine samaaegse sirguse mõõtmisega X- ja Y-suunas. Spindli vertikaalsus töölaua suhtes 0,01 mm piires. Z-telje juhttee laua perpendikulaarsuseni 0,01 mm piires. X-Y telje juhiku perpendikulaarsus 0,005 mm piires.

· Jälgitavus: täielikult jälgitava kvaliteedikontrollisüsteemiga teaduslik toodang.

Rakendusväljad

Lineaarne juhtpuurimiskeskus ZSK540 avatud tüüp sobib metalli lõikamiseks paljudes Yueli teenindatavates tööstusharudes.

· Materjalid: vask, alumiinium, tsingisulam, teras.

· Sanitaartehnika – santehnilised komponendid ja furnituur.

· Tulekaitseklapid – klapi korpused ja komponendid.

· Riistvara – ukse juhtimisriistvara, elektririistvara.

· Autoosad – mootorikomponendid, mootorrattatarvikud.

· Lennundus – täppiskomponendid.

· Masinatootmine – üldmasinate osad.

Korduma kippuvad küsimused

Mis vahe on sellel mudelil ja kaasasoleval versioonil?

Sellel mudelil pole lehtmetallist korpust. See on avatud tüüpi konfiguratsioon.

Mis on spindli koonus ja maksimaalne puurimisvõimsus?

BT40 spindli koonus. Maksimaalne puuri läbimõõt on 50 mm. Maksimaalne kraani läbimõõt on 50 mm.

Mis on X- ja Y-telje käik?

X-telje käik on 400 mm. Y-telje käik on 280 mm.

Mis marki on lineaarsed juhikud ja kuulkruvid?

Hiwini lineaarsed juhikud ja kuulkruvid. Taiwan Syntec CNC süsteem. Koreast imporditud pneumaatilised komponendid.

Millistele tööstusharudele see masin sobib?

Sanitaartehnika, tulekaitseklapid, riistvara, elektriseadmed, kosmosetööstus, masinate tootmine, autoosad.
