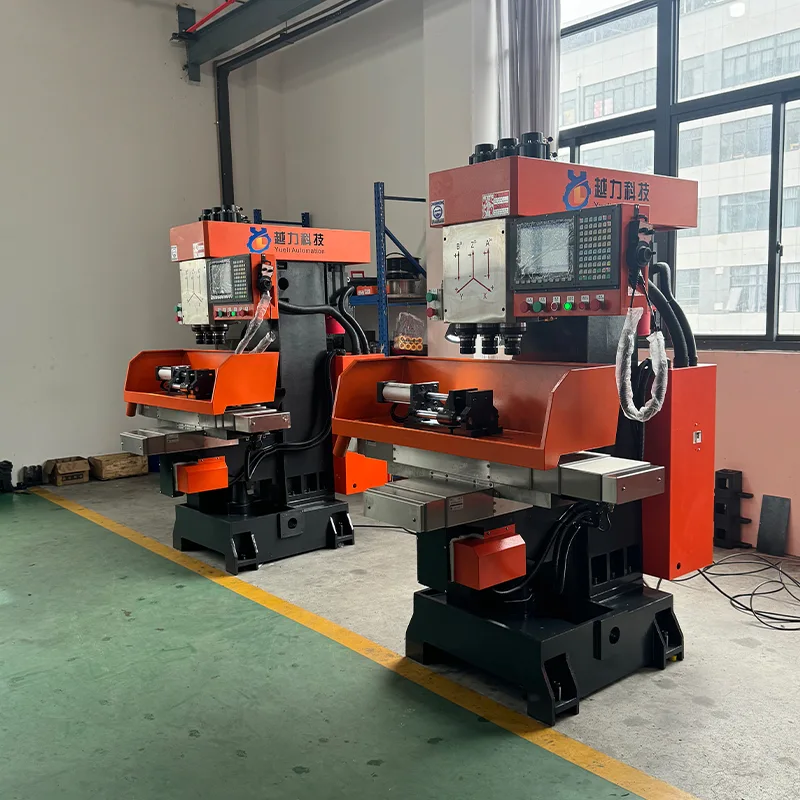

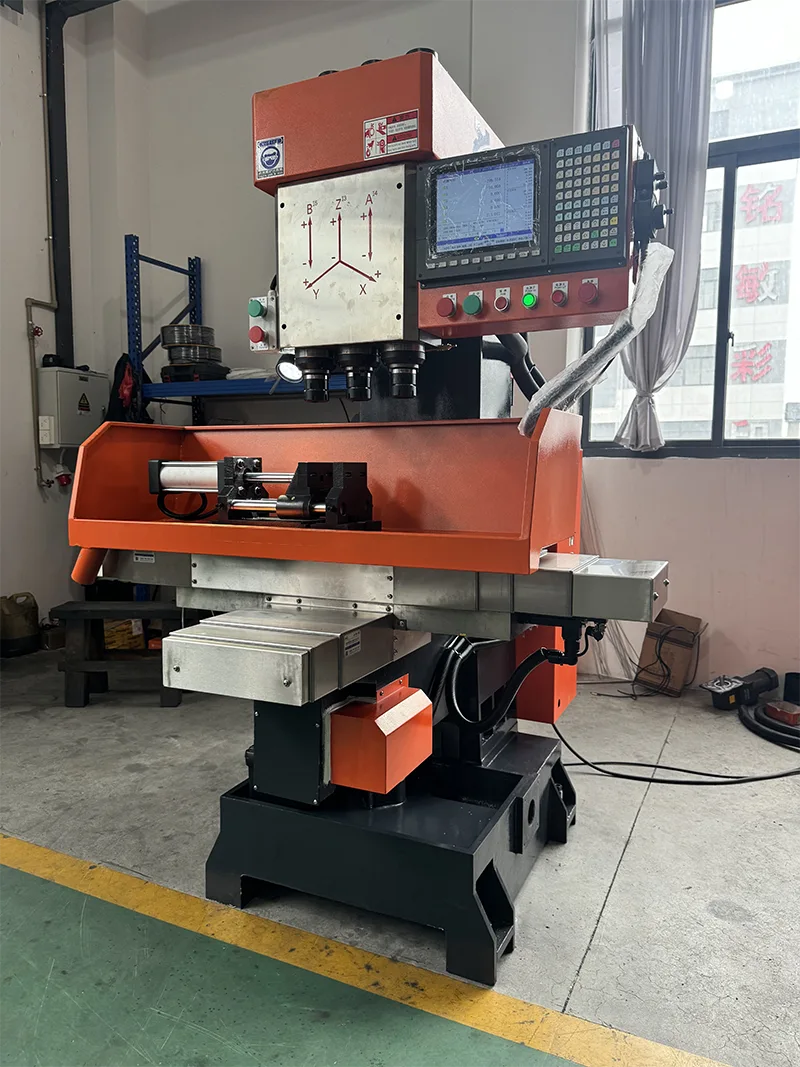

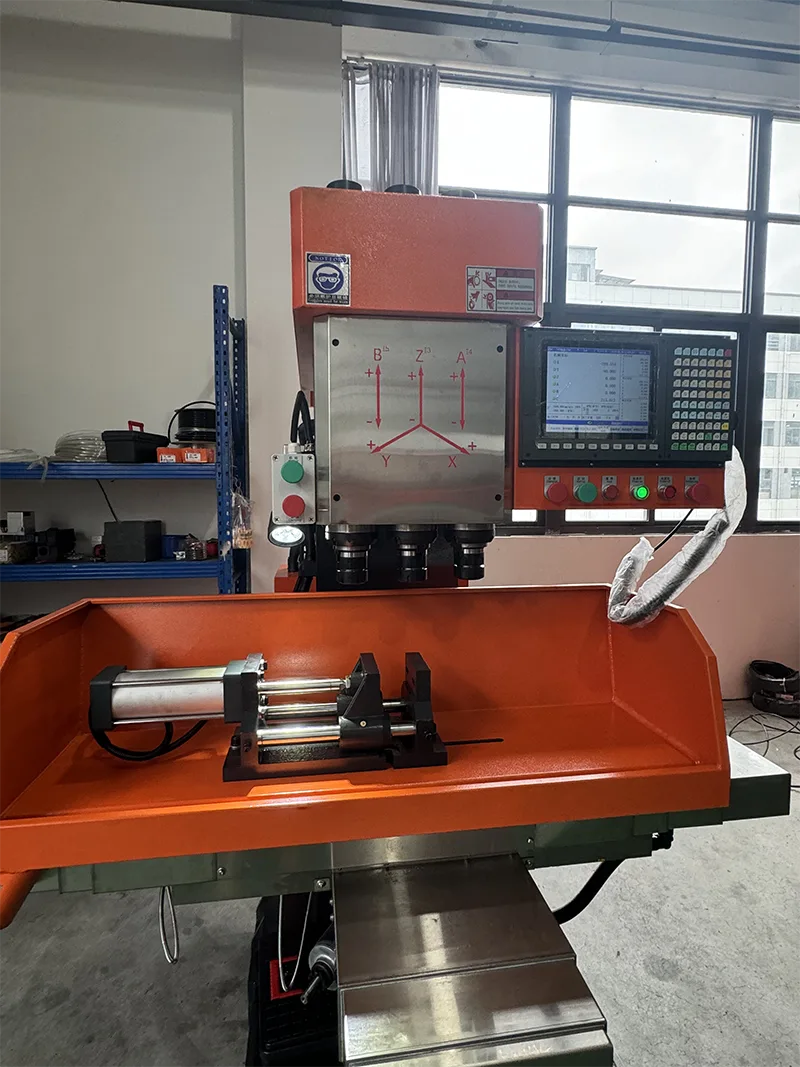

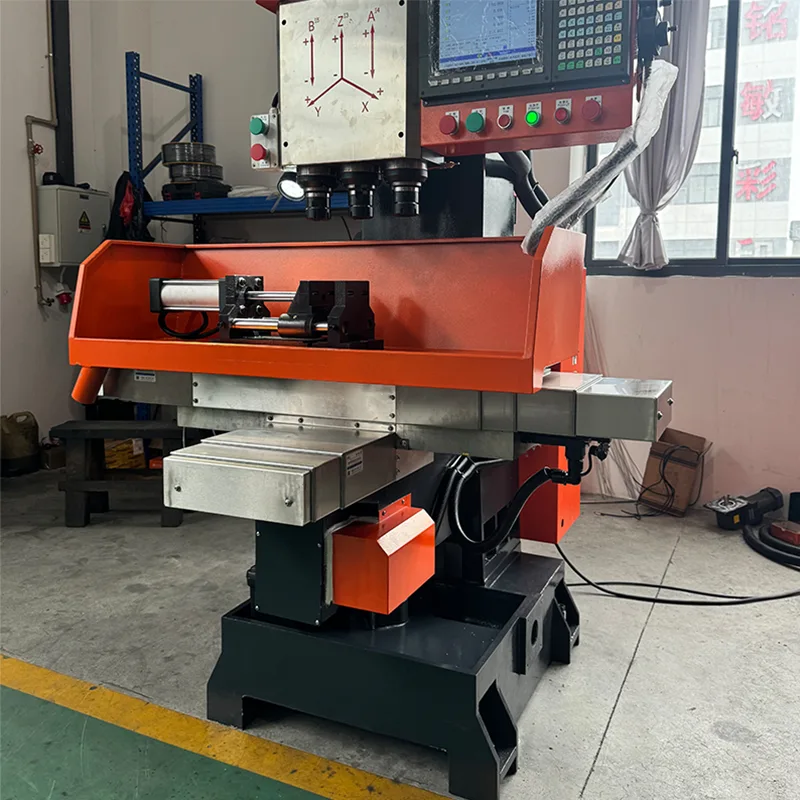

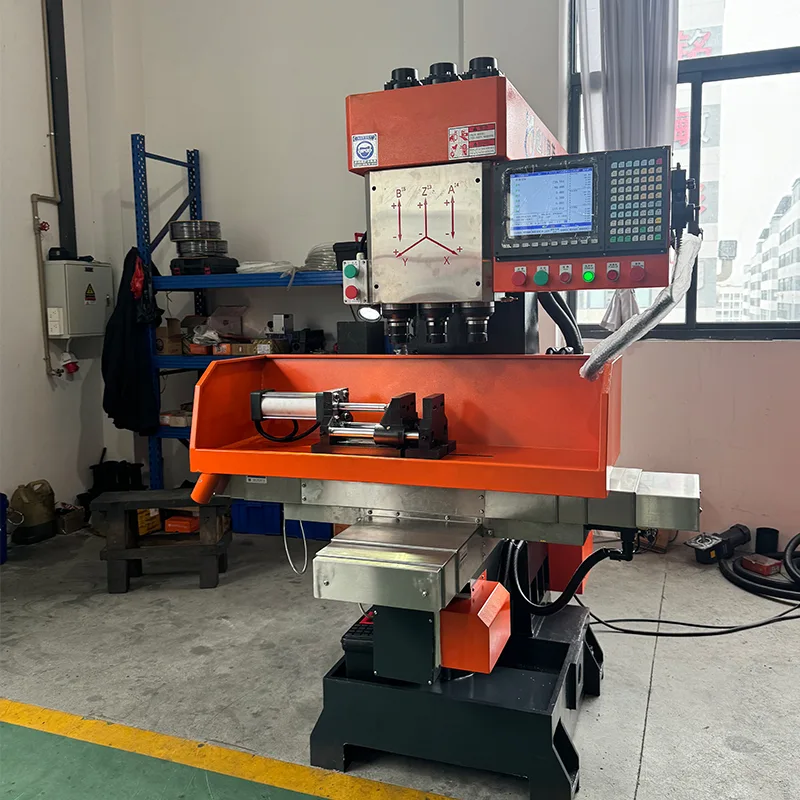

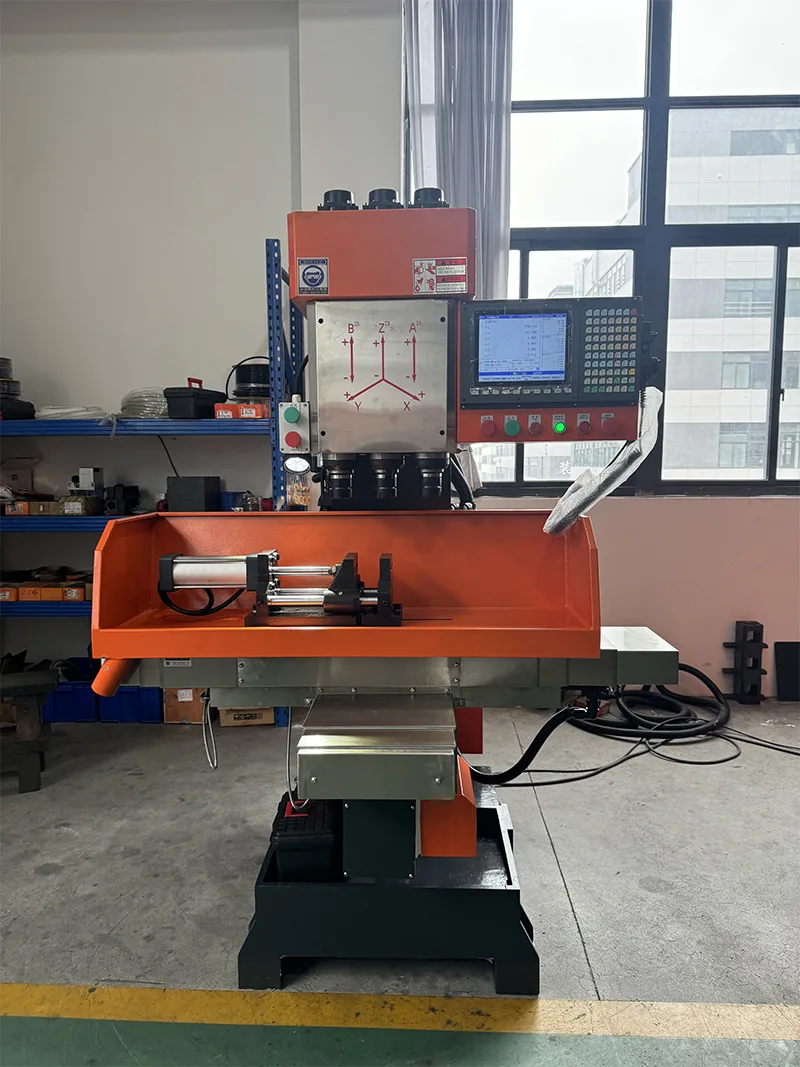

Vertikaalne CNC kolmeteljeline

Vertikaalne CNC kolmeteljeline ZSK-4150X4 on meie ettevõtte küps toode. See tööpink lahendab probleemi, et suure hulga detailide töötlemisel ei saanud puurimist, hõõrimist ja keermetamist korraga lõpule viia. Täielik puurimine, hõõritsemine, faasimine ja keermestamine ning muud nõuded on ideaalne mehaaniline seade kõrge efektiivsuse ja energiasäästu saavutamiseks. Masinat on lihtne kasutada ja seda saab vabalt kasutada ilma spetsiaalsete tehniliste töötajateta. Ettevõte on kogunud üle kümne aasta professionaalset tehnoloogiat ja ranget kvaliteedikontrolli ning sellel on hea müügijärgne teenindus, mille kliendid hästi vastu võtavad.

Toote tutvustus

Vertikaalne CNC kolmeteljeline ZSK-4150X4 on meie ettevõtte küps toode. See tööpink lahendab probleemi, et suure hulga detailide töötlemisel ei saanud puurimist, hõõrimist ja keermetamist korraga lõpule viia.

· Täielik puurimine, hõõritsemine, faasimine ja keermestamine ühe toiminguga.

· Ideaalne mehaaniline varustus kõrge efektiivsuse ja energiasäästu saavutamiseks.

· Lihtne kasutada ilma spetsiaalse tehnilise personalita.

· Rohkem kui kümme aastat professionaalset tehnoloogiat ja ranget kvaliteedikontrolli.

· Hea müügijärgne teenindus, mis on klientide poolt hästi vastu võetud.

Peamised omadused

Vertikaalsel CNC kolmeteljelisel ZSK-4150X4-l on järgmised omadused.

· Suure hulga detailide töötlemine, puurimine ja hõõritamine ning trepimine lõpetatakse korraga, suure efektiivsusega.

· Kere on kompaktne ja jäik.

· Peavõll on valmistatud kvaliteetsest legeerterasest ning see on karastatud ja kuumtöödeldud, täpselt lihvitud. Sellel on kõrge kulumiskindlus.

· Liugpind kustutatakse ülehelisagedusega. Sellel on määrdeseade, mis tagab libiseva pinna kasutusea.

· Töölaua vasak- ja parempoolne liikumine võtab kasutusele käivitusseadme ja puhvri positsioneerimisseadme, millel on väike vibratsioon ja kiire liikumine.

· Noa käepide on tõmbevarda tüüpi, mida pole kerge maha kukkuda. Sellel on kõrge ohutus.

Tehnilised andmed

Vertikaalse CNC kolmeteljelise ZSK-4150X4 puhul kehtivad järgmised tehnilised parameetrid.

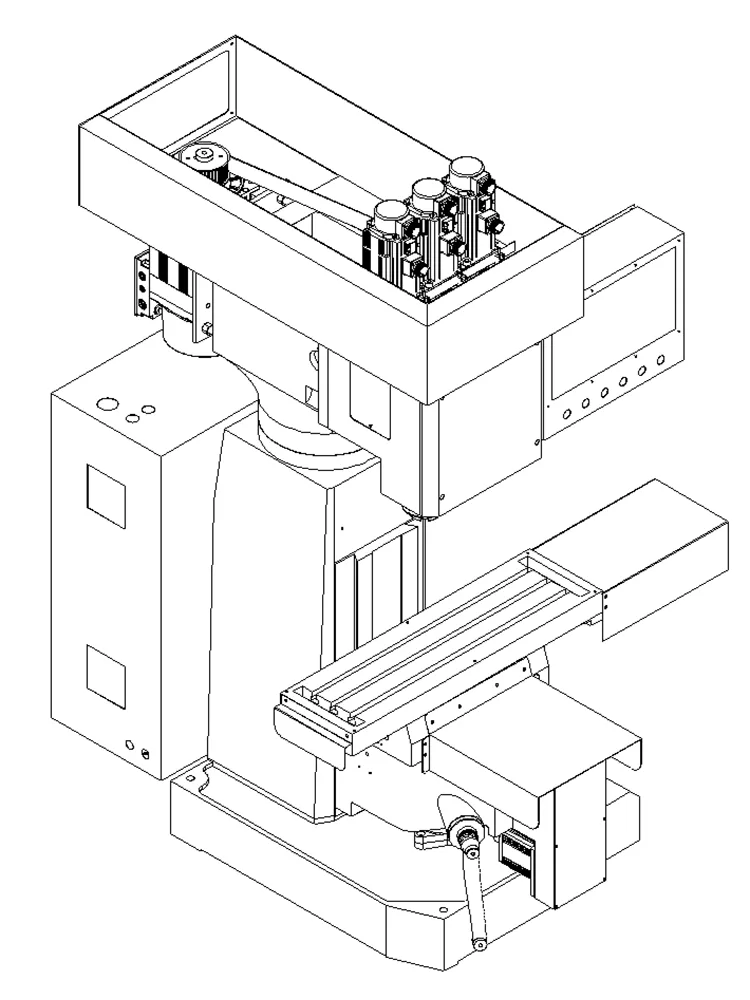

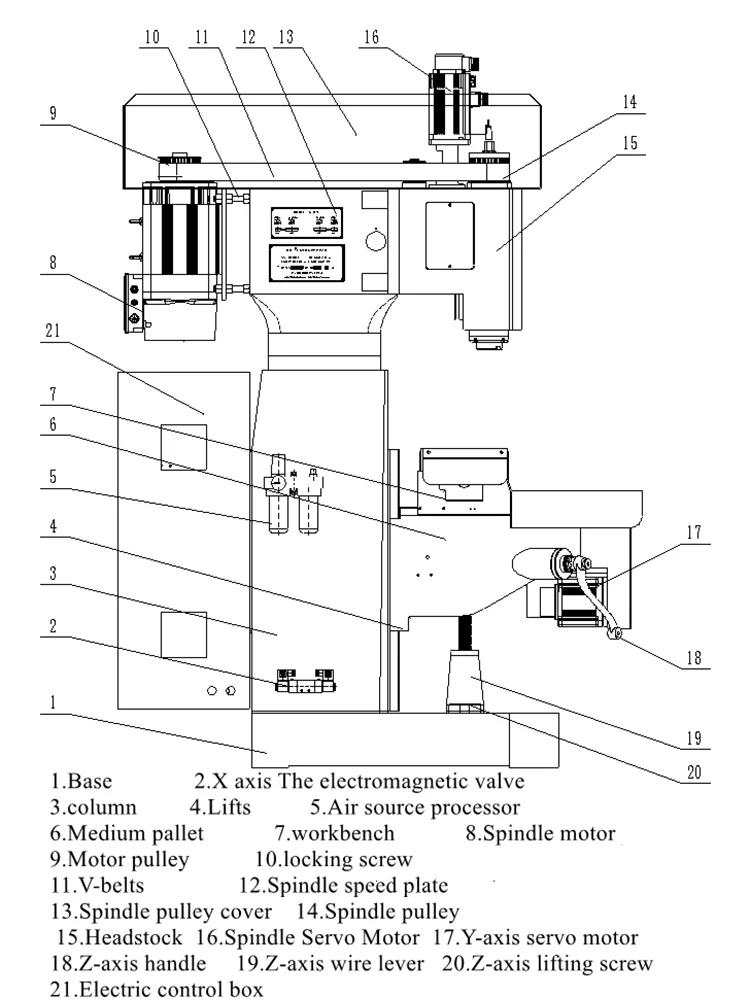

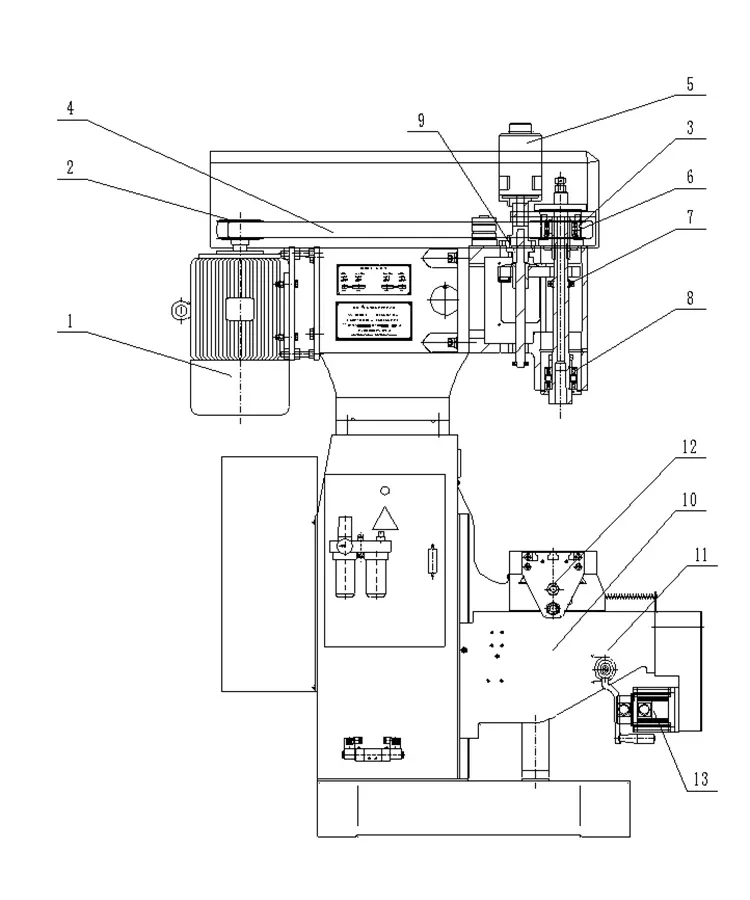

Tööpingi mehhanism ja jõudlus

Vertikaalse CNC kolmeteljelise ZSK-4150X4 disain võtab vastu freespingi ja tugikäivitusseadme konstruktsiooniomadused, mille eelisteks on kõrge töötlemise efektiivsus, stabiilne täpsus ja lihtsad tööprotseduurid. PLC kasutamine loogilise juhtimise töötlemiseks võib tõhusalt vältida kaarelühist, mis on põhjustatud mootori edasi- ja tagasilülitamisest. Samal ajal kasutatakse solenoidklapi juhtimiseks impulsskäivitusmeetodit, et vältida nähtust, et solenoidklapi mähis on pikka aega pingestatud, põhjustades mähise läbipõlemise.

· Struktuur: Lihtne töötlemiskeskus. Programmi juhtimine kasutab Taiwan Yitu juhtimissüsteemi koos tuvastusfunktsiooniga, et vältida kraani või tööriista kahjustamist solenoidklapi või õlisilindri rikke tõttu. Inim-masin sõbralik dialoog lihtsaks kasutamiseks.

· Sobib suurte ja keskmiste partiide osade töötlemiseks. Ühekordne kinnitus. Kõrge efektiivsus ja hea täpsus.

· Keermemehhanism ei pea juhtkruvi ajamit vahetama. Helikõrgus on standardne. Pekingi supersünkroonne peaservomootor koos oma sagedusmuundusega parandab keerme pinna karedust ja tagab täpsuse.

· Jõupea komponentide sõltumatu uurimine ja arendus. Täppislihvimine. Hea kulumiskindlus ja pikk kasutusiga.

· Hust CNC süsteem saab seadistada etteandekiirust vastavalt vajadustele. Pärast pikaajalist kasutamist kulub juhtkruvi, süsteemil on tööriista kompenseerimise funktsioon.

· Iga mootoriga liugpind kasutab tsentraliseeritud automaatset määrimisseadet, et tagada tööpingi kasutusiga.

· Liuglaua liikumine, mida juhib servomootor. Digitaalselt saab määrata mitu koordinaati. Kõrge positsioneerimise täpsus. Madal vibratsioon. Kiire reageerimine.

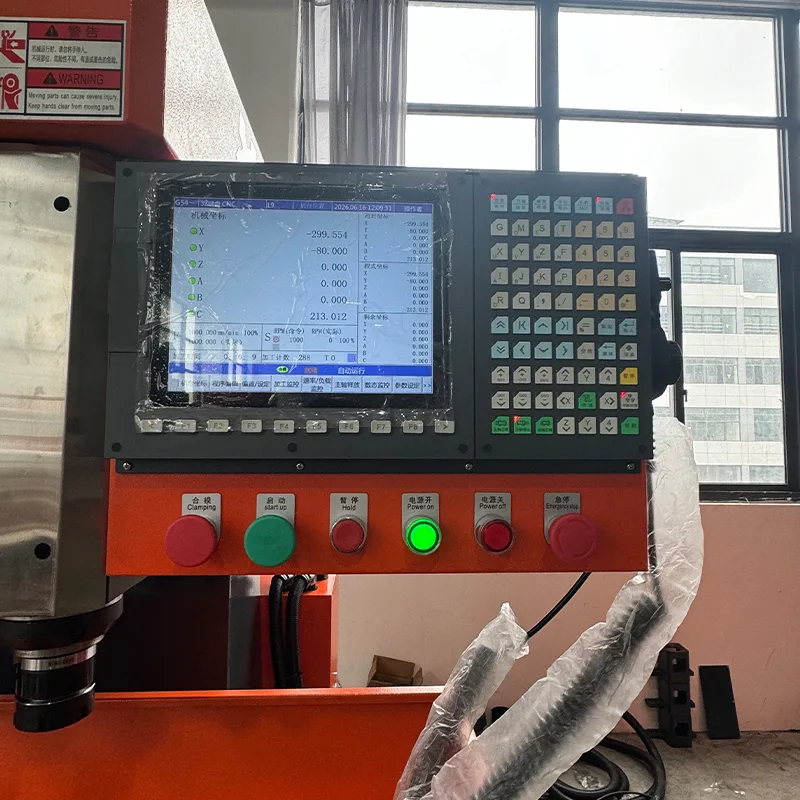

· Töötlemise ajal kuvatakse tooriku olekut puuteekraanil. Alarm funktsioon rikete korral.

· Täielikult suletud kaitse tagab isikliku ohutuse ja parandab töötlemiskeskkonda.

Elektrisüsteem

Vertikaalne CNC kolmeteljeline ZSK-4150X4 kasutab järgmisi elektrilisi komponente.

· Solenoidklapp: Taiwan AirTAC. Hea stabiilsus. Õhurõhk ei tohi olla madalam kui 0,5 MPa.

· Vahelduvvoolu kontaktor: Korea LS. Hea stabiilsus.

· Relee: Omron. Hea stabiilsus.

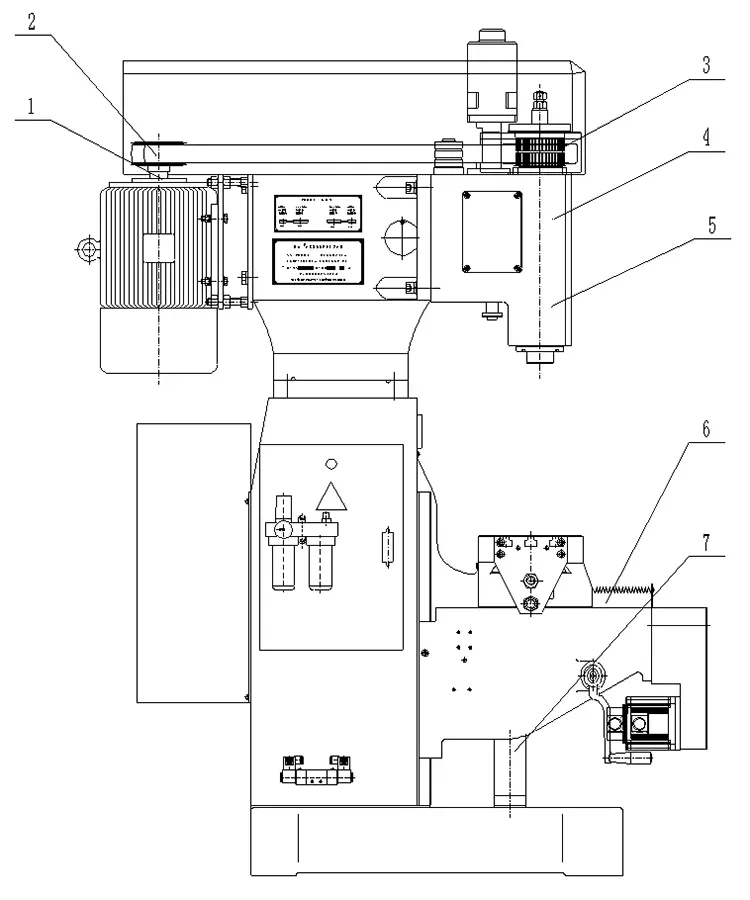

Edastussüsteem

Vertikaalne CNC kolmeteljeline ZSK-4150X4 kasutab järgmisi ülekandekomponente.

Määrimissüsteem

Spindli hülss ja juhtsiinide pind on määritud manuaalse määrdepumbaga, mis muudab töö lihtsamaks ja terviklikumaks, tagades määrdepinna kasutusea.

Ettevaatusabinõud kasutamisel ja töötlemisel

Järgmised ettevaatusabinõud pärinevad vertikaalse CNC kolmeteljelise ZSK-4150X4 kasutusjuhendist.

· Enne kasutamist lugege läbi kasutusjuhend ja kaasasolevad dokumendid.

· Toide: kolmefaasiline neljajuhtmeline, võimsus 7KW, isoleeritud juhtme ristlõige mitte alla 4mm² (vask).

· Ärge paigaldage soojusallika, kõrge temperatuuri või tolmuste piirkondade lähedusse.

· Enne esmakordset kasutamist pärast lahtipakkimist lisage õli märgijoonele õli.

· Jahutuspump ei saa töötada ilma vedelikuta.

· Ärge jagage toitekarpi elektrikeevitusmasinate või kõrg-/kesksageduslike seadmetega.

· Maandusjuhe peab olema ühendatud standardse. Ristlõige vähemalt 2,5 mm².

· Pärast toite sisselülitamist kasutage testpliiatsit, et kontrollida, kas masin pole väljastpoolt elektrifitseeritud.

· Käivitage õlipumba mootor vastavalt juhendile. Jälgige, kas õlipump on ümber pööratud.

· Läheduslülitid on reguleeritud ja fikseeritud. Väikesed kohandused lubatud. Suuremad muudatused on seotud müügijärgse teenindusega.

· Inverteri parameetrid seadistatud enne tehast. Kasutajal ei ole lubatud eraldi seadistada.

· Inverteri häire vältimiseks ärge vajutage "käsitsi" nuppu kiiresti ja sageli.

· Tööriista vahetamisel või ajamirihma reguleerimisel lülitage väline toiteallikas välja.

· Kollakasroheline maandusklemm peab olema maandatud. Ärge ühendage faasiliini nullklemmiga (N).

· Ärge valige ülekoormusrežiimi. Kasutage sobivaid tööriistu, lõikekogust, etteandekiirust.

· Elektrilise juhtkarbi lukustuslüliti. Hoolduskontrolli ajaks lülitage toide välja ja lukustage.

Korduma kippuvad küsimused

Mis on selle masina spindli koonus?

Vertikaalse CNC kolmeteljelise ZSK-4150X4 spindli koonus on MT4.

Mis on maksimaalne ava läbimõõt, mida saab töödelda?

Maksimaalne augu läbimõõt on Ф50mm, kui töödeldakse 4 lõiketeraga vasest detaile ja etteande pöörde kohta 0,16mm/r.

Mis on maksimaalne kraani läbimõõt?

Maksimaalne keerme läbimõõt on vasest osade töötlemisel Ф50 mm. Millised on X-, Y- ja Z-telje käigud? X-telje käik on 400 mm, Y-telje käik on 250 mm ja Z-telje käik on 320 mm.

Mis on spindli pöörlemissageduse vahemik?

Z1 ja Z2 telje spindli kiiruste vahemik on servojuhtimisega 619 kuni 1420 p/min.

Mis on spindli mootori võimsus ja masina kogumass?

Spindli servomootori võimsus on 380 V juures 5,5 kW ja masina netokaal on 2500 kg.

Millist juhtimissüsteemi see masin kasutab?

Masin kasutab Taiwani Yitu juhtimissüsteemi koos inimese ja masina sõbraliku dialoogiga, et seda hõlpsalt kasutada.
