Puurimis- ja koputusmasin

Hiina professionaalse tootjana soovib Yueli teile puurimis- ja koputamismasina. Ja pakume teile parimat müügijärgset teenust ja õigeaegset kohaletoimetamist.

Mudel:LY-650

Saada päring

Tootekirjeldus

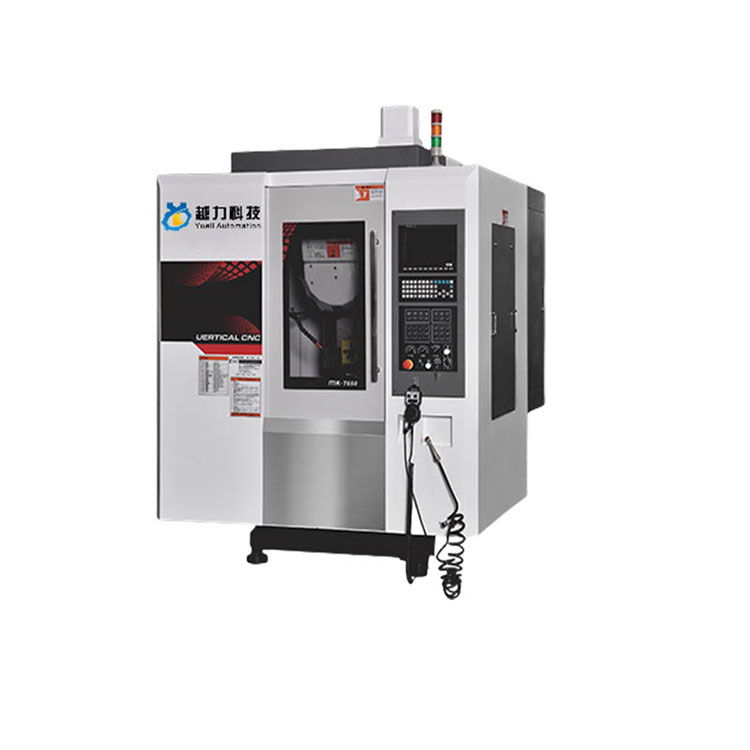

LY-650 puurimis- ja koputusmasin

Hiinas mainekas tootja Yeli on nõus teile puurimis- ja koputamismasina pakkuma. Lubame pakkuda teile parimat müügijärgset tuge ja kiiret kohaletoimetamist. Drilling And Tapping Machine

Toote sissejuhatus:

Funktsiooni ülevaade:

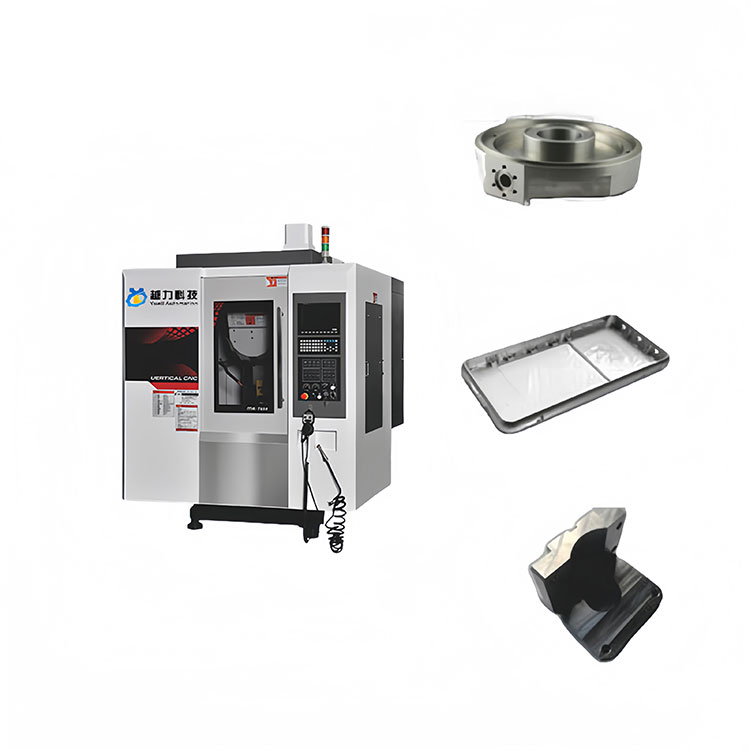

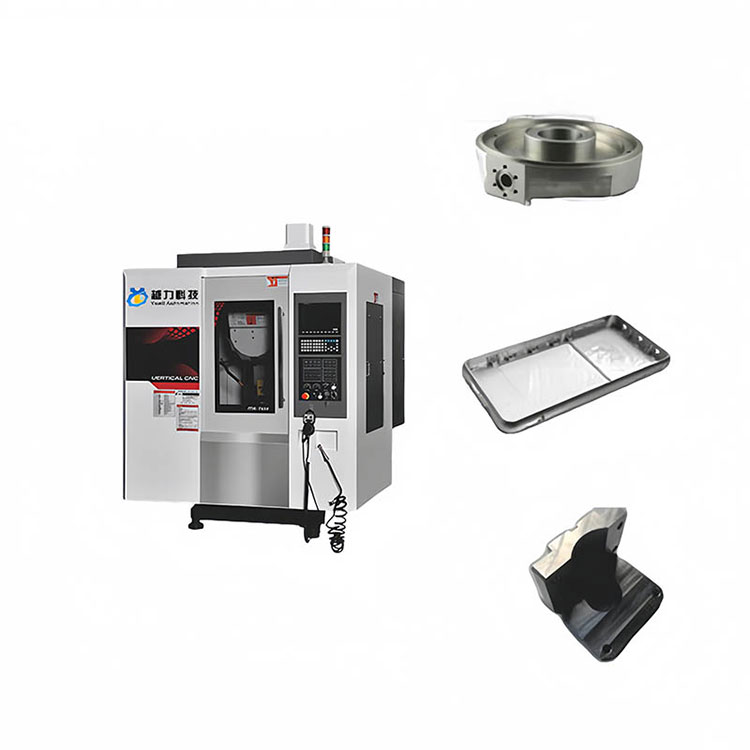

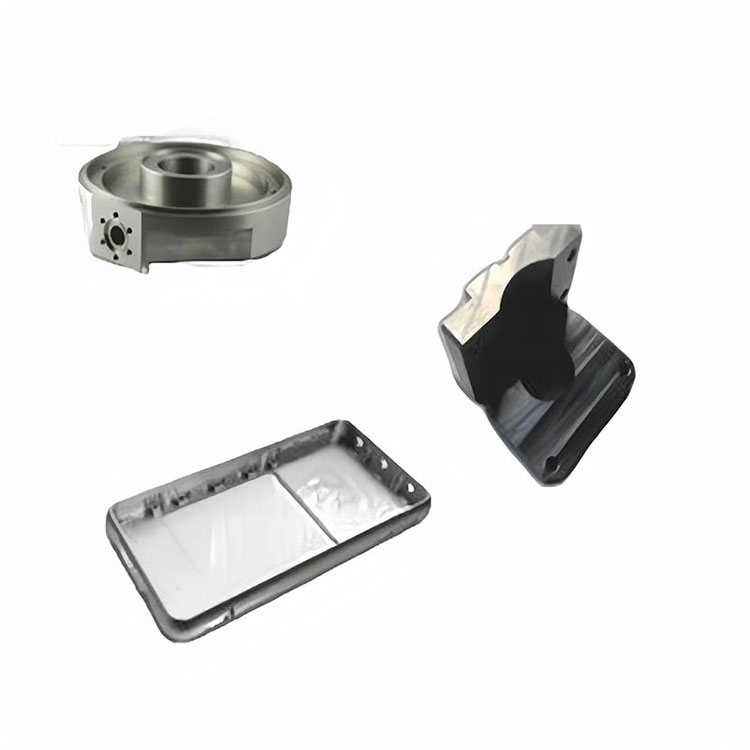

Spetsialiseerunud väikeste poorsete osade ja toodete töötlemiseks. See sobib mobiiltelefonide osade, kommunikatsiooniseadmete, kosmose, autovedurite, instrumentide ja arvestrite, kergete tööstuse ja tekstiilite, elektrooniliste seadmete ja masinate tootmise töötlemiseks, samuti vask, alumiiniumlektroodid ja muud töötlevad tööstused;

Põhistruktuur on valmistatud suurest tugevusest malmist ning pärast stressi leevendamist ja vananemisravi on voodi täpsus vastupidav ja stabiilne, pikka aega deformatsiooni puudub;

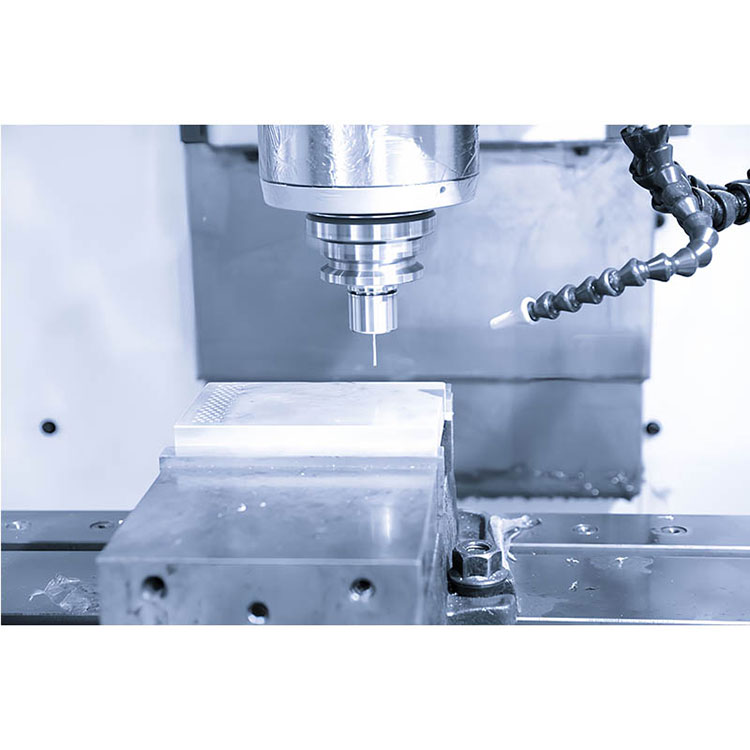

Kasutage ülitäpset sirget ristmikku spindli, et realiseerida kiire tooriku töötlemine; Õli temperatuuri jahutusmasinate süsteemi kasutamine võib vähendada spindli kiire pöörlemise põhjustatud temperatuuri tõusu, parandada tõhusalt spindli termilist pikenemist ja parandada töötlemise täpsust;

Klambritööriistade poodi kasutatakse tööriista muutmise kiiruse ja täpsuse parandamiseks tööriista tööriista ning tööriistapoe maht on 16 või 21 tükki;

FuSelage'i alus võtab kasutusele tagumise kaldkonstruktsiooni konstruktsiooni, mida on tööriista sees olevad jäätmed lihtne puhastada;

Kõrge kolonni konstruktsiooni kujundus suurendab spindli nina otsa ja tööpinki vahelist kaugust, mis sobib paremini neljanda võlli komponentide paigaldamiseks ja rakendamiseks ning muudab töötlemisala laiemaks.

Jälgige määrimist automaatne õli, vahelduv ajastus kvantitatiivne kontroll õli süstimise üle, liikuvate osade püsiv määrimine;

Võrdlusspetsifikatsioon

Mehaaniline parameeter	ühik	T650	T850	T1000	T1200
Triaksiaalne reisimine	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Lauasuurus	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Laua maksimaalne laagivõime	kg	300	500	600	700
Kaugus spindli otsa näost tööpinnani	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Kaugus spindli keskpunktist sammas juhtröör	mm	541	580	580	605
X -telje raudtee spetsifikatsioonid	mm	35	35	35	30
Y-telje raudtee spetsifikatsioonid	mm	30	35	35	35
Z -telje rööpa spetsifikatsioonid	mm	35	35	35	35
X/y/z kruvi spetsifikatsioonid	mm	32x16	36x16	36x16	36x16
Spindli spetsifikatsioon		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Maksimaalne spindli kiirus	pööre	20000	20000	20000	20000
Spindli võim	kw	5.5	5.5	5.5	7.5
X/y/z kolmeteljelise mootori võimsus	kw	1,5/1,5/3	2/2/3	2/2/3	2/2/3
X/y/z kiire maksimaalne kiirus	m/minu	48	48	48	48
X/y/z maksimaalne lõikamiskiirus	mm/min	10000	10000	10000	10000
Kolmetelje positsioneerimise täpsus	mm	± 0,003/300	± 0,003/300	± 0,003/300	± 0,003/300
Kolme telje korduv positsioneerimise täpsus	mm	± 0,002/300	± 0,002/300	± 0,002/300	± 0,002/300
Õhurõhu spetsifikatsioon	kg/cm2	6-7	6-7	6-7	6-7
Masinasuurus	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Masinakaal	T	3.2	4.5	5.3	6.5

Erinevad CNC süsteemi valikud

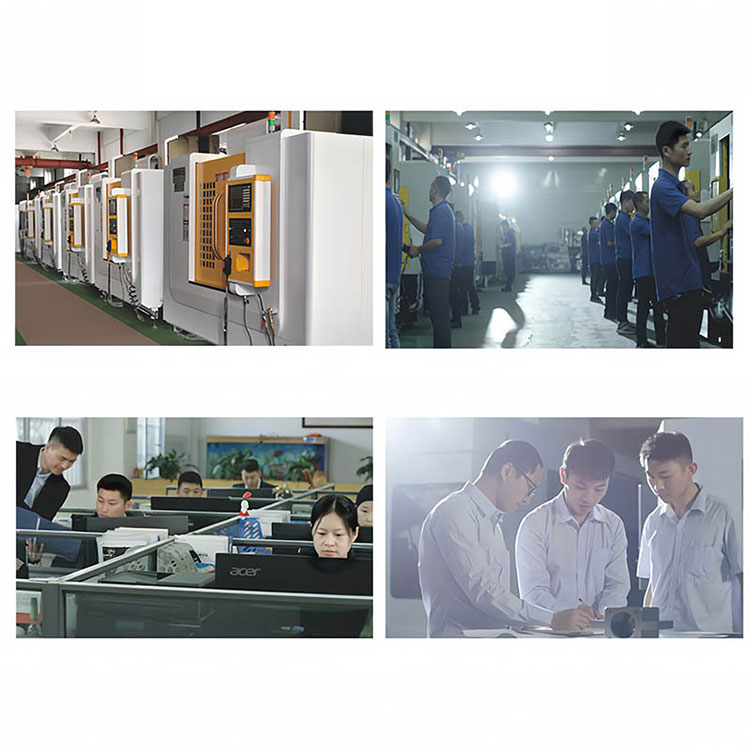

Ettevõtte tugevus

Drilling And Tapping Machine

Tootmisprotsess

1, malmist kõrge temperatuuriga ahju ja vananeva töötlemise teel üle kuue kuu.

2, range kokkupanekuprotsess (rööpa kokkupanek, pliikruvi kokkupanek, laagrikomplekt jne).

3, peen kraapimistehnoloogia (mootori kaabikraap, spindli otsaskaper, kolonni paigalduspinna kaabits).

4, kogu kvaliteedikontrollisüsteemi protsessi teaduslik tootmine, jälgitavus.

Drilling And Tapping Machine

Kvaliteeditagamissüsteem

1. Pigi vea tuvastamisel saab lineaarse telje juhtröörmi sirgelt XX ja YY suunda testida samal ajal.

2, veenduge, et tööriistade iga osa töötlemine ja kokkupaneku täpsus. Mõõdetakse tööriista ametlik positsioneerimise täpsus ja korduv positsioneerimise täpsus.

3, tuvastab kogu masin spindli ja lauatasapinna vertikaalse astme täpsuse ning täpsus on vajalik 0,01 mm piire tagamiseks.

4. Z-telje juhtrööri ja tööpinki vertikaalsus tuvastab kogu masin ning täpsus on tagatud 0,01 mm piires.

5. Masin tuvastab XY -telje juhtrööri vertikaalsuse, nõudes täpsust 0,005 mm piires.
