Pöörlev kolmeteljeline viiejaama komposiitpuurmasin

Olete teretulnud meie tehasesse, et osta uusim müüdud, madala hinnaga ja kvaliteetse pöörleva kolmeteljelise viie jaama komposiitpuurmasin, YueLi ootab teiega koostööd.

Saada päring

Tootekirjeldus

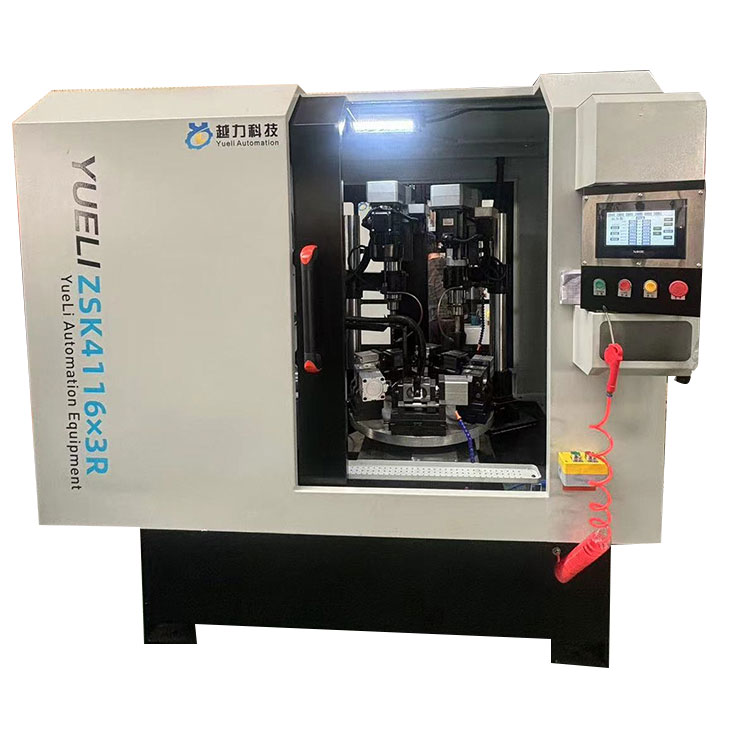

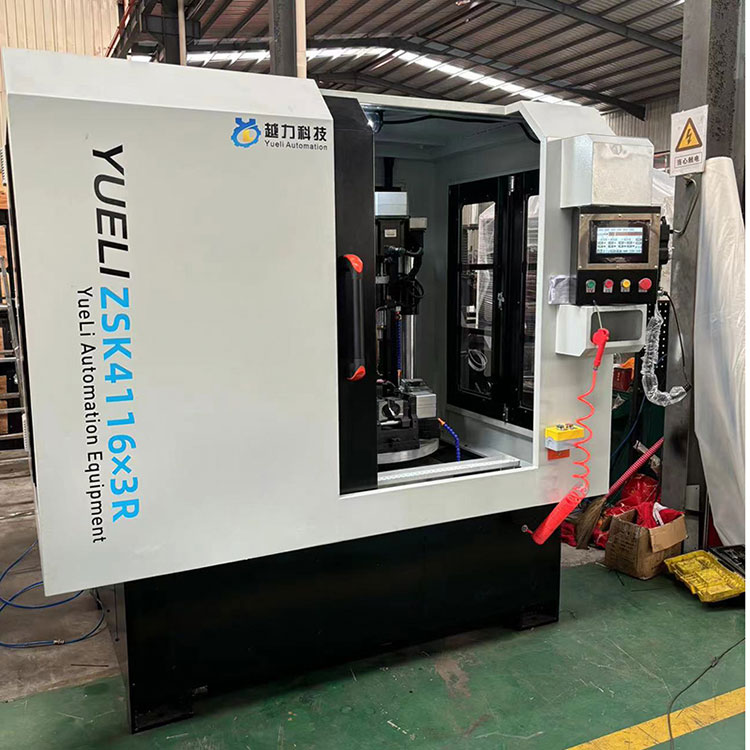

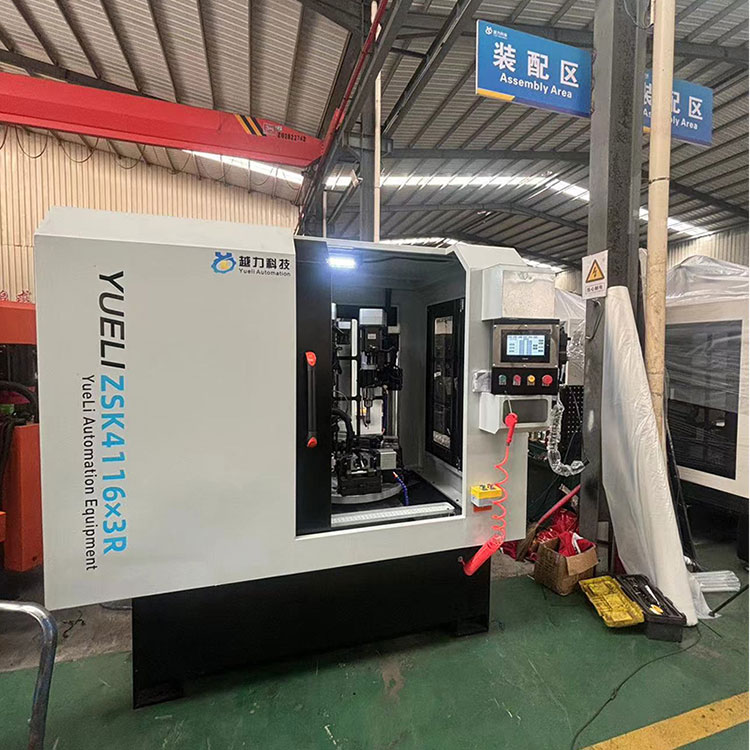

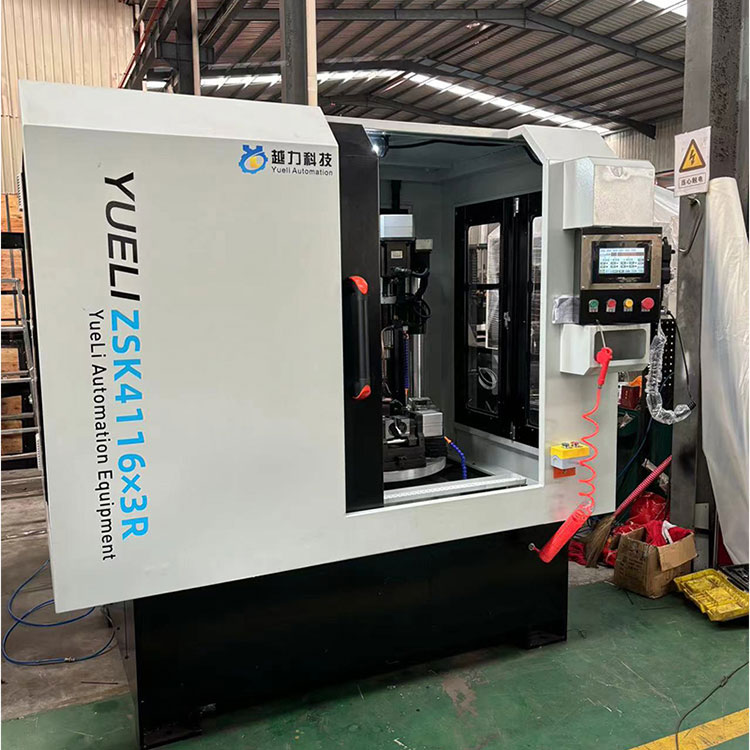

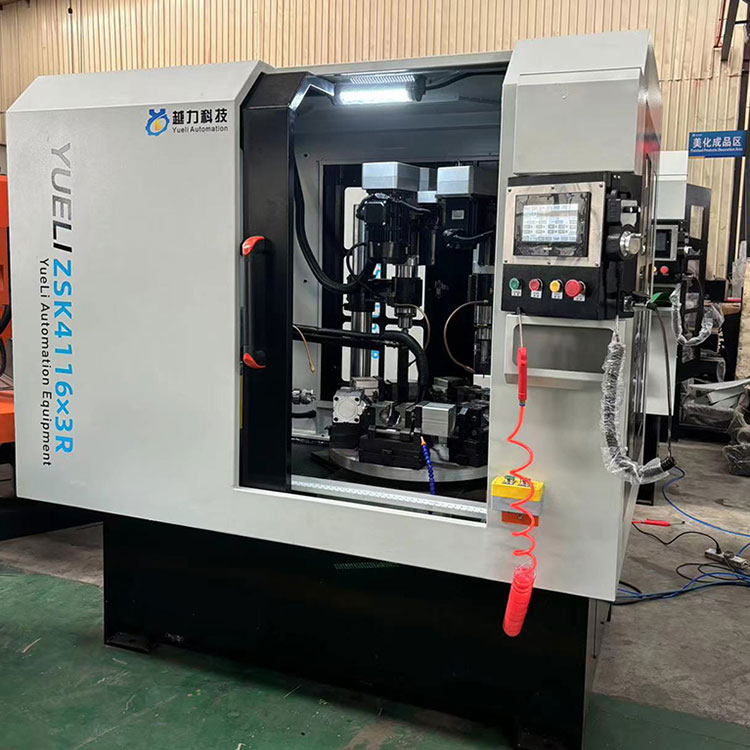

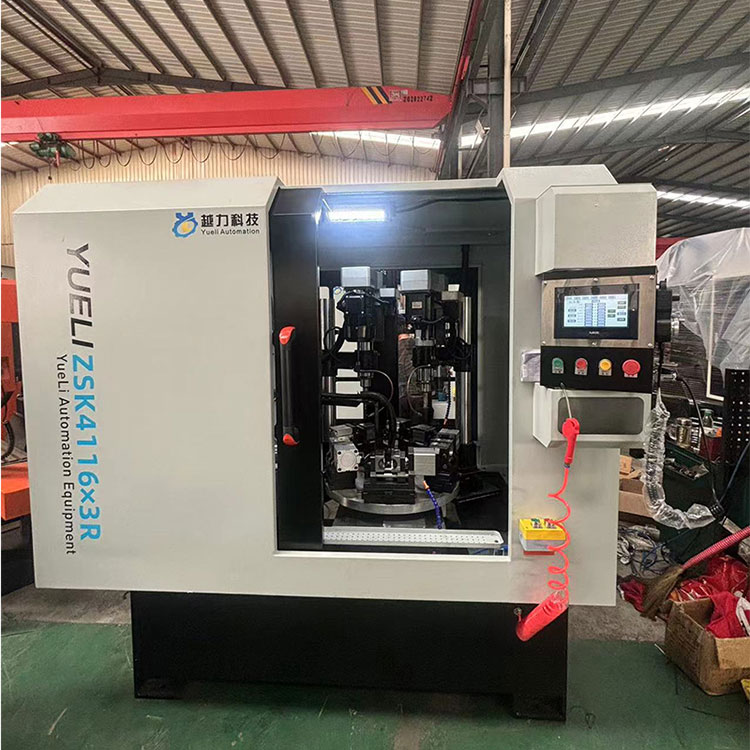

Yueli Automation Equipmenti ZSK4116×3 pöörlev kolmeteljeline viiejaamaline puurimis- ja keermepuurimismasin sobib suurte ja keskmise suurusega partiide uksetoodete tootmiseks ja töötlemiseks. Tööpingil on sujuv ja helde välimus, lihtne ja intuitiivne töö, mugav reguleerimine ja CNC-juhtimine, millel on suurem automatiseerimisaste, hea töökindlus ja operaatorite töömahukus. See suudab realiseerida mitme masina käitamist ja haldamist ühe inimese poolt ning see on ideaalne ja tõhus saastumisvastane töötlemisseade.

Peamine konfiguratsioon:

Seerianumber	Toote nimi	Mudel/Spetsifikatsioon	Kogus	Kaubamärk
1	alus	Keevituskomponendid	1	Ise toodetud
2	Peavõlli laagrid	JT6-YL92	6	Harbin
3	Puurimis- ja ründejõu pea		1	arvjuhtimine
4	Puurimisjõu pea	JT6-YL92	2	arvjuhtimine
5	Automaatne segmenteerimisketas	5 tööjaama	1	Yuntong
6	Töödeldava detaili kinnitus	Pneumaatiline	5
7	servo mootor	2,3 kW	1	Xinjie
8		750W	2	Xinjie
9		1,2 kW	1	olema navigeerimisele avatud
10	elektrimasinad	3 kW	1	Jinling
11		1,5 kW	1	Nuofan
12		750W	1	sheng xiang
13	puutetundlik ekraan	TG765S-XT	1	Xinjie
14	Kontaktor	LC1N1801	1	Schneider
15	PLC juhtimine	XTM-60T	1	Xinjie
16	Lülitusrežiimi toiteallikas	PMT-24V150W2BA	1	Delta
17	Sagedusmuundur	3PH-380V	1	Lihtne sõita
18	Solenoidklapp	4V210-08	6	Yadek
19	Kilp	Täielikult suletud	1

Peamised tehnilised parameetrid

Seerianumber	kategooria	Andmete spetsifikatsioonid	märkused
1	Töökohtade arv	5 inimest
2	töövõime	Jõupea maksimaalne puurimis- ja keerme läbimõõt on 13	Terasest komponendid
3	Segmenteerimise plaadimängija täpsus	Jaoturi väljundtäpsus on ≤± 0,03	Võrdluskonfiguratsioon RV75 0,75 kW mootor
4	Spindli tööriistahoidiku tüüp	JT6-ER20	Standardne konfiguratsioon
5	Spindli parameetrid	Maksimaalne pöörete arv 0-2000/min	Reguleeritav kiirus
6	Noa käepideme paigaldusviis	Kruvide käsitsi pingutamine
7	Tööriista kinnitusmeetod	ER20 (8 kuni 14)	Standardne konfiguratsioon
8	Horisontaalne jõupea	Esmaspäeva 4#
9	Spindli tööriistahoidiku tüüp	Morse 4 # ER40 (3 kuni 30)
10	Spindli parameetrid	Maksimaalne pöörete arv 0-1500/min	Reguleeritav kiirus
11	Töö täpsus	Aukude positsioneerimise täpsus 0,05 / korduva positsioneerimise täpsus 0,03
12	Töötava gaasiallika rõhk	5-6 kg/c㎡
13	Töölaua läbimõõt	680 mm
	Toiteallika võimalus	Koguvõimsus 10,5KW
	Masina suurus	2070X1860X2100	viiteallikad
	Masina kaal	Umbes 1600 kg	viiteallikad

Tööpingi struktuur ja jõudlus

Pöörlev kolmeteljeline viie jaamaga puurimis- ja keermestusmasin on keevitatud terasdetailidega ja töödeldud kunstliku vanandamisega. Sellel on hea täpsus ja stabiilsus. Kogu masin on kombineeritud struktuur, mis on varustatud PLC-süsteemiga ja millel on tugev liikuvus.

1 puurimis- ja keermestuspea, puurimisvõimsus: 16 mm terasdetailide jaoks, 20 mm alumiiniumosade jaoks, puurikäik 100 spetsifikatsiooni, etteanderežiim: servo etteanne, üks põhimootor: 3KW, jõupead ja detailide töötlemise auk on käsitsi reguleeritavad ja alla, enne reguleerimist vabastage kaks polti liuguri ülemisel ja alumisel pinnal, keerake käsiratast, et võimsust tõsta ja langetada. pea ja pingutage kaks polti pärast toitepea asetamist, et vältida toitepea iseenesest mahalibisemist; 2 puurimisjõupead: puurimisvõimsus: 13 mm terasdetailide jaoks, 16 mm alumiiniumosade jaoks, puurimiskäik 80 spetsifikatsiooni, etteanderežiim: servo etteanne, üks põhimootor: 2,3 kW, puurimis- ja keermepead (JT16) on vertikaalselt paigaldatud ja osade keskkõrgust saab käsitsi üles ja alla reguleerida. Varustatud viie jaama automaatse poolitatud pöördlauaga viie jaama positsioneerimiseks ning iga tööriista saab reguleerida edasi, taha, vasakule ja paremale. Lihtne peale- ja mahalaadimine. Igal spindlil on sõltumatud juhtimis- ja käsitsi reguleerimise funktsioonid. Spindli laagrid on kõik Harbini laagrid; vahelduva automaatse määrimissüsteemi õlitaja, puurimispea ja koputuspea omavad kiire edasi-, aeglase edasi-, edasi- ja tagasiliikumise funktsioone.

Protsessi kulg: käivitage masin → laadige materjal käsitsi laadimisasendisse → keerake pöördlaud esimesse jaama → kolm jaama töötlevad puurimist ja koputamist korraga → käsitsi mahalaadimine → sisestage teine tsükkel.

Tööpingi põhistruktuur:

Jõupea jaotus: horisontaalne jõupea puurimise ja freesimise otspinna jaoks, üks vertikaalne puurvõlli seade, kaks vertikaalset keermesvõlli seadet, viiekohaline automaatne poolitatud pöördlaud, üks alus; üks vooluringisüsteemi komplekt, viis kinnituste komplekti ja üks täielikult suletud lehtmetallikaitse komplekt.
