Vertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus
  • Vertikaalne neljateljeline töötluskeskusVertikaalne neljateljeline töötluskeskus

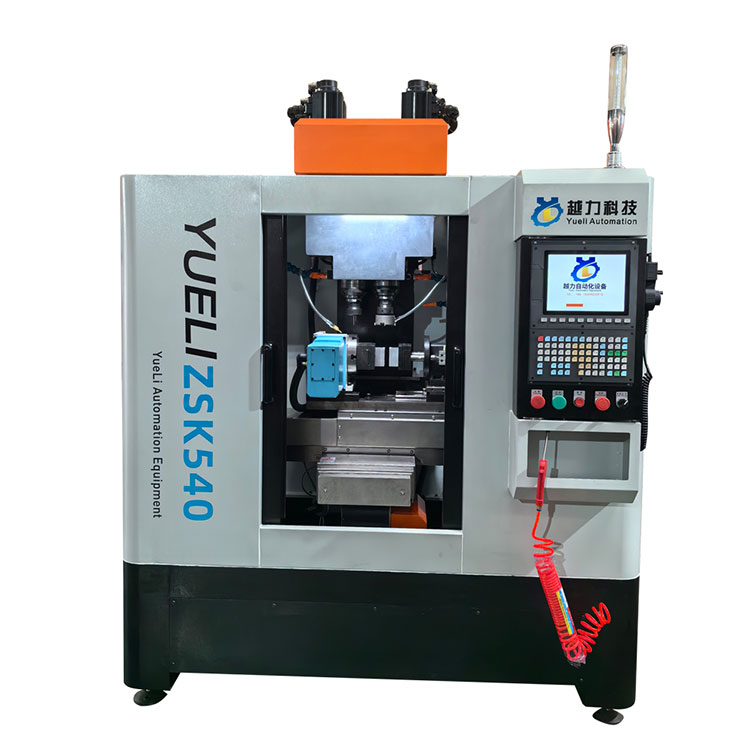

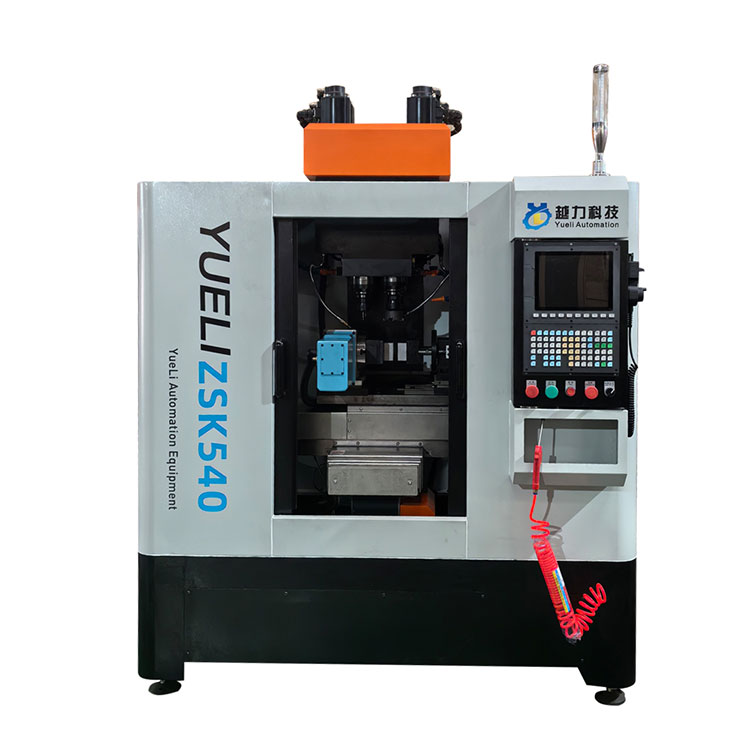

Vertikaalne neljateljeline töötluskeskus

YueLi on üks professionaalseid vertikaalsete neljateljeliste töötluskeskuste tootjaid ja tarnijaid Hiinas. HUST CNC süsteem; puutetundliku ekraaniga inimese ja masina liides, sõbralik dialoog, intuitiivne programmeerimine ja lihtne kasutamine. Tavalised inimesed saavad selle kiiresti selgeks.

Saada päring

Tootekirjeldus

Vertikaalne neljateljeline töötluskeskus (ventiilide, torustiku, duši jaoks)



Vertikaalse neljateljelise töötluskeskuse funktsiooni ülevaade:


HUST CNC süsteem; puutetundliku ekraaniga inimese ja masina liides, sõbralik dialoog, intuitiivne programmeerimine ja lihtne kasutamine. Tavalised inimesed saavad selle kiiresti selgeks.

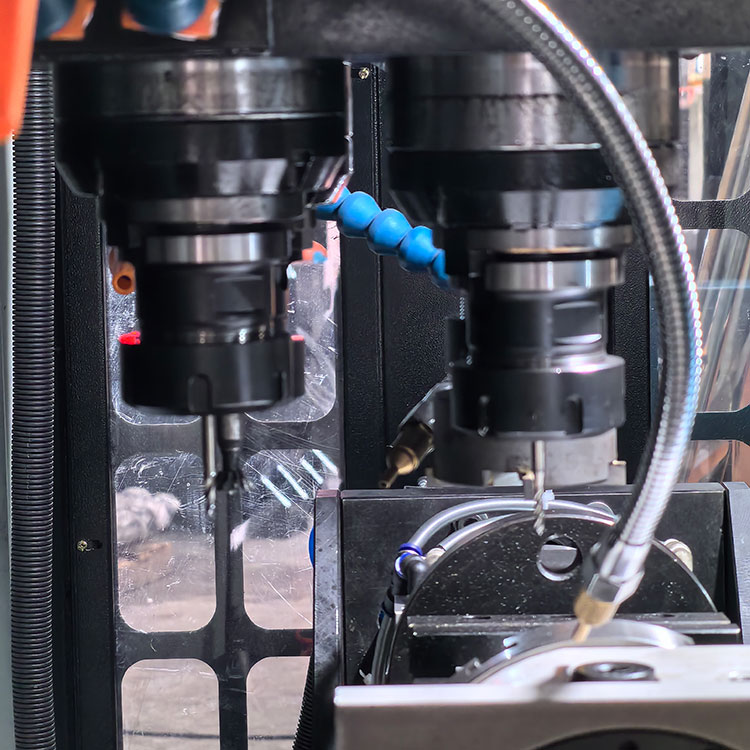

Neljateljelised CNC-funktsioonid on järgmised: kõik neli telge saavad kuulkruvi puurida, tapida, freesida ja hõbedada. See on varustatud 5,5 kW servo-peamootoriga, et realiseerida süsteemi jäik koputamine. Kaasas sagedusmuundur ja see võib olla astmeteta. Töötlemise täpsuse tagab ka kiiruse reguleerimine.

Pneumaatilised komponendid imporditud Lõuna-Koreast.

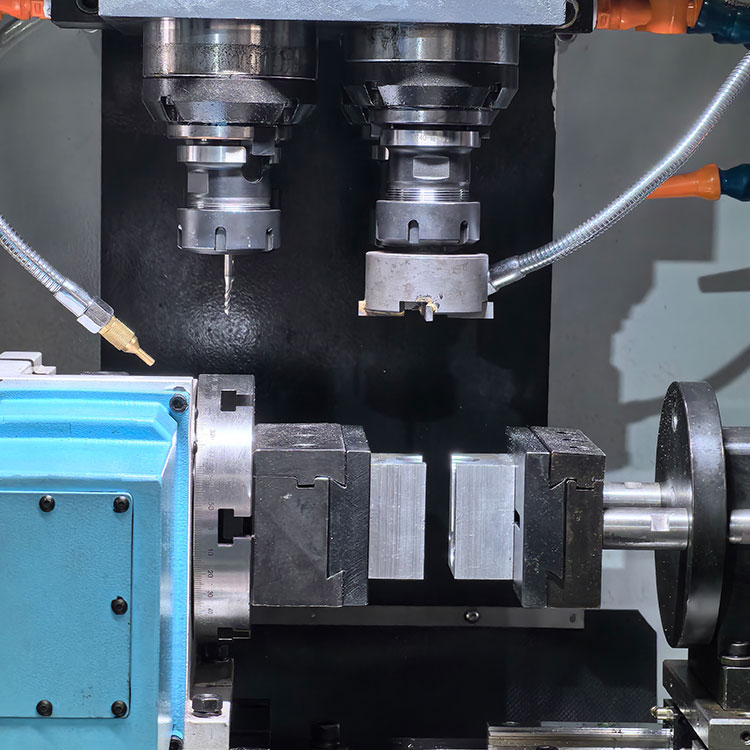

neljanda telje pöörleva lauaga saab teha erineva tasapinnaga puurimise, keermestamise, freesimise, konksutehnoloogia

Töölaud ja keskmine tugi on varustatud hõbedase rulltraadi mõõturitega ja rullkruvidega, et saavutada rasket lõikamist.

Digitaalselt juhitav positsioneerimine, kõrge korratavusega positsioneerimistäpsus ja kiire tööriista reguleerimise kiirus.

Toiming on mugav ja kiire, võimaldades ühel inimesel kasutada mitut masinat, mis vähendab oluliselt tööjõukulusid ja töömahukust.

Varustatud täielikult suletud kaitsekattega, et hoida töökoda puhtana ja korras


Mehaanilised parameetrid:



Nime spetsifikatsioon

50 neljateljeline lineaarsiin

parameetri nimi

540 ZSK

X-telje (kruvi) maksimaalne käik mm

400 mm

Y-telje maksimaalne käik mm

280 mm

Spindli varruka läbimõõt mm

105 mm

Spindli koonus

BT40

Z1/Z2/Z3/Z4 maksimaalne käik mm

110 mm

Spindli kaugus mm

120 mm

Spindli ots töölauani mm

250/500 mm

Spindli telje ja aluspinna juhtrööpa vaheline kaugus mm

250

Maksimaalne puuri läbimõõt mm

50 mm

Maksimaalne kraani läbimõõt mm

50 mm

Spindli kiirus r/min

0-3000 p/min

Spindli mootori võimsus KW

5,5 kW

Üldmõõtmed LWH:

1700*1850*2250

Tööpingi netokaal KG

1600 kg

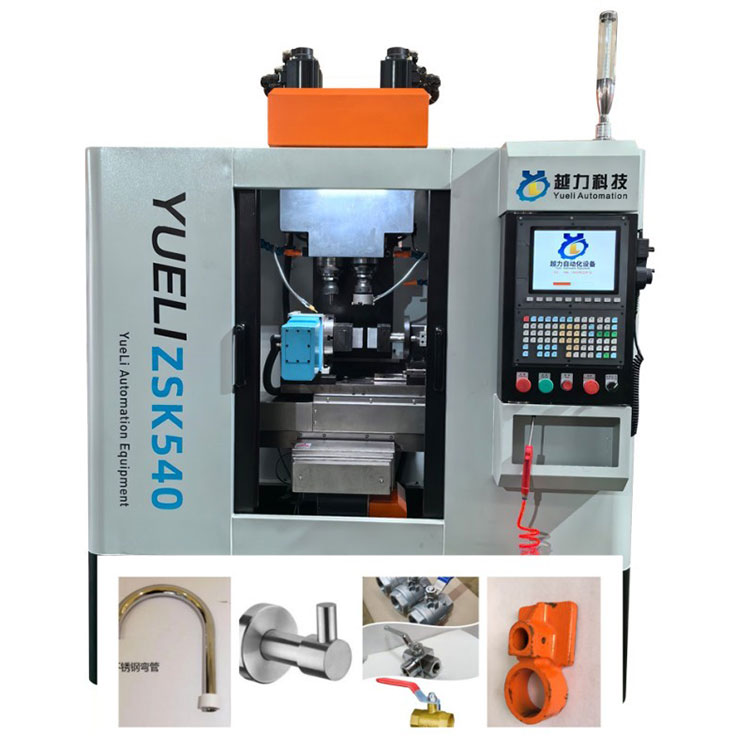

Töötleva toote kuva:

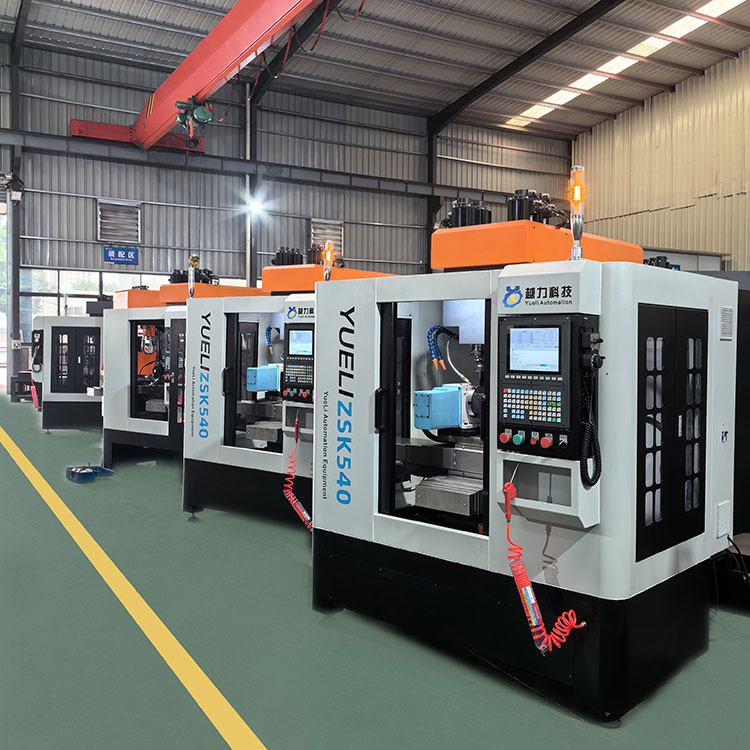

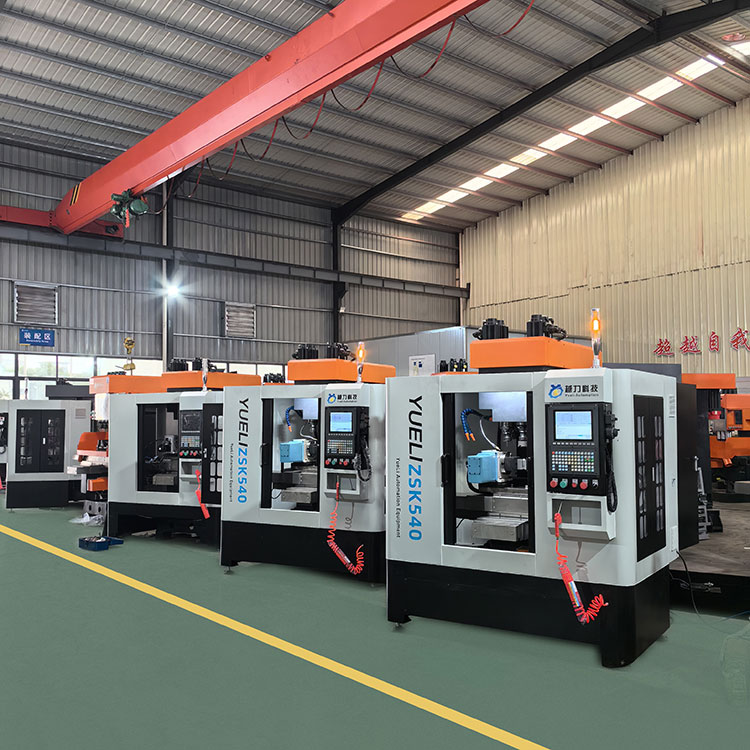

Tootmisprotsess:

1 Malmi on renoveeritud kõrgel temperatuuril ja vananenud rohkem kui kuus kuud.

2 Range monteerimisprotsess (liinirööpa kokkupanek, kruvide kokkupanek, laagrikomplekt jne)


3 Peen kraapimistehnoloogia (mootori aluse kraapimine, spindli otsapinna kraapimine, kolonni kinnituspinna kraapimine).

4 Täieliku jälgitavusega teaduslik tootmis- ja kvaliteedikontrollisüsteem.


Kvaliteedi tagamine


1. Punktivea tuvastamisel saab samaaegselt tuvastada lineaarse juhtrööpa sirguse xx ja yy suunas, et tagada iga tööpingi komponendi töötlemise ja montaaži täpsus. Mõõdeti tööpingi tegelik positsioneerimise täpsus ja korduva positsioneerimise täpsus.

2. Kogu masin tuvastab spindli vertikaalsuse ja töötlustasandi täpsuse ning see peab olema 0,03 mm piires.

3. Kogu masin tuvastab z-telje juhtrööpa ja töö vahelise risti ning peab tagama, et see oleks 0,03 mm piires.

4 Kogu masin tuvastab xy-telje juhtrööpa vertikaalsuse ja täpsus peab jääma 0,01 mm piiresse.




Kasutusalad


See sobib väikeste ja keskmise suurusega keerukate osade, näiteks väikeste ja keskmise suurusega kastide, plaatide, plaatide, ventiilide, kestade, vormide jne töötlemiseks. Seda kasutatakse laialdaselt täppisosades, täppisvormides, 5G toodetes, riistvaras. , autoosad ja meditsiiniseadmed. tööstusele.


meie teenus:


1. Vastake oma päringule 24 töötunni jooksul.

2. Kogenud töötajad vastavad kõigile teie küsimustele vabalt inglise keeles.

3. Kohandatud disain on saadaval. UEM ja UBM on teretulnud.

4. Eksklusiivse ja ainulaadse lahenduse saavad meie kliendile pakkuda meie hästi koolitatud ja professionaalsed insenerid ja töötajad.

5. Meie turustajale pakutakse erisoodustust ja müügikaitset.

6. Professionaalne tehas: oleme tootja, kes on spetsialiseerunud igasuguste masinate tootmisele rohkem kui 20 aastat, konkurentsivõimeline hea kogusega.

7.Sample: kui tellimuse kogus on piisavalt suur, saame proovi testimiseks saata ühe nädala jooksul. Kuid saatmistasud maksate tavaliselt teie poolt, tasud hüvitatakse, kui meil on ametlik tellimus.

8.Ausa müüjana kasutame alati kvaliteetset toorainet, täiustatud masinaid ja kvalifitseeritud tehnikuid, et tagada meie toodete kvaliteetne ja stabiilne viimistlus. Tere tulemast meiega ühendust võtma või meie ettevõtet külastama.


meie firma:


Quanzhou Yueli Automation Equipment Co., Ltd asutati 2013. aastal, mille pindala on 3000 ruutmeetrit. Ettevõte asub China Plumb Townis - Nananis, Fujianis. See on tootmisettevõte, mis juhib puurimismasinat, puurimiskeskuste ja puurimis-freesimisprotsessi keskust. Ettevõte on pühendunud mitmesuguste tööstusharude teenindamisele, nagu sanitaartehnikatooted, tulekaitseklapid, riistvara, elektririistvara, kosmosetööstus, masinate tootmine ja nii edasi.

Quanzhou Yueli Automation Equipment Co., Ltd on arenenud lihtsast montaažitootvast tööstusest mehaaniline tootja, kes kogub uurimis- ja arendustegevust, tootmist, müüki ja teenindust. Talle kuulub CNC-pukk-rööbaste lihvimismasin, puurimisveski, freesimine, kaevamine, poleerimismasin ja muud täiustatud katseseadmed. Meie ettevõtte toode pärineb müügi- ja teenindusvõrgust kogu Hiina siseturul. Neid eksporditakse välisriikidesse ja piirkondadesse.

Jätkame uuenduste tegemist ja püüdleme oma toodetes täiuslikkuse poole. Oleme spetsialiseerunud kvaliteedile, keskendume vaimule, pühendunud teenusele, et saada oma klientidelt igavene tugi ja sügav kiindumus.

Tulevikus pöörame jätkuvalt tähelepanu kasutajate vajadustele, parandame pidevalt professionaalset taset, teaduse ja tehnoloogia kvaliteeti. Võitke turgu kvaliteediga. Oleme valmis lööma käed oma hiilgava tuleviku loomisel.
